Назначение
Назначение тесламетра-веберметра ТПУ-2В
Тесламетр-веберметр (флюксметр) ТПУ-2В предназначен для измерения магнитной индукции постоянных магнитных полей, максимальных значений магнитной индукции переменных и импульсных магнитных полей, потокосцепления с подключенной к прибору измерительной катушкой. При подключении измерительной катушки с известными числом витков и средней площадью поперечного сечения прибор позволяет проводить измерения магнитного потока через катушку и магнитной индукции, т.е. работает в режиме флюксметра или веберметра. При подключении катушки Гельмгольца с известной постоянной по напряженности магнитного поля прибор позволяет измерять магнитный момент и вычислять намагниченность помещенного в эту катушку образца
Описание

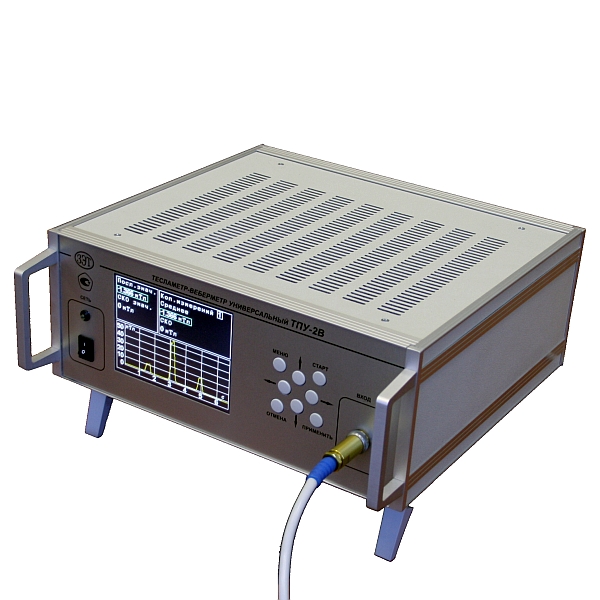

Описание тесламетра-веберметра ТПУ-2В
Тесламетр-веберметр (флюксметр) ТПУ-2В работает в режиме тесламетра и веберметра (флюксметра)
Тесламетр-веберметр (флюксметр) ТПУ-2В комплектуется зондами на основе датчиков Холла (для измерения поперечной (зонд "М") и продольной (зонд "С") составляющей магнитного поля) и индукционным датчиком (зонд "И") для измерения поперечной составляющей переменного или импульсного магнитного поля.
Возможности тесламетра-веберметра (флюксметр) ТПУ-2В
Тесламетр-веберметр (флюксметр) ТПУ-2В имеет функции выполнения серии измерений с количеством измерений в серии от 1 до 10, а также вычисления и индицирования результата каждого единичного измерения, среднего арифметического значения и среднеквадратического отклонения (СКО).
Время усреднения определяется частотой дискретизации с учетом заложенной в программу обработки данных функции прескалера. Оно устанавливается дискретно оператором и в зависимости от вида измеряемого магнитного поля задается следующими параметрами:
- постоянное магнитное поле – время измерений 0,1, 0,8, 1,6, 6,4, 12,8, 25,6 с;
- переменное магнитное поле – частотный диапазон 70, 35, 18, 8, 4, 2 кГц;
- импульсное магнитное поле – минимальная длительность импульса 6, 50, 100, 400, 800, 1600 мкс.
Тесламетр-веберметр (флюксметр) ТПУ-2В имеет возможность управления от внешнего компьютера через интерфейс USB, для чего служит ПО «Флюкс-У», входящее в комплект поставки прибора.
Дополнительные функции тесламетра-веберметра (флюксметр) ТПУ-2В
- Выполнение серии измерений (от 1 до 10) с расчётом среднего и среднеквадратического отклонения.
- Управление от внешнего компьютера, библиотека для автоматизации измерений.
- Использование в качестве рабочего эталона 2-го разряда по ГОСТ 8.030-2013.
По запросу предоставляется динамическая библиотека для управления прибором с примерами использования для автоматизации процесса измерений.
Технические характеристики
Технические характеристики тесламетра-веберметра ТПУ-2В
Режимы работы и измеряемые величины тесламетра-веберметра ТПУ-2В
- Режим тесламетра: измерение магнитной индукции (в том числе максимальных значений для переменных и импульсных полей) с разными зондами.
- Режим веберметра (флюксметра): измерение потокосцепления (в В·с) и расчёт магнитного потока и индукции при известных параметрах катушки.
- Возможность измерения магнитного момента и намагниченности (с катушкой Гельмгольца по методикам МЭК 60404-14).
Диапазоны измерений тесламетра-веберметра ТПУ-2В
- Магнитная индукция (с зондами «М» и «С»): от 0,01 мТл до 2000 мТл; пределы измерений - 1, 10, 100 мТл и 1, 10, 100 Тл.
- Диапазон показаний: от 1 мкТл до 100 Тл.
- Потокосцепление: от 1 мкВ·с до 10 В·с; пределы измерений - 0,1; 1; 10; 100 мВ·с и 1; 10 В·с.
- С зондом «И» (импульсные/переменные поля): диапазон измерений максимальных значений индукции от 10 мкТл до 1 Тл в диапазоне частот 10–10 000 Гц.
Погрешности измерений тесламетра-веберметра ТПУ-2В
- Для постоянного поля (зонды «М», «С»): относительная погрешность не более ±[0,5+0,1 - (Bп/Bи−1)]% в диапазоне 0,01…20 мТл; для больших значений - по другим формулам в зависимости от зонда и диапазона.
- Для переменных полей: дополнительная погрешность в рабочей области частот не более ±[1,5 · (f − 2)]%, где f - частота в кГц.
- Для потокосцепления: относительная погрешность не более ±[1,0 + 0,1 · (Ψп/Ψи − 1)]%.
Частотные и временные параметры тесламетра-веберметра ТПУ-2В
- Рабочая область частот для переменного поля (зонды «М», «С»): 2…5 кГц; нормальная область - 5…2000 Гц; частотный диапазон показаний - до 35 кГц.
- Импульсные поля: длительность импульса - от 100 мкс до 2 с; длительность фронта - от 10 мкс до 1 с.
- Время интегрирования (режим веберметра): 100, 500 мкс; 1, 5, 10, 50, 100, 200, 500 мс; 1, 2, 5, 10, 20, 30, 50 с.
- Время измерения постоянного поля: 0,1; 0,8; 1,6; 6,4; 12,8; 25,6 с.
Эксплуатационные параметры тесламетра-веберметра ТПУ-2В
Питание: сеть 220 В, 50 Гц.
Потребляемая мощность: не более 40 В·А.
Габариты и масса: указаны для отдельных блоков (измерительный блок, блок усилителя, зонды) — точные значения зависят от комплектации.
Условия эксплуатации: соответствуют требованиям ТР ТС 004/2011 (безопасность) и ТР ТС 020/2011 (электромагнитная совместимость).
Комплектация
Комплектация тесламетра-веберметра ТПУ-2В
- блок измерительный,
- блок усилителя,
- измерительные зонды «М», «С», «И»,
- кабель усилителя;
- кабель связи с ПЭВМ, интерфейс USB;
- сетевой кабель электропитания;
- компакт-диск с программным обеспечением «Флюкс-У»;
- магнитный цилиндрический экран, коэффициент экранирования не менее 100
