Назначение

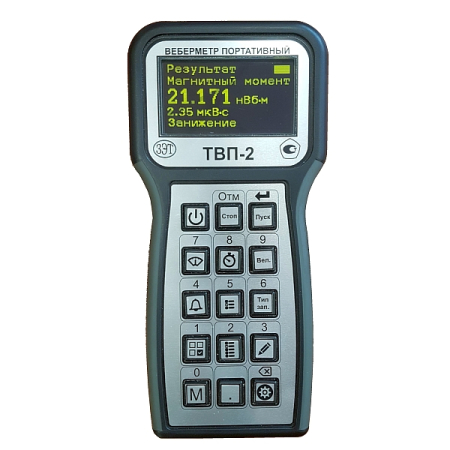

Назначение веберметра ТВП-2
Веберметр ТВП-2 предназначен для измерения:
- потокосцепления с подключенной к веберметру измерительной катушкой;
- магнитного потока через катушку и магнитной индукции (напряженности магнитного поля) при подключении к веберметру измерительной катушки с известными постоянной или числом витков и площадью поперечного сечения;
- магнитного момента и намагниченности ферромагнитного образца, помещенного в подключенную к веберметру катушку с известной постоянной по напряженности магнитного поля.
Описание
Описание веберметра ТВП-2
Веберметр ТВП-2 работает по принципу цифрового интегрирования ЭДС самоиндукции в измерительной катушке, подключённой к прибору. На основе проинтегрированного сигнала вычисляются магнитный поток и связанные с ним величины.
Возможности веберметра ТВП-2
- Пересчёт величин: автоматический расчёт магнитного момента и намагниченности образца при работе с катушками известного типа (в том числе с кольцами Гельмгольца).
- Допусковый контроль: сигнализация о выходе параметра за установленные оператором границы («норма», «завышение», «занижение») - удобно для поточной разбраковки.
- Память: хранение параметров в 10 ячейках памяти.
- Усреднение результатов: вычисление среднего арифметического по серии из 3-10измерений.
- Интерфейс и автоматизация: связь с ПК через USB, поставляется ПО «Флюкс-П», а также библиотеки для интеграции в автоматизированные установки.
Технические характеристики
Технические характеристики веберметра ТВП-2
- Диапазон измерений магнитного потока (потокосцепления): от 0,1 · 10−6 до 10 Вб (В·с).
- Пределы показаний: 0,1; 1; 10; 100 мВб; 1; 10 Вб.
- Время интегрирования: 10, 50, 100, 500 мс; 1, 2, 5, 10 с (выбирается оператором).
- Погрешность:
- в диапазоне 2…10 мкВб - не более ±2,5%
- свыше 10 мкВб до 25 мВб - не более ±1,0%
- Входное сопротивление: 40 кОм (в диапазоне частот 0…100 кГц).
- Максимальное входное напряжение: 100 В.
- Защита по входу: от кратковременных перенапряжений до 1000 В (длительностью не более 20 мкс).
- Питание: встроенный аккумулятор (3,7 В).
- Габариты: 210×101×33, масса - 0,5 кг.
Комплектация
Комплектация веберметра ТВП-2
- Веберметр ТВП-2.
- Аккумулятор (установлен в прибор).
- Штекеры «банан» для подключения катушек.
- USB-кабель.
- Зарядное устройство.
- Футляр.
- Компакт-диск с ПО.
- Руководство по эксплуатации, формуляр, методика поверки, свидетельство о первичной поверке.
