Назначение

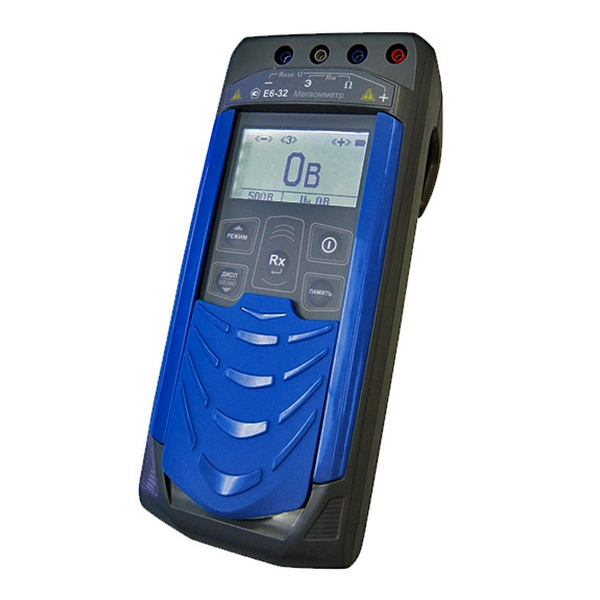

Назначение мегаомметра Е6-32
Мегаомметр Е6-32 предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, и измерения переменного напряжения до 700 В.
У газовых служб применяется также для измерения переходного электрического сопротивления изоляционного покрытия уложенных в грунт трубопроводов, а также новых труб, допускается ГОСТ 9.602-2005.
Благодаря расширенным функциональным возможностям, хорошо себя зарекомендовал на железной дороге, т.к. помимо проверки сопротивления изоляции с большой помехоустойчивостью, прибор позволяет проводить работы по проверке ограничителей перенапряжения и разрядников, которые широко используются. Таким образом прибор объединяет в себе несколько приборов в одном корпусе, что делает его незаменимым при использовании в газовых, нефтяных отраслях, железной дороге, связи и энергетике.
Описание
Описание мегаомметра Е6-32
Особенности мегаомметра Е6-32
- автоматический выбор диапазонов измерения;
- защита от подключения к необесточенной сети или внезапной подачи напряжения во время измерений;
- программируемое время измерения сопротивления от 1 до 10 минут;
- индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие;
- ударопрочный, пыле- и влагозащищенный корпус. Степень защиты IP54;
- высокая помехоустойчивость в измеряемой цепи;
- автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
- жидкокристаллический дисплей;
- индикация состояния внутреннего источника питания;
- система защиты аккумулятора от перезаряда;
- защита от неправильного включения;
- память на 10000 измерений связь с компьютером.
Технические характеристики
Технические характеристики мегаомметра Е6-32
Значение испытательного напряжения на разомкнутых
гнёздах, В |
50…2500 с шагом 10В |
Предел основной относительной погрешности при
измерении сопротивления |
1кОм…10 ГОм ± (3% + 3 емр)
10…99,9 ГОм ± (5% + 10 емр)*
100…300 ГОм ± (15% + 10 емр)* |
| Диапазон измерений переменного напряжения |
40-700 |
Предел основной относительной погрешности при
измерении переменного напряжения частотой (50,0±0,5) Гц |
не более δ = ±(5%+3 емр) |
Диапазон измерения классификационного напряжения
ограничителей импульсного перенапряжения, В |
100 - 1500 |
| Измерение напряжения пробоя разрядников, В |
100-3000 В |
| Питание |
аккумулятор Ni-MH 6 В или
5 элементов питания типа АА |
| Рабочая температура |
- 15°С…+50°С |
| Размер мегаомметра Е6-, мм |
88х105х245 |
| Размер в упаковке ШхГхВ, мм |
145х120х265 |
| Брутто (масса прибора в упаковке), г |
1700 |
| Масса нетто (масса самого прибора), г |
800 |
Комплектация
Комплектация мегаомметра Е6-32
- Мегаомметр Е6-32 (в нём уже установлен аккумулятор Ni-MH на 6 В).
- Адаптер (блок питания) для зарядки аккумулятора.
- Батарейный отсек (модель РАПМ.436244.003) — он позволяет при необходимости использовать 5 элементов питания типа АА вместо встроенного аккумулятора.
- Комплект кабелей (все длиной 1,5 м):
- измерительный кабель красный (РЛПА.685551.002);
- измерительный кабель синий (РЛПА.685551.002-03);
- соединительный кабель (РЛПА.685641.002).
- Два зажима типа «крокодил».
- Bluetooth-USB адаптер (нужен, чтобы передавать данные из памяти прибора на компьютер по беспроводной связи).
- Сумка для переноски.
- Транспортная упаковка.
- Руководство по эксплуатации.
Экранированный измерительный кабель длиной 1,5 м не входит в базовую поставку - его нужно заказывать отдельно.
Документация
Документация мегаомметра Е6-32
Свидетельство об утверждении типа средства измерения
Декларация о соответствии ЕАЭС
