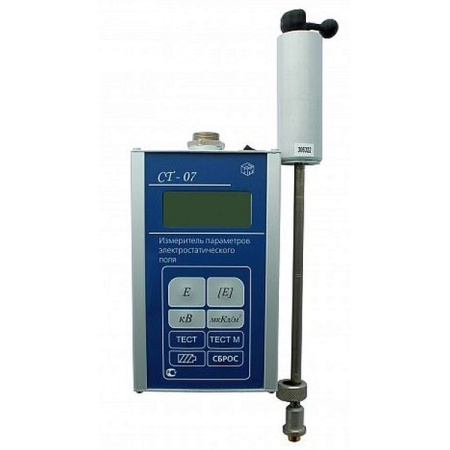

СТ-07 Измеритель параметров электростатического поля с поверкой

Раздел: Измерители электростатического поля

Цена: 122000 руб.

Назначение

Назначение измерителя параметров электростатического поля СТ-07

Измерители параметров электростатического поля СТ-07 предназначены для измерений напряженности электростатического поля от зарядов на поверхности, напряженности электростатического поля в свободном пространстве, электростатического потенциала и поверхностной плотности зарядов.

С помощью измерителя параметров электростатического поля СТ-07 выявляют источники таких полей, к которым относятся:

электроустановки;
средства отображения информации (дисплеи компьютеров, телевизоры, игровые автоматы);
отделочные истроительные материалы.

Описание

Описание измерителя параметров электростатического поля СТ-07

Прибор СТ-07 измеряет несколько параметров:

напряжённость электростатического поля от зарядов на поверхности (в диапазоне 0,5…300 кВ/м);
напряжённость электростатического поля в открытом пространстве (0,5…200 кВ/м);
электростатический потенциал поверхности (0,05…30 кВ);
поверхностную плотность зарядов (0,005…3,0 мкКл/м²)

Для всех этих измерений предел допускаемой относительной погрешности составляет ±10%.

Принцип действияизмерителя параметров электростатического поля СТ-07

Работа прибора основана на следующем эффекте: при вращении лепестка модулятора в однородном электростатическом поле потенциал лепестка относительно земли изменяется по синусоидальному закону. Частота изменения равна частоте вращения лепестка, а амплитуда — пропорциональна проекции напряжённости поля на плоскость вращения. Полученный переменный потенциал через скользящий контакт передаётся на вход предусилителя, а затем обрабатывается микроконтроллером.

Прибор портативный, работает от встроенного перезаряжаемого аккумулятора. Программное обеспечение встроенное: оно собирает, обрабатывает, отображает и хранит данные. Уровень защиты ПО — «высокий» (согласно Р 50.2.077-2014), а конструкция исключает несанкционированное влияние на ПО и измерительную информацию.

Важное ограничение: СТ-07 не предназначен для эксплуатации во взрывоопасных и пожароопасных зонах.

Технические характристики

Технические характристики измерителя параметров электростатического поля СТ-07

Наименование характеристики	Значение
Диапазон измерений напряженности электростатического поля от зарядов на поверхности, кВ/м	0,5…300
Диапазон измерений напряженности электростатического поля в открытом пространстве, кВ/м	0,5…200
Пределы допускаемой относительной погрешности измерений напряжённости электростатического поля, %	±10
Диапазон измерений электростатического потенциала поверхности, кВ	0,05…30
Пределы допускаемой относительной погрешности измерений электростатического потенциала поверхности, %	±10
Диапазон измерений поверхностной плотности электрических зарядов, мкКл/м2	0,005…3,0
Пределы допускаемой относительной погрешности измерений поверхностной плотности электрических зарядов, %	±10
Суммарное время работы от одной зарядки аккумуляторов, ч, не менее	10
Габаритные размеры, мм, не более - Блок управления и индикации - Первичный преобразователь (без вращающегося лепестка)	185x105x45 350x33x60
Масса блока управления и индикации с первичным преобразователем, кг, не более	0,8
Условия эксплуатации: - температура окружающего воздуха, С - относительная влажность воздуха, %, Не более - атмосферное давление, кПа	+15…+25 80 97,3…105,3
Средняя наработка до отказа, ч, не менее	1000
Средний срок службы, лет	6,3
