Тензометрические датчики динамометров АЦД

Тензометрический датчик - металлический упругий элемент, который передает аналоговый электрический сигнал разбаланса тензорезисторного моста (возникает в результате приложенной к датчику силы) с помощью соединительного кабеля (или радиоканала) в электронный блок.*

Основные правила эксплуатации:

• Сила должна быть приложена по оси датчика при любом угле расположения датчика в области нагружения (горизонтально, вертикально и пр.).
• Приложение силы должно осуществляться плавно. Динамическое воздействие на датчик приводит к выходу его из строя.
• Запрещается прикладывать к датчику силу более НПИ динамометра.

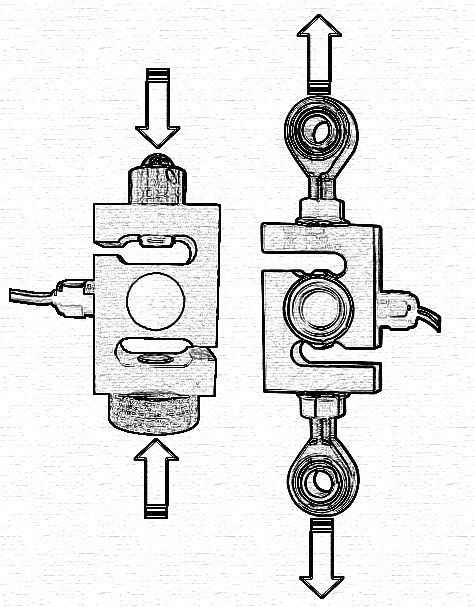

	Тензометрические датчики 1 Исполнения "S-образные" Вид измеряемой силы: Растяжение; Сжатие; Универсальные (растяжение+сжатие) Маркировка: АЦД/БМ-Х/1И-К Наименьший предел измерений (НмПИ) динамометров с датчиками данного исполнения: 0,01кН (1 кгс) Наибольший предел измерений (НПИ) динамометров с датчиками данного исполнения: 300кН (30 тс) Класс точности динамометров с датчиками 1 исполнения: 2; 1; 0,5; 00

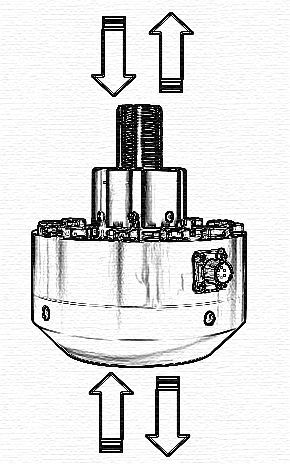

	Тензометрические датчики 2 Исполнения Вид измеряемой силы: Универсальные (растяжение+сжатие) Маркировка: АЦД/БМ-Х/2И-К Наименьший предел измерений (НмПИ) динамометров с датчиками данного исполнения: 0,1кН (10 кгс) Наибольший предел измерений (НПИ) динамометров с датчиками данного исполнения: 1000кН (100 тс) Класс точности динамометров с датчиками 2 исполнения: 0,5; 00

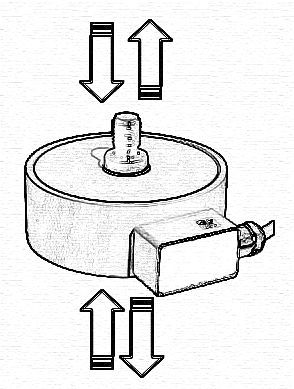

	Тензометрические датчики 3 Исполнения Вид измеряемой силы: Растяжение; Сжатие; Универсальные (растяжение+сжатие) Маркировка: АЦД/БМ-Х/3И-К Наименьший предел измерений (НмПИ) динамометров с датчиками данного исполнения: 1кН (100 кгс) Наибольший предел измерений (НПИ) динамометров с датчиками данного исполнения: 3000кН (300 тс) Класс точности динамометров с датчиками 3 исполнения: 2; 00

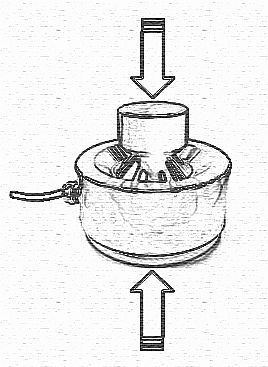

	Тензометрические датчики 4 Исполнения "Шайбы" Вид измеряемой силы: Сжатие Маркировка: АЦД/БМ-Х/4И-К Наименьший предел измерений (НмПИ) динамометров с датчиками данного исполнения: 0,2кН (20 кгс) Наибольший предел измерений (НПИ) динамометров с датчиками данного исполнения: 5000кН (500 тс) Класс точности динамометров с датчиками 4 исполнения: 2; 1; 0,5; 00

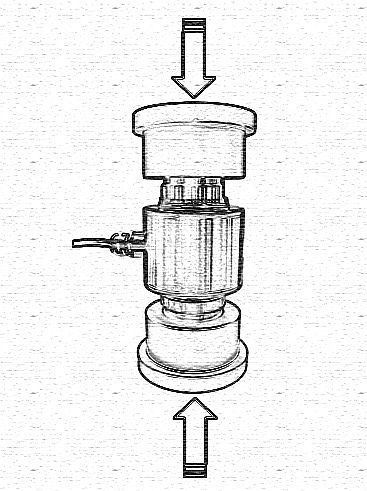

	Тензометрические датчики 5 Исполнения "Колонны" Вид измеряемой силы: Сжатие Маркировка: АЦД/БМ-Х/5И-К Наименьший предел измерений (НмПИ) динамометров с датчиками данного исполнения: 5кН (500 кгс) Наибольший предел измерений (НПИ) динамометров с датчиками данного исполнения: 3000кН (300 тс) Класс точности динамометров с датчиками 5 исполнения: 1; 0,5; 00

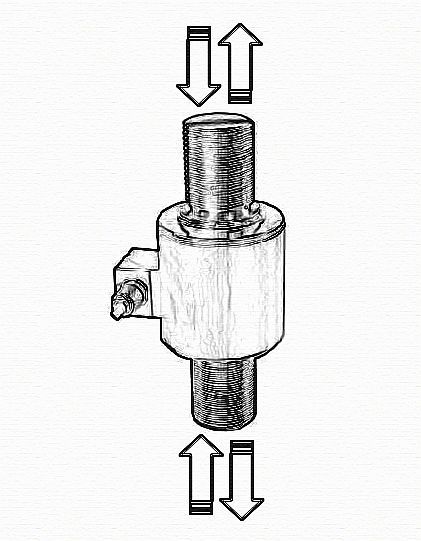

	Тензометрические датчики 6 Исполнения "Резьбовые" Вид измеряемой силы: Растяжение; Универсальные (растяжение+сжатие) Маркировка: АЦД/БМ-Х/6И-К Наименьший предел измерений (НмПИ) динамометров с датчиками данного исполнения: 10кН (1 тс) Наибольший предел измерений (НПИ) динамометров с датчиками данного исполнения: 2000кН (200 тс) Класс точности динамометров с датчиками 6 исполнения: 2; 1; 0,5

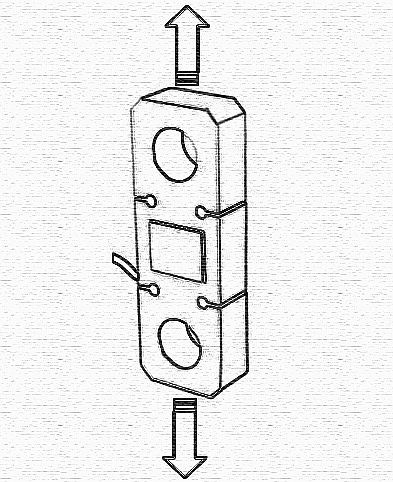

	Тензометрические датчики 7 Исполнения Вид измеряемой силы: Растяжение Маркировка: АЦД/БМ-Х/7И-К Наименьший предел измерений (НмПИ) динамометров с датчиками данного исполнения: 1кН (100 кгс) Наибольший предел измерений (НПИ) динамометров с датчиками данного исполнения: 3000кН (300 тс) Класс точности динамометров с датчиками 7 исполнения: 2
