Назначение
Назначение ИПМ-101М измерителя напряженности электромагнитных полей
Прибор ИПМ-101 предназначен для контроля за соблюдением предельно допустимых уровней высокочастотных излучений на рабочих местах персонала, обслуживающего электрорадиотехнические установки и системы, излучающие электромагнитное поле, в соответствии с ГОСТ 12.1.006, ГН 2.1.8./2.2.4.019 и Сан-ПиН 2.2.4/2.1.8.055.
Описание
Описание ИПМ-101М измерителя напряженности электромагнитных полей

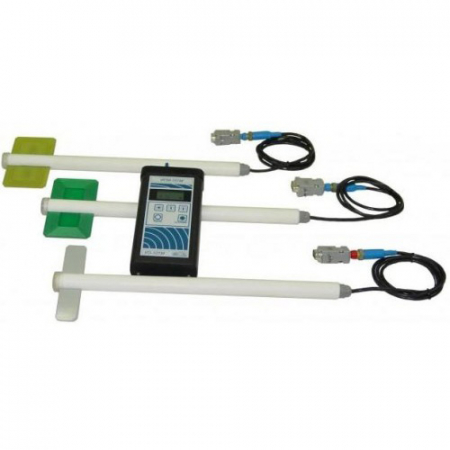

Измеритель ИПМ-101 выполнен в виде малогабаритного носимого прибора с автономным питанием и включает в себя:
Устройство отсчетное микропроцессорное УО-101М, котоорое обеспечивает математическую обработку и отображение измеряемой величины на жидкокристаллическом индикаторе и
Антенны-преобразователи (АП) направленного приема (на выбор):
- антенна-преобразователь Е01;
- антенна-преобразователь Е02;
- антенна-преобразователь Н01;
- антенна-преобразователь Н02.
и футляр для переноски.
Для измерения напряженности электрического поля у прибора ИПМ-101М предназначены антенны Е01 и Е02, для измерения напряженности магнитного поля предназначены антенны Н01 и Н02.
Измеритель ИПМ-101М в стандартном варианте поставки комплектуется АП Е01. Антенны Е02, Н01, Н02 поставляются по дополнительному заказу.
Измеритель обеспечивает ИПМ-101М:
- прямой отсчет измеряемых величин (В/м, мкВт/см2, А/м);
- автоматическое определение типа подключенной АП;
- автоматический учет частотных коэффициентов подключенной АП;
- измерение напряженности поля методом измерения проекции вектора напряженности поля на измерительную ось АП и трехортогональным методом при полной автоматизации процесса вычисления конечного значения измеряемой величины;
- непрерывный контроль пользователем степени разряда батарей питания;
- регулировку пользователем постоянной времени измерения.
Технические характеристики
Технические характеристики ИПМ-101М измерителя напряженности ЭМП
| Антенна-преобразователь |
Диапазон частот |
Диапазон измерения |
| Е01 (электрическое поле) |
0,03…1200 МГц,
2,4…2,5 ГГц |
1…100 В/м,
0,25…2500 мкВт/см2 |
| Е02 (электрическое поле) |
0,03…1200 МГц,
2,4…2,5 ГГц |
5…500 В/м,
5…50000 мкВт/см2 |
| Н01 (магнитное поле) |
0,03…3 МГц |
0,5…50 А/м |
| Н02 (магнитное поле) |
1…50 МГц |
0,1…10 А/м |
| Источник питания |
3 элемента по 1,5 В типа АА |
| Время непрерывной работы в автономном режиме |
не менее 30 ч |
| Погрешность в диапазоне измерения |
± 20…40% |
(погрешность не превышает указанных значений при расстоянии от проводящих тел до точки измерения более 0,2 м (для АП Е02 более 0,05 м).
Особенность Прибора ИПМ-101М: при измерении значений по осям X, Y и Z, ИПМ-101М самостоятельно рассчитывает среднее значение и выдает готовый результат.
Комплектация
Комплектации Измерителя ИПМ-101М
Измеритель ИПМ-101М в стандартном варианте поставки комплектуется одной антенной АП Е01.
В состав базового комплекта прибора ИПМ-101М входит:
- антенна-преобразователь Е01;
- устройство отсчетное УО-101М;
- футляр;
- руководство по эксплуатации, паспорт;
- свидетельство о поверке.
Возможно доукоплектовать Измеритель ИПМ-101М под задачи покупателя, выбрав Антенны: Е02, Н01, Н02 (возможна комплектация до 4-х антенн)
Антенны Е02, Н01, Н02 поставляются по дополнительному заказу. Цены на Антенны к прибору ИПМ-101 приведены в таблице:
| ИПМ-101М/1А |
189 100,00 |
| ИПМ-101М/2А |
250 100,00 |
| ИПМ-101М/3А |
311 100,00 |
| ИПМ-101М/4А |
372 100,00 |
| Доп. антенна для ИПМ-101М |
73 200,00 |
| |
|
