Назначение
Назначение изотропного измерителя параметров электромагнитных полей П3-90
Прибор П3-90 используется при измерении параметров ЭМП для электромагнитных излучений в радиочастотном диапазоне.
П3-90 измеряет напряженность электромагнитных полей в диапазонах частот 10 кГц....300 МГц:
- Измерение напряженности электрических полей в диапазонах частот:
50 Гц (АЭ2); 10 ... 30 кГц; 0,03... 3 МГЦ; 3... 30 МГЦ; 30 ... 50 МГЦ; 50 ... 300 МГЦ; 30 ... 300 МГЦ;
- Измерение напряженности магнитных полей в диапазонах частот:
10 ... 30 кГц; 0,03 ... 3 МГц; 30 ... 50 МГц.
Описание
Описание изотропного измерителя параметров электромагнитных полей П3-90

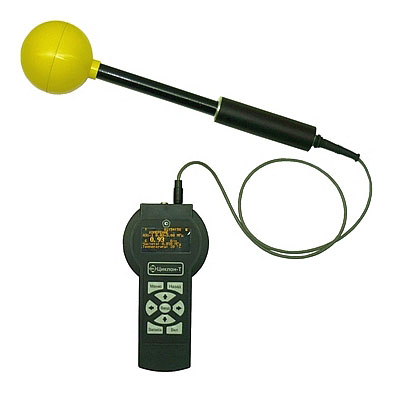

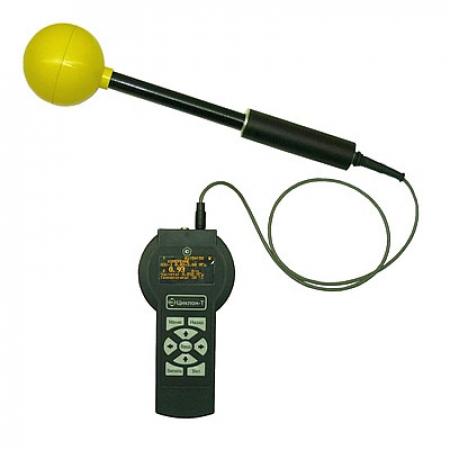

Прибор П3-90 Измеритель параметров электрических и магнитных полей предназначен для проведения измерений потенциально вредных и опасных факторов производственной среды и трудового процесса во ВСЕХ ДИАПАЗОНАХ ЧАСТОТ от 10 кГц до 300 МГц в соответствии с СанПиН 2.2.4.1191-03 и с Приложением № 17 методики проведения специальной оценки условий труда. Также, прибор П3-90 имеет возможность измерения напряженности электрического поля промышленной частоты 50 Гц.
Измеритель параметров электрических и магнитных полей П3-90 соответствует ОБЯЗАТЕЛЬНЫМ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ, в том числе по ПОКАЗАТЕЛЯМ ТОЧНОСТИ, указанных в Приложении № 2 к Приказу Минздравсоцразвития России № 1034н.
Прибор П3-90 является средством измерений утвержденного типа, предназначен для выполнения прямых измерений по всем типам измеряемых прибором полей.
Измеритель электрический и магнитных полей П3-90 является измерителем напряженности поля ненаправленного приема и разработан в соответствии с требованиями ГОСТ Р 51070-97 "Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний", установленными на измерители для контроля норм по электромагнитной безопасности в области охраны природы, безопасности труда и населения.
Для упрощения процесса измерения и получения достоверных результатов при оценке электромагнитной обстановки на обследуемом рабочем месте следует отдавать предпочтение приборам, принцип действия которых основан на одновременном измерении всех пространственных координат поля с вычислением модуля вектора напряженности поля и непрерывной визуальной индикацией полученного значения. Измерение электромагнитных полей в приборе П3-90 происходит именно по такому принципу.
Технические характеристики
Технические параметры Измерителя электромагнитных полей П3-90
Характеристики, описание антенн АЭ1, АЭ2, АМ1 к прибору П3-90:
Прибор П3-90 состоит из измерительного блока и сменных антенн: антенн для измерения параметров электрического поля А1, А2 и антенны М1 для измерения параметров магнитного поля.
Прибор П3-90 комплектуется измерительным блоком и антенными измерителями АЭ1, АЭ2, АМ по выборру покупателя.
| Антенна электрическая АЭ1 |
Антенна электрическая АЭ2 |
Антенна магнитная АМ1 |
 |
 |
-90 |
Прибор П3-90 также может работать в режиме индикации трех пространственных координат поля в реальном масштабе времени, что может быть использовано для электромагнитного мониторинга, контроля пространственного распределения полей и динамики изменения этих полей во времени.
СООТВЕТСТВУЕТ НОРМАМ И ТРЕБОВАНИЯМ ГОСТ Р 51070-97, СанПиН 2.2.4.1191-03
| Частота измеряемых сигналов |
Диапазон измерения |
Погрешность измерения |
| Антенна электрическая АЭ1 |
| 0,03…3 МГц |
5…500 В/м |
±30% |
| 3…30 МГц |
3…300 В/м |
±30% |
| 30…50 МГц |
1…80 В/м |
±30% |
| 50…300 МГц |
1…80 В/м |
±30% |
| 30…300 МГц |
1…80 В/м |
±30% |
| Антенна электрическая АЭ2 |
| 10…30 кГц |
100…10000 В/м |
±30% |
| 50 Гц |
0,05…100 кВ/м |
±20% |
| Антенна магнитная АМ1 |
| 10…30 кГц |
1…50 А/м |
±30% |
| 0,03…3 МГц |
1…50 А/м |
±30% |
| 30…50 МГц |
0,1…3 А/м |
±30% |
Комплектация и цены
Комплектации Измерителя параметров электромагнитных полей П3-90
| Комплект прибора П3-90 |
Цена |
| Блок измерительный + антенна АЭ1 + антенна АЭ2 + антенна АМ1 |
690 000,00 |
| Блок измерительный + антенна АЭ1+ антенна АЭ2 |
532 000,00 |
| Блок измерительный + антенна АЭ-1+ антенна АМ1 |
530 000,00 |
| Блок измерительный + антенна АЭ2 + антенна АМ1 |
519 000,00 |
| Блок измерительный + антенна АЭ1 |
375 000,00 |
