Назначение

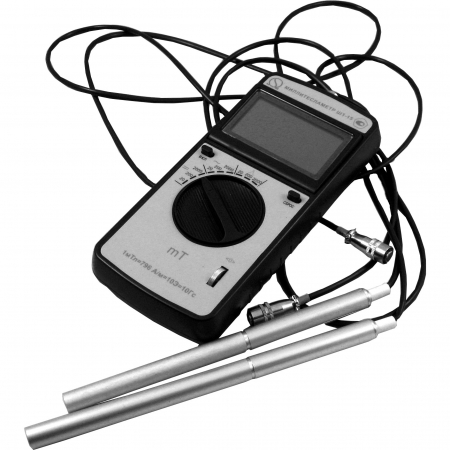

Назначение Ш1-15У Миллитесламетр портативный
Миллитесламетр Ш1-15У предназначен для измерения: магнитной индукции постоянного магнитного поля, среднеквадратичного значения магнитной индукции переменного магнитного поля независимо от его формы, амплитудного значения магнитной индукции переменного магнитного поля, амплитудного значения магнитной индукции импульсного магнитного поля. Свидетельство об утверждении типа Си №37751-08.
Описание
Описание Ш1-15У Миллитесламетр портативный
Миллитесламетр Ш1-15У обеспечивает наблюдение формы переменного или импульсного магнитного поля при подключении внешнего прибора (например, осциллографа) к аналоговому выходу электронного блока миллитесламетра. Принцип действия миллитесламетров основан на измерении магнитной индукции с помощью первичного измерительного преобразователя Холла. Миллитесламетры состоят из электронного блока, измерительных зондов двух типов («М» и «С») и блока питания, подсоединяемых к электронному блоку при помощи разъёмов. В зависимости от измеряемых величин и диапазонов их измерений миллитесламетры изготавливаются в семи исполнениях: Ш1-15У, Ш1-15У-01, Ш1-15У-02, Ш1-15У-03, Ш1-15У-04, Ш1-15У-05, Ш1-15У-06.
| Наименование параметра |
Значения |
Диапазон измерений магнитной индукции постоянного, среднеквадратичного и амплитудного значения
переменного, амплитудного значения импульсного магнитного поля, мТл для исполнений:
-Ш1-15У (на пределах 20, 200 и 2000 мТл)
-Ш1-15У-01 (на пределах 2, 20 и 200 мТл)
-Ш1-15У-02 (на пределах 200, 2000 мТл, 20 Тл)
-Ш1-15У-06 (на пределах 20, 200, 600 мкТл) |
0,1…1999
0,01…199,9
1…1999
0,1…600 мкТл |
Диапазон измерений магнитного индукции постоянного магнитного поля, мТл для исполнений:
- Ш1-15У-03 (на пределах 20, 200 и 2000 мТл)
- Ш1-15У-04 (на пределах 2, 20 и 200 мТл)
- Ш1-15У-05 (на пределах 20, 200 и 600 мкТл) |
0,1…1999
0,01…199,9
0,1…600 мкТл |
Рабочий диапазон частот, Гц :
- при измерении амплитудного значения магнитной индукции
- при измерении среднеквадратичного значения магнитной индукции |
0,2…10000
20…10000 |
| Габаритные размеры |
186х86х35 |
| Масса,кг |
1 |
| Наименование |
Обозначение |
Колич. |
| Блок электронный |
АВНР.411175.001 -** |
1 шт. |
| Зонд измерительный «С» |
АВНР.411511.0011) |
1 шт. |
| Зонд измерительный «С1» |
АВНР.411511.0032) |
1 шт. |
| Зонд измерительный «М» |
АВНР.411511.0021) |
1 шт. |
| Зонд измерительный «М1» |
АВНР.411511.0042) |
1 шт. |
| Зонд измерительный «С2» |
АВНР.411511.0053) |
1 шт. |
| Футляр |
АВНР.411915.001 |
1 шт. |
| Блок питания |
БПС 9-0,35 |
1 шт. |
| Миллитесламетры Ш1-15У. Руководство поэксплуатации |
АВНР.411175.001 РЭ |
1 экз. |
| Миллитесламетры Ш1-15У. Методика поверки |
АВНР.411175.001 МП |
1 экз. |
| Свидетельство о первичной поверке |
|
1 экз. |
Примечания Ш1-15У
1. В обозначении блока электронного звездочка (**) означает номер исполнения.
2. По согласованию с заказчиком комплект поставки миллитесламетра может отличаться от указанного в таблице.
3. По требованию заказчика в комлект поставки миллитесламетра могут входить измерительные зонды специальной формы.
1) Поставляется с миллитесламетрами Ш1-15У, Ш1-15У-01, Ш1-15У-02; Ш1-15У-03, Ш1-15У-04.
2) Поставляется по заявке заказчика с миллитесламетрами Ш1-15У-03, Ш1-15У-04. Рабочие части измерительных зондов «М1» и «С1» имеют оболочку из немагнитного металла.
3) Поставляется с миллитесламетрами Ш1-15У-05, Ш1-15У-06.
