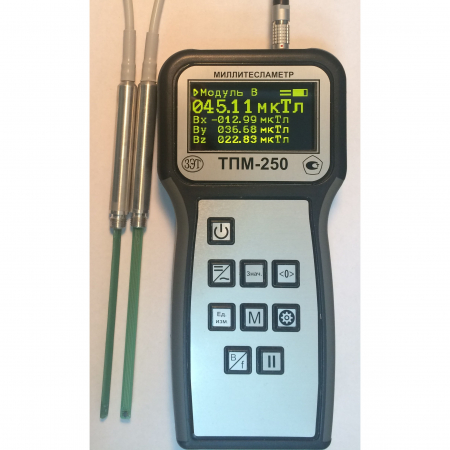

| Наименование характеристики миллитесламетра ТПМ-250 |
Значение |
Диапазон частот измеряемых переменных магнитных полей:
– с зондом измерительным типа 1, Гц
– с зондом измерительным типа 2, Гц |
0,5…200,0
1…400 |
Диапазоны частот измеряемых магнитных полей, зонд измерительный тип 1:
– в режиме «Переменное поле», Гц
– в режиме «Переменное поле низкой частоты», Гц |
3,0…200,0
0,5…20 |
Диапазоны частот измеряемых магнитных полей, зонд измерительный тип 2:
– в режиме «Переменное поле», Гц
– в режиме «Переменное поле низкой частоты», Гц |
6,0…400,0
1…50 |
Диапазон измерений и вычислений с зондом измерительным типа 1:
– компоненты вектора магнитной индукции Bx, By, мТл
– компоненты напряженности магнитного поля Нx, Нy, А/м
– компонент вектора магнитной индукции Bz, мТл
– компонент напряженности магнитного поля Нz, А/м
– модуль вектора магнитной индукции В, мТл (максимальное значение модуля переменных полей)
– модуль напряженности магнитного поля Н, А/м (максимальное значение модуля переменных полей) |
0,001…4,0
0,8…3200
0,001…8,0
0,8…6400
0,002…10,0
1,6…8000 |
Примечание
– При значениях магнитной индукции менее 0,01 мТл (напряженности магнитного поля менее 8 А/м) погрешность не нормируется. |
Диапазон измерений и вычислений постоянного магнитного поля с зондом измерительным типа 2:
– компоненты вектора магнитной индукции Bx, By, Bz, мТл
– компоненты напряженности магнитного поля Нx, Нy, Нz, А/м
– модуль вектора магнитной индукции В, мТл
– модуль напряженности магнитного поля Н, А/м |
0,01…150
8…120000
0,02…260
16…208000 |
Примечание
– При значениях магнитной индукции менее 0,1 мТл (напряженности магнитного поля менее 80 А/м) погрешность не нормируется. |
Диапазон измерений и вычислений переменного магнитного поля с зондом измерительным типа 2:
– компоненты вектора магнитной индукции Bx, By, Bz, мТл
– компоненты напряженности магнитного поля Нx, Нy, Нz, А/м
– модуль вектора магнитной индукции В, мТл (максимальное значение)
– модуль напряженности магнитного поля Н, кА/м (максимальное значение) |
0,5…150
400…120000
0,9…260
0,9…208 |
Пределы допускаемой относительной погрешности измерений модуля магнитной индукции В (напряженности магнитного поля Н), δ0:
– с зондом измерительным типа 1, %
– с зондом измерительным типа 2, % |
±[3,00+0,03·(Ап/Аи-1)]
±[2,00+0,01·(Ап/Аи-1)] |
| Пределы допускаемой абсолютной погрешности измерений частоты магнитного поля, Δf, Гц |
±(0,001∙f+0,100) |
Примечания
1 Аи – измеренное значение магнитной индукции, мТл (напряженности магнитного поля, А/м).
2 Ап – верхний предел измерений модуля магнитной индукции, мТл (напряженности магнитного поля, А/м). Ап принимает значения 10 мТл (8000 А/м) для зонда измерительно- го типа 1 и 260 мТл (208000 А/м) для зонда измерительного типа 2.
3 f – измеренная частота магнитного поля, Гц. |
| Номинальное напряжение встроенного аккумулятора электропитания миллитесламетра, В |
3,7 |
| Время непрерывной работы с полностью заряженным аккумулятором, ч, не менее |
12 |
Габаритные размеры, мм, не более:
– высота
– ширина
– длина |
33
100
210 |
| Длина кабелей измерительных зондов, м, не менее |
1,5 |
Габаритные размеры измерительных зондов, мм, не более:
– диаметр
– длина |
12
200 |
| Масса, кг, не более |
0,6 |
Условия эксплуатации:
– температура окружающего воздуха, °C
– относительная влажность окружающего воздуха при температуре +25 °C, %
– атмосферное давление, кПа |
+10…+35
до 80
70,0…106,7 |
Условия хранения и транспортирования (в футляре и упаковке для транспортирования):
– температура окружающего воздуха, °C
– относительная влажность окружающего воздуха при температуре +35 °C, %
– атмосферное давление, кПа |
-50…+50
до 98
70,0…106,7 |
