Назначение
Назначение миллитесламетров ТПУ
Миллитесламетры ТПУ предназначены для исследований магнитных систем различного назначения (магнитных сепараторов, магнитотерапевтических аппаратов и устройств и т.д.), для контроля уровней магнитных полей различных объектов и на рабочих местах на соответствие требованиям СанПиН 2.2.4.1191-03, для измерений магнитной индукции вблизи поверхности образцов и деталей, для контроля режимов намагничивания и размагничивания, а также остаточной намагниченности в магнитопорошковой дефектоскопии. Удобны для применения как в лабораторных, так и в цеховых условиях. Для наблюдения и записи формы магнитного поля снабжены аналоговым выходом.
Описание
Описание миллитесламетров ТПУ
Измеряемая магнитная индукция: постоянное поле ( = ); переменное поле, средневыпрямленные ( ~ ) и амплитудные ( Λ ) значения, частота 20…5000 Гц; импульсное поле ( Λ, длительность фронта импульсов 0,1…2000 мс).

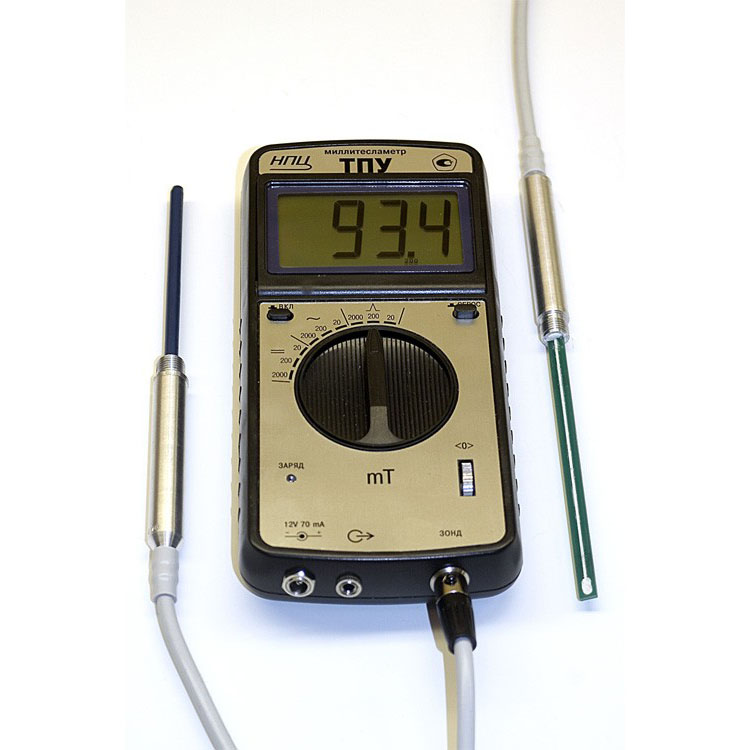

Два измерительных зонда с преобразователями Холла: аксиальный (зонд «С», диаметр 5 мм) и радиальный (зонд «М», размеры 6×1,5 мм).
Пределы основной относительной погрешности δо, %, при измерении:
- постоянного магнитного поля:
δ0 = ± [ 2,0 + 0,1 (Вп/В - 1)];
- средневыпрямленных значений переменного магнитного поля в диапазоне частот 20…1000 Гц:
δ0 = ± [ 2,5 + 0,2 (Вп/В - 1)];
- амплитудных значений переменного в диапазоне частот 20…1000 Гц, импульсного поля ( Λ ):
δ0 = ± [ 5,0 + 0,5 (Вп/В - 1)].
Пределы дополнительной частотной погрешности δдоп, %, в диапазоне частот 1…5 кГц:
δдоп = ±5,0•(f - 1)], где f – частота измеряемого магнитного поля в кГц.
Время непрерывной работы не менее 8 ч.
Миллитесламетры ТПУ поставляются с паспортом (руководством по эксплуатации), в которое включена методика поверки, свидетельством о первичной поверке, аккумулятором, сетевым адаптером (он же зарядное устройство) и футляром.
Гарантийный срок эксплуатации миллитесламетра ТПУ 18 мес.
Номер в Государственном реестре средств измерений: 28134-04. Номер в Перечне специальных средств измерений гражданской авиации РФ: 207-12-2007.
Модификация прибора
Исполлнение миллителсламетра ТПУ
| Исполнение |
Вид измеряемого поля |
Пределы измерений |
| ТПУ |
= , ~ , Λ |
0,01…19,99 мТл; 0,1…199,9 мТл; 1…1999 мТл |
| ТПУ-01 |
= , ~ , Λ |
0,001…1,999 мТл; 0,01…19,99 мТл; 0,1…199,9 мТл |
| ТПУ-02 |
= , ~ , Λ |
0,1…199,9 мТл; 1…1999 мТл; 0,01…19,99 Тл |
| ТПУ-03 |
= |
0,01…19,99 мТл; 0,1…199,9 мТл; 1…1999 мТл |
| ТПУ-04 |
= |
0,001…1,999 мТл; 0,01…19,99 мТл; 0,1…199,9 мТл |
| ТПУ-05 |
= |
0,1…199,9 мТл; 1…1999 мТл; 0,01…19,99 Тл |
Технические характеристики
Технические характеристики миллителсламетра ТПУ
| Наименование характеристики |
Значение характеристики |
| Электропитание, В |
от аккумулятора «Крона» или
сетевого адаптера напряжением 12 В |
| Потребляемый ток, не более, мА |
20 |
| Время установления рабочего режима, не более, мин. |
1 |
| Габаритные размеры, не более, мм |
186 × 86 × 35 |
| Масса, не более, кг |
0,5 |
Цены и комплектация
Цены и комплектация миллителсламетра ТПУ
| Исполнение |
Вид измеряемого
поля |
Цена без НДС, руб.
(реализация по УСН) |
| ТПУ |
= , ~ , Λ |
152 450 |
| ТПУ-01 |
= , ~ , Λ |
152 450 |
| ТПУ-02 |
= , ~ , Λ |
152 450 |
| ТПУ-03 |
= |
144 500 |
| ТПУ-04 |
= |
144 500 |
| ТПУ-05 |
= |
144 500 |
Комплект миллителсламетра ТПУ
- Блок электронный
- Зонд измерительный «С»
- Зонд измерительный «М»
- Футляр
- Переходник для подключения к аналоговому выходу
- Источник питания – зарядное устройство
- Паспорт (с методикой поверки)
- Свидетельство о первичной поверке
