Назначение
Назначение лазерного дозиметра ЛД-07:
Лазерный дозиметр ЛД-07 предназначен для измерения энергетической экспозиции и облученности рассеянного или отражённого лазерного излучения в автоматическом режиме. Также прибор используется для анализа результатов измерений в соответствии с действующими санитарными нормами и правилами №580491, МЭК 825-1-93 с целью определения опасности излучения для организма человека
дозиметр ЛД-07 Номер в Госреестре средств измерений РФ 54480-13
Описание
Описание лазерного дозиметра ЛД-07:

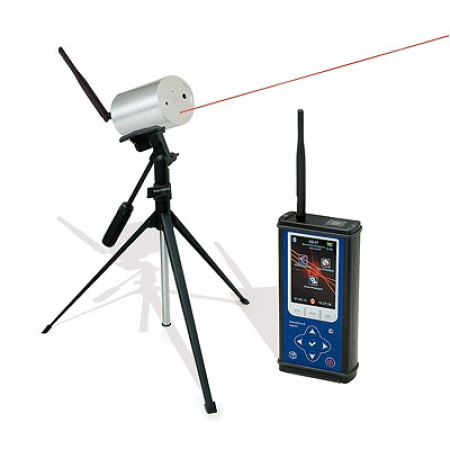

- Лазерный дозиметр ЛД-07 выполнен на современной элементной базе и состоит из двух частей: детектирующей головки и блока регистрации и индикации
- Блок управления и индикации с разъемом Bluetooth (радиус до 100 м)
- Цветной сенсорный ЖКИ дисплей (3,5'')
- Клавиатура полностью дублирует управление сенсором
- Детектирующая головка лазерного дозиметра, оснащенная тремя детекторами излучений, перекрывает диапазон длин волн от 190 нм до 20 мкм.
- Детектирующая головка устанавливается на штатив с угломерным устройством с нониусом, позволяющим точно наводить детекторы на точку ожидаемого сигнала с помощью лазерного целеуказателя, встроенного в детектирующую головку
- Блок регистрации отображает на дисплее результаты измерений, полученных по радиоканалу из детектирующей головки
- Позволяет запоминать результаты измерений в памяти прибора и проводить предварительный анализ результатов измерений
Прибор ЛД-07 обеспечивает:
- измерение текущих значений параметров рассеянного или отраженного лазерного излучения;
- регистрацию наибольшего значения измеряемого параметра за цикл измерений;
- хранение в памяти процессора максимальных значений параметров лазерного излучения;
- Интуитивно понятный пользовательский интерфейс помогает пользователю с помощью клавиатуры или сенсорной панели:
- корректировать настройки прибора (яркость экрана, часы реального времени, календарь и пр.),
- выбирать рабочий лазер из списка, >в который включено большинство популярных лазеров,
- добавлять в список новые лазеры,
- выбирать режим измерений и пр.
- Блок регистрациилазерного дозиметра может одновременно принимать по радиоканалу результаты измерений от 8 детектирующих головок.
- Этот режим упрощает проведение работ по дозиметрическому контролю в местах демонстрации лазерных шоу
- Связь с РС по интерфейсу USB2.0 и радиоканалу Bluetooth
- Протокол обмена данных с РС совместим с программой "НТМ-ЭкоМ".
Технические характеристики
Технические характеристики лазерного дозиметра ЛД-07
| Наименование характеристики |
Значение характеристики |
| Спектральные диапазоны |
| спектральный диапазон 1 |
0,4…1,0 мкм |
| спектральный диапазон 2 |
1,0…20 мкм |
| Рабочие длины волн лазерного излучения |
| в спектральном диапазоне 1 |
0,48; 0,53; 0,63; 0,69; 0,78; 0,85; 0,91; 0,98 мкм |
| в спектральном диапазоне 2 |
1,06; 1,15; 1,3; 1,54; 5,5; 10,6 мкм |
| Диапазоны измерений облученности от непрерывного лазерного излучения |
| в спектральном диапазоне 1 |
10-7…2·10-2 Вт/см2 |
| в спектральном диапазоне 2 |
10-4…1 Вт/см2 |
| Диапазоны измерений энергетической экспозиции от импульсного лазерного излучения |
| в спектральном диапазоне 1 |
10-8…2·10-3 Дж/см2 |
| в спектральном диапазоне 2 |
10-5…5·10-1 Дж/см2 |
| Пределы допускаемых ООП дозиметра при измерении облученности на длине волны 0,63 мкм |
± 15% |
| Пределы допускаемых ООП дозиметра при измерении облученности от непрерывного лазерного излучения на остальных рабочих длинах волн |
| в диапазоне 1 |
± 18% |
| в диапазоне 2 |
± 15% |
| Пределы допускаемых ООП дозиметра при измерении энергетической экспозиции от импульсного лазерного излучения на длине волны 0,63 мкм |
± 18% |
| Пределы допускаемых ООП при измерении энергетической экспозиции от импульсного лазерного излучения на остальных рабочих длинах волн |
| в диапазоне 1 |
± 20% |
| в диапазоне 2 |
± 25% |
| Площади входных зрачков (диаметры D, мм) |
| в диапазоне 1 |
0,38 (7,0)см2 |
| в диапазоне 2 |
1,12 (12)см2 |
| Масса прибора с аккумуляторами |
не более 0,8 кг |
| Габаритные размеры: |
| блок фотоприемников: |
длина 80 мм, диаметр 57 мм |
| блок управления и индикации |
170х85х32 мм |
| Блок фотоприемников |
1 шт. |
| Блок управления и индикации. |
1 шт. |
| Блок питания БПИ8 220/9 |
1 шт. |
| Аккумулятор GР 1300 ААК |
8 шт. |
| Антенна bluetooth |
2 шт. |
| Штатив |
1 шт. |
| Кабель соединительный компьютера |
1 шт. |
| Футляр |
1 шт. |
| Руководство по эксплуатации |
1 экз. |
| Паспорт |
1 экз. |
