Назначение

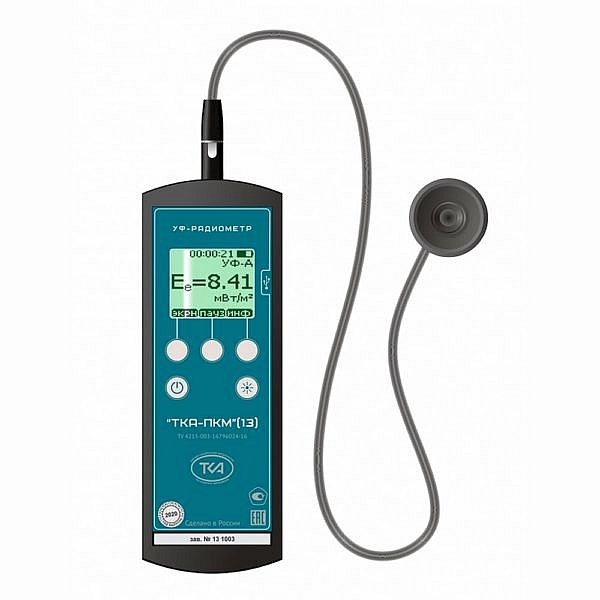

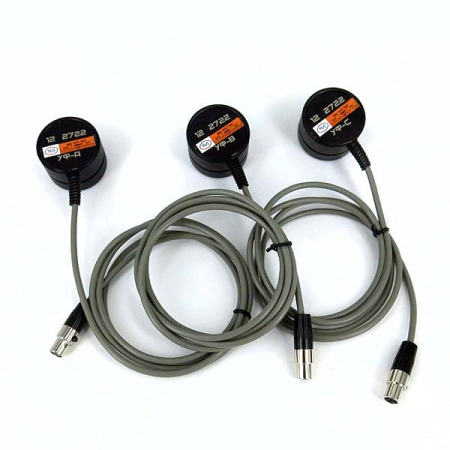

Назначение УФ-радиометра с ослабляющим фильтром ТКА-ПКМ(13)
УФ-Радиометр с ослабляющим фильтром “ТКА-ПКМ”(13) предназначены для раздельного измерения энергетической освещённости в спектральных диапазонах:
- в спектральном диапазоне УФ-С (200 ÷ 280) нм с интегрированным ослабляющим фильтром) - от 10 до 200 000 мВт/м²
- в спектральном диапазоне УФ-В (280 ÷ 315) нм - от 10 до 60 000 мВт/м²
- в спектральном диапазоне УФ-А (315 ÷ 400) нм - от 10 до 60 000 мВт/м²
Прибор комбинированный УФ-Радиометр с ослабляющим фильтром “ТКА-ПКМ”(13) является наиболее бюджетным средством измерения с поверкой для измерения УФ-излучения в спектрах А,В и С.
Методика выполнения измерений для ультрафиолетового радиометра ТКА-ПКМ согласно описания типа включена в состав эксплуатационной документации.
УФ-Радиометр с ослабляющим фильтром “ТКА-ПКМ”(13) специально разработан для сфер деятельности, когда требуется измерять высокие значения облучённости продолжительное время. Ослабляющий фильтр является несъёмным элементом, он входит в состав входного объектива. При серийных измерениях более 5 минут рекомендуемая пауза между измерениями не менее 30 минут.
Применение
Область применения УФ-радиометра ТКА-ПКМ(13)
- санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах;
- специальная оценка условий труда;
- оценка технического состояния источников УФ-излучения (бактерицидные лампы, лампы солярия и др.).
УФ-Радиометр с ослабляющим фильтром “ТКА-ПКМ”(13) идеально подходит для измерения уровня облученности, создаваемого бактерицидной лампой, дающей коротковолновое УФ излучение с максимумом в 253,7 нм.
Полезное
Вопрос № 1. Необходимы ли для измерений ЭО УФИ светофильтры типа ЖС-12, ЖС-11, ЖС-16 и БС-8?
Данные требования содержатся в п.4 Р 50.2.053-2006 “ГСИ. Измерение энергетической освещённости ультрафиолетового излучения в производственных помещениях. Методика выполнения измерений”. Данный метод измерений не является обязательным и нарушает принципы добровольной конкуренции. УФ-Радиометр с ослабляющим фильтром “ТКА-ПКМ”(13) производят прямые измерения. Согласно описания типа: “Сведения о методиках (методах) измерений приведены в эксплуатационном документе”. При измерении облучённости от источников оптического излучения, имеющих в области от 650 до 750 нм некоторую интенсивность распределения спектральной плотности энергетического потока, советуем учитывать значение ‘паразитного’ сигнала. Он возникает из-за остаточной чувствительности с GaP-фотодиода в этом спектральном диапазоне, которая из-за физических особенностей не может быть устранена. Это присуще всем устройствам подобного типа. Наше предприятие не имеет технической возможности предоставить дополнительные вспомогательные устройства. Эти фильтры входят в состав образцов цвета типа НСПЦ или аналогичных. Таким образом на стадии формирования области аккредитации Вашей лаборатории нужно быть предельно аккуратным и прописывать в области аккредитации только те методы измерений, стандарты, которые Ваша лаборатория сможет «подкрепить» средствами измерений и вспомогательными средствами.
Вопрос № 2. По каким НД производить расчёт неопределённости измерений в соответствии с Р 50.2.053-2006?
Ответ:
Для расчёта неопределённостей существуют:
- ГОСТ 34100.1-2017 «Неопределённость измерения. Часть 1. Введение в руководства по выражению неопределённости измерения»
- ГОСТ 34100.3-2017 «Неопределённость измерения. Часть 3. Руководство по выражению неопределённости измерения».
Существенные преимущества УФ-радиометра ТКА-ПКМ(13) перед аналогами:
Использование одной несменной фотометрической головки для измерения излучения в трёх спектральных диапазонах, компактность и удобство в эксплуатации.
Технические характеристики
Технические характеристики УФ-радиометра ТКА-ПКМ(13)
| в зоне УФ-С (с ослабляющим фильтром) |
10…200 000 мВт/м² |
| в зонах УФ-А, УФ-В |
10…60 000 мВт/м² |
Основная относительная погрешность измерений энергетической
освещённости |
± 10,0 % |
| Погрешность нелинейности энергетической характеристики (не более) |
± 3,0 % |
Погрешность, обусловленная пространственной характеристикой
фотометрической головки прибора, в диапазоне от 0° до 10° (не более) |
± 4,0 % |
Погрешность градуировки по источнику УФ-излучения - ртутной лампе
высокого или низкого давления (не более) |
± 5,0 % |
Угол поля зрения
- в зоне УФ-A
- в зоне УФ-B
- в зоне УФ-С |
± 30,0°
± 25,0°
± 20,0° |
При работе с трубчатыми лампами, угловые параметры которых превышает 150, необходимо умножить измеренное значение на дисплее устройства на соответствующем значение поправочного коэффициента К, чтобы избежать систематических ошибок измерения.
Корректирующего коэффициенты УФ-радиометра с ослабляющим фильтром ТКА-ПКМ(13):
| Угловые размеры светильника, град |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
| K (коэффициент коррекции) |
1,05 |
1,07 |
1,09 |
1,13 |
1,16 |
1,19 |
1,21 |
1,25 |
1,3 |
Условия эксплуатации УФ-радиометра с ослабляющим фильтром ТКА-ПКМ(13):
| Температура окружающего воздуха |
от 0 до +50 °С |
Относительная влажность воздуха при температуре
окружающего воздуха 25°С |
до 98 % |
| Атмосферное давление |
80…110 кПа |
Габаритные размеры ТКА-ПКМ13:
| Измерительный блок (не более) |
125 х 70 х 28 мм |
| Фотометрическая голова (не более) |
155 х 46 х 53 мм |
| Масса прибора (не более) |
0,43 кг |
| Элемент питания - типоразмер батареи «Крона» |
9 В |
Спектральные характеристики УФ-радиометра с ослабляющим фильтром ТКА-ПКМ(13):
Комплектация
Комплект УФ-радиометра с ослабляющим фильтром ТКА-ПКМ(13)
- Прибор комбинированный «ТКА-ПКМ»(13)
- Элемент питания типа “Крона” (6F22)
- Руководство по эксплуатации
- Паспорт
- Сумка для прибора
- Транспортная тара
