Назначение
Назначение виброкалибратора АТ01 для экспресс-калибровки

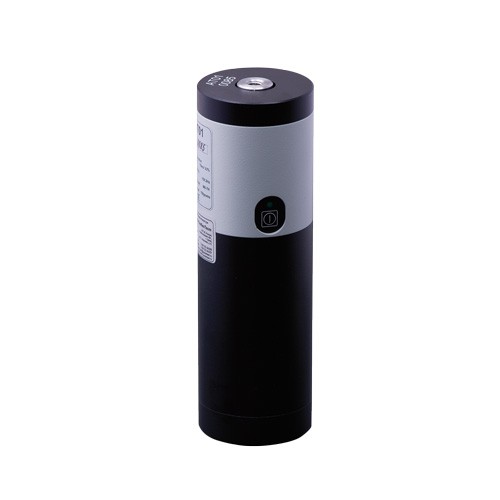

АТ01 портативный виброкалибратор предназначен для экспресс-калибровки виброизмерительной, виброконтрольной и регистрирующей аппаратуры в единицах ускорения, скорости и перемещения, в полевых и лабораторных условиях с целью проверки работоспособности виброоборудования. Портативный калибратор генерирует синусоидальную вибрацию уровня 10м/с2 и частоты 159,2Гц.
Описание
Описание портативного виброкалибратора АТ01
АТ01 портативный виброкалибратор предназначен для экспресс-калибровки виброизмерительной, виброконтрольной и регистрирующей аппаратуры в единицах ускорения, скорости и перемещения, в полевых и лабораторных условиях. Портативный калибратор генерирует синусоидальную вибрацию уровня 10м/с2 и частоты 159,2Гц.
Технические характеристики
Технические характеристики АТ01 портативного виброкалибратора
| Наименование характеристики |
Значение характеристики |
| Частота колебаний якоря виброкалибратора АТ01m(± 1 %) |
159,2 Гц |
| Ускорение якоря виброкалибратора АТ01m (СКЗ ± 2 %) |
10 м/с2 |
| Скорость якоря виброкалибратора АТ01m (СКЗ ± 2 %) |
10мм/с |
| Перемещение якоря виброкалибратора АТ01m (СКЗ ± 2 %) |
10 мкм |
| Амплитуда поперечных колебаний якоря виброкалибратора АТ01m |
< 5 % |
| Нелинейные искажения (при массе датчика 0,5 - 140 г) |
< 3 % |
| Время установления режима |
< 5 с |
| Максимальная масса калибруемого датчика (вибропреобразователя) |
160 г |
| Диапазон рабочих температур виброкалибратора АТ01m |
-10…+50°С |
| Максимальный момент крепления калибруемого датчика (при отсутствии динамометрического инструмента, допускается крепление калибруемых датчиков рукой) |
0,1 Н·м |
| Масса виброкалибратора АТ01m |
950 г |
Комплектация
Комплект поставки АТ01 портативного виброкалибратора
| Наименование |
Обозначение |
Количество |
| Калибратор портативный АТ01m |
АБКЖ.442268.002 |
1 шт. |
| Калибратор портативный АТ01m. Руководство по эксплуатации |
АБКЖ.442268.002РЭ |
одно на
партию |
| Калибратор портативный АТ01m. Методика поверки |
А3009.326.МП-17 |
| Калибратор портативный АТ01m. Паспорт |
АБКЖ.442268.002ПС |
1 шт. |
| Крепежная шпилька АН0805 |
АБКЖ.758221.006 |
1 шт. |
| Крепежная шпилька АН0806 |
АБКЖ.758221.006-02 |
1 шт. |
| Переходник резьбовой AD01 |
АБКЖ.753125.006 |
1 шт. |
| Переходник резьбовой AD0805 |
АБКЖ.753125.007-01 |
1 шт. |
| Аккумулятор типа АА (установлены в приборе) |
|
4 шт. |
| Блок питания ~220/+5В, 1А |
|
1 шт. |
| Крепежная шпилька АН0108* |
АБКЖ.758221.007 |
1 шт. |
| Переходник резьбовой AD0803* |
АБКЖ.753125.007 |
1 шт. |
| Восковая мастика AW01* |
АБКЖ.988212.001 |
1 шт. |
* Поставка за отдельную плату по заказу
