Назначение
Назначение Виброкалибратора КВ-160
Калибратор КВ-160 выполняет функции портативного виброкалибратора для калибровки и проверки работы виброметров ОКТАВА-101, 0KTABA-110A, 0КТАВА-110А-ЭК0, ЭК0ФИЗИКА-110А, ЭК0ФИЗИКА-110В, ЭК0ФИЗИКА-111В.
Описание
Описание Виброкалибратора КВ-160

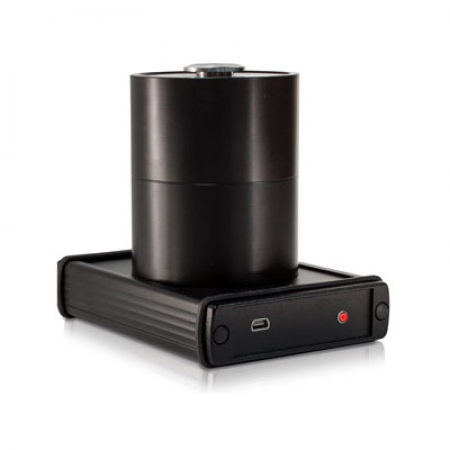

КВ-160 это портативный калибратор (масса не более 850 г), который работает от встроенной батареи или от внешнего источника постоянного тока напряжением 5 В DC (например, через порт USB). Устройство заключено в компактный металлический корпус, надежно устанавливается на горизонтальных поверхностях.
Виброкалибратор портативный КВ-160 выпускается в двух вариантах исполнения:
- КВ-160-10 (воспроизводимое ускорение 10 м/с2)
- КВ-160-1(воспроизводимое ускорение 1 м/с2).
Технические характеристики
Технические характеристики Виброкалибратора КВ-160
Максимальная масса проверяемого вибропреобразователи (датчика вибрации) составляет, в зависимости от исполнения, 180 г или 300 г.
Виброкалибратор КВ-160 внесен в Госреестр СИ РФ под номером No.66280-16
| СКЗ ускорения вибрации |
- для исполнения КВ-160-10: 10 м/с2
- для исполнения КВ-160-01: 1 м/с2 |
| Номинальное значение частоты вибрации виброкалибратора КВ-160 |
159,155 Гц |
Предельно допустимое отклонение СКЗ ускорения виброкалибратора
КВ-160 при нормальных условиях и массе нагрузке до 100 г |
2% |
Предельно допустимое отклонение СКЗ ускорения виброкалибратора
КВ-160 во всем диапазоне рабочих внешних условий |
3% |
| Предельно допустимое отклонение частоты виброкалибратора КВ-160 |
0,5% |
Коэффициент нелинейных искажений виброкалибратора КВ-160,
не более |
3% |
| Масса проверяемого вибропреобразователя |
- для КВ160-10: 0-180 г
- для КВ160-01: 0-300 г |
| Время стабилизации после включения виброкалибратора КВ-160 |
<10с (для массы до 120 г)
<30с (для массы 120…300 г) |
| Питание виброкалибратора КВ-160 |
4 батарейки (AA), внешнее, 5 VDC (опция) |
| Электромагнитная совместимость виброкалибратора КВ-160 |
ГОСТ 30804.4.3-2013 (IEC 61000-4-3:2006)
для степени жесткости 2 |
| Габаритные размеры виброкалибратора КВ-160, не более |
105 мм х 115 мм х 85 мм |
| Масса, не более |
850 г |
| Диапазон рабочих температур |
0…+50° С |
Комплектность
Виброкалибратор КВ-160 комплектация:
- Устройство воспроизведения вибрации КВ-160
- Паспорт
