Описание

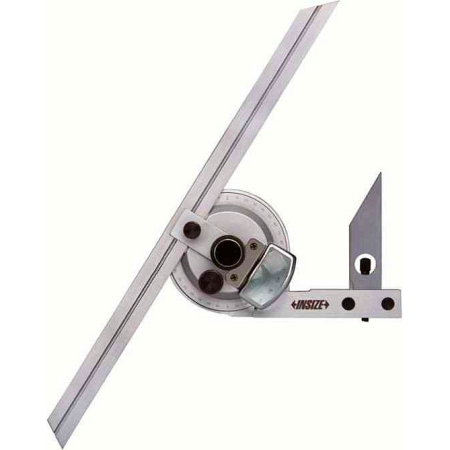

Назначение угломера 2372-360 INSIZE
Угломеры 2372-360 INSIZE предназначены для измерений наружных и внутренних углов контактным методом.
Применение
Применение угломера 2372-360 INSIZE
Принцип действия угломеров в зависимости от модификаций основан на совмещении линейки и основания с измеряемыми поверхностями и непосредственном отсчете показаний размера измеряемого угла по шкалам основания и нониуса.
- Высокопрезиционный угломер для точного углового измерения машин, форм и держателей.
- Может крепиться к штангенрейсмасам.
- С увеличительным стеклом (кроме 187-201).
Технические характеристики
Технические характеристики угломера 2372-360 INSIZE
Метрологические и технические характеристики угломера 2372-360 INSIZE
| Диапазон измерений наружных углов, ° |
0…360 |
| Диапазон измерений внутренних углов, ° |
| Отсчет по нониусу, ' |
5 |
| Пределы допускаемой абсолютной погрешности, ' |
±5 |
Параметр шероховатости измерительной поверхности Ra
по ГОСТ 2789-73, мкм, не более |
0,2 |
Допуск плоскостности, прямолинейности и параллельностиизмерительных поверхностей угломера 2372-360 INSIZE
Длина
измерительных
поверхностей, мм |
Допуск плоскостности
и прямолинейности,
мкм, не более |
Допуск отклонения
от параллельности,
мкм, не более |
| От 0 до 100 включ. |
3 |
6 |
| Св. 100 до 150 включ. |
4 |
8 |
| Св. 150 до 200 включ. |
5 |
10 |
| Св. 200 до 600 |
6 |
12 |

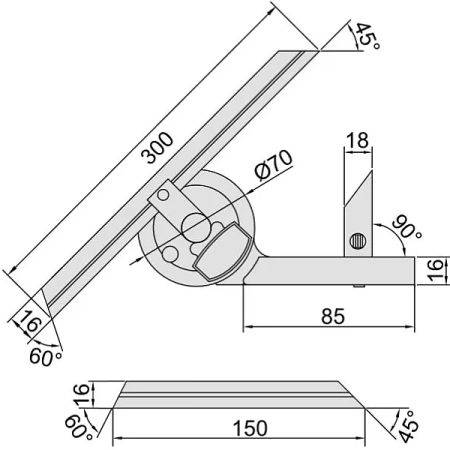

Габариты угломера 2372-360 INSIZE
Модификация
угломера |
Габаритные размеры, мм,
не более |
Длина измерительных
поверхностей, мм |
Масса кг,
не более |
| Длина |
Ширина |
Высота |
| 2372-360 |
- |
- |
- |
150 |
0,43 |
| 300 |
Условия эксплуатации угломера 2372-360 INSIZE
| Температура окружающего воздуха, °С |
от +15 до +25 |
| Относительная влажность воздуха, %, не более |
80 |

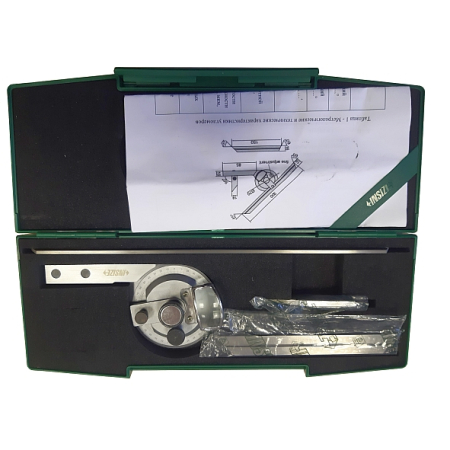

Комплектация
Комплект угломера 2372-360 INSIZE
- Угломер
- Футляр
- Паспорт
- Методика поверки
Поставка
Условия поставки угломера 2372-360 INSIZE
- Оплата: предоплата 100%, с возможностью оплаты 2-мя платежами.
- Отгрузка приборов до 10 рабочих дней с учетом времени на поверку.
- Доставка: Приятный бонус: доставку товара осуществляем по всей России до адреса Покупателя /терминала курьерскими службами и транспортными компаниями.
