Назначение
Назначение Антенного преобразователя "50 Гц":

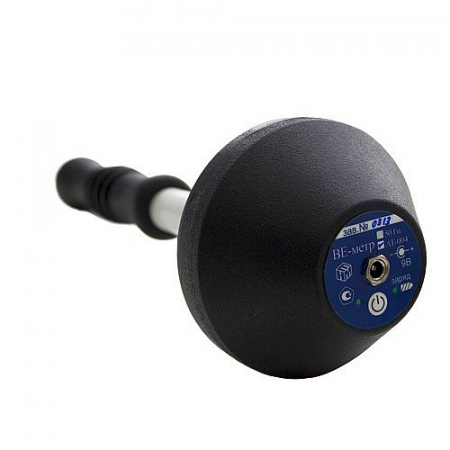

Антенна-преобразователь "50 Гц". Модификация «50Гц»параметров электромагнитных полей промышленной частоты 50 Гц (без блока управления и индикации результатов измерения «НТМ-Терминал»).
Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр, модификация "50 Гц".
- увеличенная точность измерений (погрешность 15%);
- увеличенный межповерочный интервал;
- обеспечен двухлетней гарантией и технической поддержкой изготовителя на весь срок службы;
- cпециализированные программы измерений по утвержденным Методикам; беспроводной канал связи Bluetooth;
Описание
Описание Антенного преобразователя "50 Гц":
Антенна-преобразователь "50 Гц". Модификация «50Гц»параметров электромагнитных полей промышленной частоты 50 Гц (без блока управления и индикации результатов измерения «НТМ-Терминал»).
Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр, модификация "50 Гц".
- увеличенная точность измерений (погрешность 15%);
- увеличенный межповерочный интервал;
- обеспечен двухлетней гарантией и технической поддержкой изготовителя на весь срок службы;
- cпециализированные программы измерений по утвержденным Методикам; беспроводной канал связи Bluetooth;
Возможна гибкая система выбора необходимых комплектаций в зависимости от решаемых задач:
- Измерители параметров электрического и магнитного полей трехкомпонентные «ВЕ-метр». Модификация «АТ-004» и «50Гц» с блоком управления и индикации результатов измерения «НТМ-Терминал»
- Измеритель параметров электрического и магнитного полей трехкомпонентный «ВЕ-метр». Модификация «50Гц» с блоком управления и индикации результатов измерения «НТМ-Терминал»
- Измеритель параметров электрического и магнитного полей трехкомпонентный «ВЕ-метр». Модификация «АТ-004» с блоком управления и индикации результатов измерения «НТМ-Терминал»
- Измеритель параметров электрического и магнитного полей трехкомпонентный «ВЕ-метр». Модификация «АТ-004».
- Блок управления и индикации результатов измерения «НТМ-Терминал».
Программа НТМ-ЭкоМ:
- контрольно-аналитический комплекс ВЕ-метр, подключенный к НТМ-ЭкоМ, имеет возможность проведения мониторинга электромагнитой обстановки на объектах;
- хранение результатов измерений в архиве программы НТМ-ЭкоМ;
- анализ полученных результатов на соответствие действующим нормативам;
- оформление протокола инструментальных измерений.
Методика измерения внесена в эксплуатационную документацию на средство измерения. Подтверждение соответствия этой методики измерения обязательным метрологическим требованиям к измерениям осуществлено в процессе утверждения типа данного средства измерения. Таким образом, все выпускаемые нами приборы предназначены для выполнения прямых измерений в полном соответствии со ст.5 (Требования к измерениям) Федерального закона 102-ФЗ «Об обеспечении единства измерений».
Метрологические и технические характеристики Измерителя модификации "АТ-004":
| Наименование характеристики |
Значение характеристики |
Модификация
«50Гц» |
Модификация «АТ-004» |
| Поддиап. 1 |
Поддиап. 2 |
Поддиап. 3 |
Поддиап. 4 |
| Диапазон частот, Гц |
48…52 |
5…2000 |
2000…400000 |
45…55 |
5…45
55…2000 |
| Диапазон измерений среднеквадратических значений напряженности электрического поля, В/м |
50…50000 |
5…1000 |
0,5…40 |
5…1000 |
| Диапазон измерений среднеквадратических значений напряженности магнитного поля, А/м (магнитной индукции, Тл) |
0,8…4000
(10-6…5·10-3) |
0,08…8
(10-7…10-5) |
0,004…0,4
(5·10-9…5·10-7) |
0,008…8
(10-7…10-5) |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряженности электрического поля, % |
± 15 |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряженности магнитного поля (магнитной индукции),% |
± 15 |
Напряжение питания
(постоянный ток), В |
(аккумуляторная батарея ААА)
3,6…5,0 |
| Потребляемая мощность, Вт, |
не более 0,3 |
| Время непрерывной работы измерителя без подзарядки аккумуляторной батареи, часов |
8 |
| Масса прибора, кг, не более |
0,3 |
| Габаритные размеры, мм, не более |
500 × Ø100 |
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при плюс 25 °С, %, не более |
-20…+55
90 |
| Средняя наработка на отказ, ч |
15 000 |
| Средний срок службы, лет, не менее |
5 |
1. Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр, модификация: "50 Гц".
- Измеритель БВЕК 43 1440.09.01
- Формуляр БВЕК 43 1440.09.02 ФО
- Руководство по эксплуатации БВЕК 43 1440.09.03 РЭ
- Сумка укладочная
- Блок питания
