Описание ИСЭР-01 индикатора заземления

Индикатор ИСЭР-01 предназначен для проверки наличия защитного заземления в электророзетках трехпроводной сети 220 В 50 Гц (евророзетках) в производственных и бытовых условиях. Индикатор ИСЭР-01 имеет:

  - световую индикацию, показывающую к каким гнездам электророзетки подведены "фаза" и "нуль";
  - звуковую сигнализацию, оповещающую об отсутствии защитного заземления в электророзетке.

Условия эксплуатации ИСЭР-01.

  - температура окружающего воздуха +10…+35°С;
  - атмосферное давление 84…107 кПа;
  - относительная влажность воздуха, не более 80% при +25°С.

Принцип действия и конструкция Индикатора ИСЭР-01.

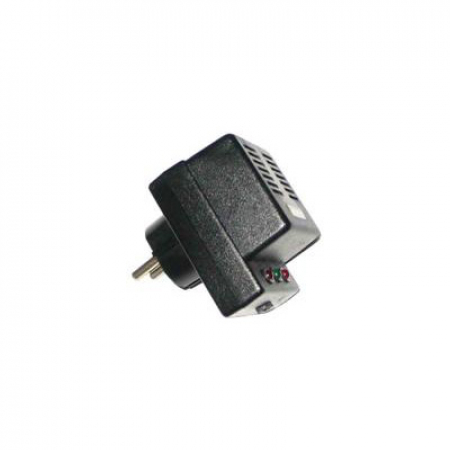

Конструктивно индикатор ИСЭР-01 представляет собой устройство световой и звуковой сигнализации в пластмассовом корпусе с встроенной евровилкой. В нижней части корпуса расположены два красных светодиода, показывающих положение "фазы" и зеленый светодиод, указывающий на наличие напряжения в электророзетке.

Питание электронной схемы индикатора осуществляется от сети 220 В 50 Гц, к которой он подключается.

При отсутствии защитного заземления светятся все 3 светодиода и звучит прерывистый сигнал.

Гарантийные обязательства.

Изготовитель гарантирует соответствие индикатора ИСЭР-01 требованиям ТУ при соблюдении условий эксплуатации, транспортирования и хранения. Гарантийный срок 12 месяцев со дня продажи.

параметры электросети 220 В 50 Гц;
  - габаритные размеры не более 75х80х60 мм;
  - срок службы не менее 5 лет.

Комплектность

- индикатор состояния электросети ИСЭР-01 - 1 шт.;
- руководство по эксплуатации, паспорт - 1 шт.
