Назначение
Назначение Мультиметра СММ-10:
Мультиметры цифровые CMM-10 разработаны для измерения основных электрических величин: Напряжение постоянного тока ( DC ). Напряжение переменного тока (AC ).
Сопротивление, Емкость, Частота.
Описание
Описание Мультиметра СММ-10:

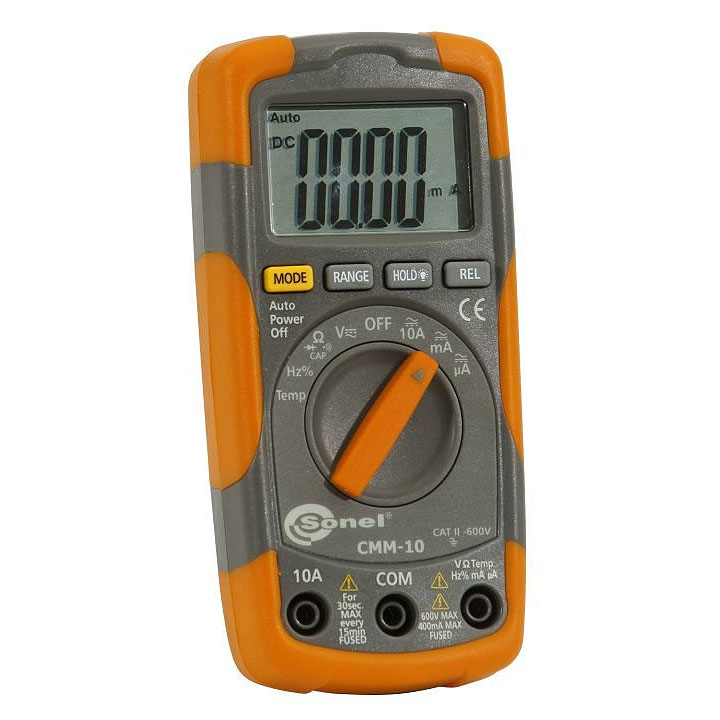

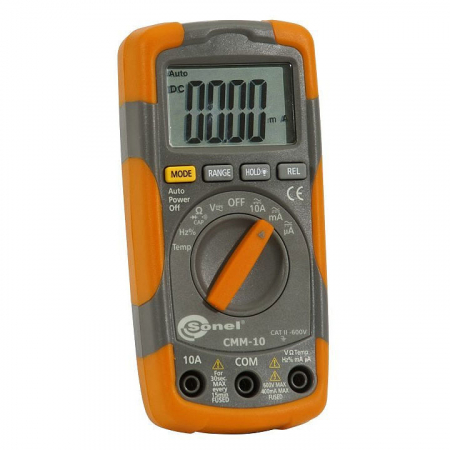

Мультиметры цифровые CMM-10 разработаны для измерения основных электрических величин. Являются удобным, портативным и функциональным инструментом как в профессиональной деятельности, так и для бытового использования. Корпус мультиметра выполнен из качественного пластика с прорезиненными вставками со степенью защиты — IP40. Дисплей оснащен яркой диодной подсветкой.
| Напряжение постоянного тока (DC) |
| Диапазон |
Разрешение |
Погрешность |
| 400,0 мВ |
0,1 мВ |
± (0,5% и.в. + 2 е.м.р.) |
| 4,0 В |
0,01 В |
± (1,2% и.в. + 2 е.м.р.) |
| 40,0 В |
0,01 В |
| 400,0 В |
0,1 В |
| 600 В |
1 В |
± (1,5% и.в. + 2 е.м.р.) |
| Входное сопротивление 7,8 МОм |
| Напряжение переменного тока (AC) |
| Диапазон |
Разрешение |
Погрешность |
| 400,0 мВ |
0,1 мВ |
± (1,5% и.в. + 70 е.м.р.) |
| 4,0 В |
0,01 В |
(1,2% и.в. + 3 е.м.р.) |
| 40,0 В |
0,01 В |
± (1,5% и.в. + 3 е.м.р.) |
| 400,0 В |
0,1 В |
| 600 В |
1 В |
± (2,0% и.в. + 4 е.м.р.) |
Частотный диапазон 50Гц…400Гц
Входное сопротивление 7,8 МОм |
| Постоянный ток (DC) |
| Диапазон |
Разрешение |
Погрешность |
| 400,0 μA |
0,1 μA |
± (1,5% и.в. + 5 е.м.р.) |
| 4000 μA |
1 μA |
± (1,5% и.в. + 3 е.м.р.) |
| 40,0 мA |
0,01 мA |
| 400,0 мA |
0,1 мA |
| 10 A |
0,01 A |
± (2,5% и.в. + 5 е.м.р.) |
| Переменный ток (AC) |
| Диапазон |
Разрешение |
Погрешность |
| 400,0 μA |
0,1 μA |
± (1,5% и.в. + 5 е.м.р.) |
| 4000 μA |
1 μA |
± (1,8% и.в. + 5 е.м.р.) |
| 40,0 мA |
0,01 мA |
| 400,0 мA |
0,1 мA |
| 4,0 А |
0,01 А |
± (3,0% и.в. + 7 е.м.р.) |
| 10,0 A |
0,01A |
| Сопротивление |
| Диапазон |
Разрешение |
Погрешность |
| 400,0 Ом |
0,1 Ом |
± (1,2 % и.в. + 4 е.м.р.) |
| 4,0 кОм |
0,01 кОм |
± (1,0 % и.в. + 2 е.м.р.) |
| 40,0 кОм |
0,01 кОм |
± (1,2 % и.в. + 2 е.м.р.) |
| 400,0 кОм |
0,1 кОм |
| 4,0 МОм |
0,01 МОм |
| 40,0 МОм |
0,01 МОм |
± (2 % и.в. + 3 е.м.р.) |
| Емкость |
| Диапазон |
Разрешение |
Погрешность |
| 40,0нФ |
0,01нФ |
± (5,0 % и.в. + 7 е.м.р.) |
| 400,0 нФ |
0,1 нФ |
± (3,0 % и.в. + 5 е.м.р.) |
| 4,0 мкФ |
0,01 мкФ |
| 40,0 мкФ |
0,01 мкФ |
| 100,0 мкФ |
0,1 мкФ |
± (5,0 % и.в. + 5 е.м.р.) |
| Частота |
| Диапазон |
Разрешение |
Погрешность |
| 5,0 Гц |
0,01 Гц |
± (1,5 % и. в. + 5 е.м.р.) |
| 50,0 Гц |
0,01 Гц |
| 500,0 Гц |
0,1 Гц |
± (3,0 % и. в. + 5 е. м. р.) |
| 5,0 кГц |
0,01 кГц |
| 50,0 кГц |
0,01 кГц |
| 500,0 кГц |
0,1 кГц |
| 5,0 МГц |
0,01 МГц |
± (1,5 % и.в. + 4 е.м.р.) |
| 10,0 МГц |
0,01 МГц |
| Чувствительность: ≥ 8 В RMS |
| Диапазон |
Разрешение |
Погрешность |
| 0,1 ... 99,0% |
0,1% |
± (1,2 % и.в. + 2 е.м.р.) |
Чувствительность: ≥8 В RMS
Длительность импульса: 100µс…100мс,
Частота: 5Гц…150кГц |
| Температура |
| Диапазон |
Разрешение |
Погрешность |
| -20…+760°C |
1°C |
± (3% и.в. + 5°C) |
| -4…1400°F |
1°F |
± (3% и.в. + 9°F) |
Дополнительные технические характеристики
| категория безопасности согласно PN-EN 61010 |
II 600 V |
| изоляция |
двойная, класс II |
| степень защиты корпуса согласно EN 60529 |
IP40 |
| элемент питания |
9 В типа 6LR61 |
| тестирование диодов |
I=0,3 мA, U0=1,5 В DC |
| целостность цепи |
I< 0,3мA, звуковая индикация R < 50 Ом |
| превышение диапазона |
OL индикатор |
| входное сопротивление |
7,8 MОм В DC/AC |
| дисплей |
жидкокристаллический 5000 знаков, индикация символов |
| размеры |
138 × 68 × 37мм |
| масса |
210 г |
| предохранитель (плавкая вставка) |
режим mA, µA: 0,5A/250 V FAST; режим A: 10A/250V FAST |
| рабочая температура |
0…+50°C при относительной влажности менее 70% |
| температура хранения |
-20…60 °C при относительной влажности менее 80% |
| время бездействия до самоотключения |
30 минут |
