Назначение
Назначение прибора П3-42 Измерителя параметров ЭМП:
Измеритель удовлетворяет действующим правовым и нормативным документами Госкомэпиднадзора РФ: ГОСТ 12.1.006-84, СанПин 2.2.4.1191-03, СанПин 2.1.8/2.2.4.1383-03, СанПин 2.1.8/2.2.4.1190-03, СанПин 2.2.2/2.4.1340-03, СанПиН 2.1.2.2645-10 "Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях", МР 2.1.10.0061-12.
Соответствует требованиям национальных и международных стандартов ANSI/IEEE C95. 1, FCC, ICNIRP, Buwal, O-Norm S-1120.
Технические решения защищены патентом РФ №31860
Прибор зарегистрирован в Государственном реестре под 61524-15
Описание

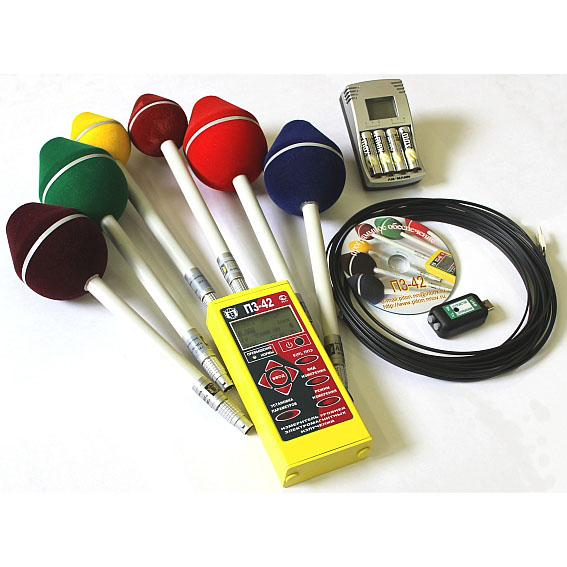

Описание прибора П3-42 Измерителя параметров ЭМП:
В современных сотовых системах связи используются базовые станции, работающие на частотах до 95 ГГц.
С целью решения задач точных измерений электромагнитных излучений появилась возможность в диапазоне от 10 кГц до 40 ГГц измерять напряженности и ППЭ с погрешностью ±2,0 дБ. Для проведения работ в условиях низких температур для антенных преобразователей АП-1 (0,3-40 ГГц) и АП-2 (0,3-95 ГГц) установлена рабочая температура от -25 до +55°С.
В П3-42 остались все функциональные возможности измерительного устройства П3-41,включая поиск максимального значения напряженности прерывистых излучений и измерение компонент напряженности поля по 3 взаимно-ортогональным направлениям x, y, z.
Измеритель удовлетворяет действующим правовым и нормативным документами Госкомэпиднадзора РФ: ГОСТ 12.1.006-84, СанПин 2.2.4.1191-03, СанПин 2.1.8/2.2.4.1383-03, СанПин 2.1.8/2.2.4.1190-03, СанПин 2.2.2/2.4.1340-03, СанПиН 2.1.2.2645-10 "Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях", МР 2.1.10.0061-12.
Соответствует требованиям национальных и международных стандартов ANSI/IEEE C95. 1, FCC, ICNIRP, Buwal, O-Norm S-1120.
Технические решения защищены патентом РФ №31860
Прибор зарегистрирован в Государственном реестре под 61524-15
Отличительные характеристики
- Изотропное измерение сигналов
- Широкая полоса частот от 10 кГц до 95 ГГц
- Широкий динамический диапазон от 0,26 мкВт/см2 до 1 Вт/см2 и от 0,5 до 1500 В/м (до 2000 В/м по требованию Заказчика)
- Высокая точность и стабильность измерений
- Автоматизация измерений при подключении к ПЭВМ через оптический кабель.
- Рабочие условия применения и транспортирования по 4 группе ГОСТ 22261
- Структура поставки определяется заказчиком.
- Совместим с портативным компьютером (ноутбуком), что позволяет проводить на расстояниях до 100м мониторинг окружающей среды.
Диапазон частот, пределы измерения и основная погрешность Измерителя П3-42 в зависимости от использования типа антенны-преобразователя (АП)
| Тип антенны преобра-зователя (АП) |
Рабочий диапазон частот,
МГц |
Технические характеристики
Пределы измерения |
Основная погрешность измерения,
дБ |
| Напряженность |
Плотность потока энергии (ППЭ)
(мкВт/см2) |
| Электрическая составляющая (Е) (В/м) |
Магнитная составляющая (Н) (А/м) |
| АП-1 |
300-40000 |
- |
- |
0,26-100000 |
- на уровнях от 0,26 до 1 мкВт∙см−2 ± 3,0;
- на уровнях от 1 до 100000 мкВт∙см−2 ± 2,0 |
| АП-2 |
300-95000 |
- |
- |
3-1000000 |
- на всех уровнях ± 3,2; |
| АП-3 |
0,01-300 |
1,5-800 (от 0,01 до 0,03 МГц)
1-600(от 0,03 до 300 МГц) |
- |
- |
- на уровнях от 1 до 3 В/м для всего частотного диапазона ± 3,0;
- на уровнях от 3 до 800 В/м для частот от 0,01 до 0,03 МГц и
от 3 до 600 В/м для частот от 0,03 до 300 М Гц± 2,0 |
| АП-4 |
0,01-300 |
15-1500 (от 0,01 до 0,03 МГц)
10-1500(от 0,03 до 300 МГц) |
- |
- |
- на уровнях от 10 до 30 В/м для всего частотного диапазона ± 3,0;
- на уровнях от 30 до 1500 В/м для всего частотного диапазона ± 2,0 |
| АП-5 |
0,01-50 |
- |
0,2-50 (от 0,01 до 0,03 МГц)
0,05-25(от 0,03 до 50 МГц) |
- |
- на уровнях от 0,2 до 0,5 А/м для частот от 0,01 до 0,03 МГц и на уровнях
от 0,05 до 0,15 А/м для частот от 0,03 до 50 МГц± 3,0;
- на уровнях от 0,5 до 50 А/м для частот от 0,01 до 0,03 МГц и от 0,15 до 25 А/м
для частот от 0,03 до 50 М Гц± 2,0 |
| АП-6 |
0,5-5640 |
2-615 (от 0,5 до 2000 МГц)
1-450(от 2000 до 5640 МГц) |
- |
- |
- на всех уровнях ± 2,4 |
Пределы допускаемой дополнительной погрешности измерителя, обусловленной отклонением температуры окружающего воздуха от нормальной в пределах рабочих температур на каждые 10°C. не более:
для АП-1, АП-2 ±0,6 дБ,
для АП-3, АП-4, АП-5, АП-6 ±1,0 дБ
Рабочие условия применения с АП-1 и АП2:
- температура окружающего воздуха, °С
- атмосферное давление, кПа (мм рт. ст.)
- относительная влажность при 30°С, %, не более |
от минус 25°С до 55°С
от 70 до 106,7 (от 525 до 800);
90. |
Рабочие условия применения с АП-3, АП-4, АП-5 и АП-6:
- температура окружающего воздуха, °С
- атмосферное давление, кПа (мм рт. ст.)
- относительная влажность при 30°С, %, не более |
от минус 10 °С до 55 °С
от 70 до 106,7 (от 525 до 800);
90 |
| Рабочие условия применения и транспортирования П3-42 |
по 4 группе ГОСТ 22261. |
Размеры (мм):
- устройство измерительное
- АП-1 и АП-2
- АП-3, АП-4, АП-5 и АП-6 |
166х87х48
Øх285
Øх311 |
Вес (кг):
- устройство измерительное
- АП-1 и АП-2
- АП-3, АП-4, АП-5 и АП-6 |
0,5
0,14
0,25 |
Характеристики устройства измерительного
| Результаты измерения, выводимые на индикатор (с подсветкой в темноте) |
- текущие значения В/м, А/м, мкВт/см2 , мВт/см2
- максимальные и средние значения В/м, А/м, мкВт/см2 , мВт/см2 за последние 6 минут измерения,
- результаты измерения экспозиции: (В/м)2*t, (А/м)2*t, мкВт/см2*t, где t - время с момента включения прибора |
| Дополнительные функции |
- отображение средних и максимальных значений напряженности поля за 8 часов работы на
- ПЭВМ через волоконно-оптический кабель с привязкой к реальному масштабу времени |
| Функции предупреждения |
- визуальное и звуковое оповещение при достижении одного из допустимых
- значений напряженности, ППЭ или экспозиции, вводимых пользователем в процессор |
| Калибровка |
автоматическая |
| Оптическая развязка П3-41 от ПЭВМ |
Двойной оптический кабель от 10 до 100 м. Сопряжение с ПЭВМ через через USB – порт. |
| Рабочая температура |
-10…+50°C |
| Питание |
2 аккумуляторных батареи типоразмера AA емкостью 2,85 A*ч |
| Время непрерывной работы |
не менее 24 ч |
