Назначение
Назначение Антенного преобразователя П3-80-2 с поверкой
Преобразователь П3-80-ЕН-500 измеряет среднеквадратичные значения напряженности переменного электрического и магнитного поля в различных нормируемых полосах частот, в том числе в полосах промчастоты 50 Гц и ее гармоник, в полосах 5-2000 Гц, 10-30 кГц, 2-4000 кГц, 30-300 Гц, 300-3000 Гц, 3-30 кГц, 30-300 кГц.
Описание
Описание Антенного преобразователя П3-80-2 с поверкой

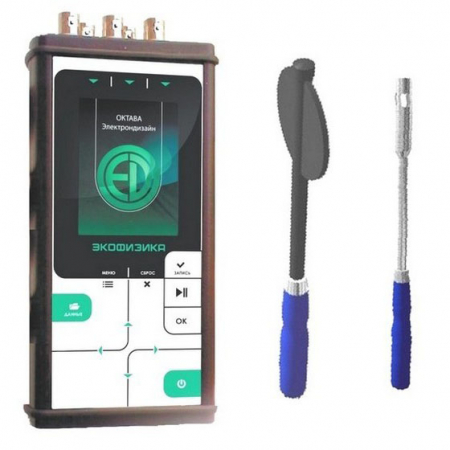

Комплект П3-80-2 включает в себя:
- индикаторный блок Экофизика-D,
- цифровой антенный преобразователь П3-80-ЕН500
- цифровой антенный преобразователь П3-80-Е
Преобразователь П3-80-ЕН-500 измеряет среднеквадратичные значения напряженности переменного электрического и магнитного поля в различных нормируемых полосах частот, в том числе в полосах промчастоты 50 Гц и ее гармоник, в полосах 5-2000 Гц, 10-30 кГц, 2-4000 кГц, 30-300 Гц, 300-3000 Гц, 3-30 кГц, 30-300 кГц.
Преобразователь П3-80-Е измеряет напряженность электростатического поля.
Значения, измеренные преобразователем П3-80-ЕН-500 или П3-80-Е, поступают в цифровом виде на через порт D-IN на индикаторный блок ЭКОФИЗИКА-D. Пользователь может также использовать для отображения результатов измерения индикаторные блоки приборов ЭКОФИЗИКА, Экофизика-110А и Экофизика-110В.
Технические характеристики
Технические характеристики Антенного преобразователя П3-80-2
| Диапазон измерения напряженности электростатического поля (П3-80-Е), кВ/м |
0,3-200 |
| Пределы допускаемой погрешности измерения НЭСП, % |
±15 |
Габаритные размеры, мм:
- П3-80-ЕН-500
- П3-80-Е
|
D500x110
473×34×34 (исп.1)
420×40×40 (исп.2) |
Масса, г
- П3-80-ЕН-500
- П3-80-Е |
250
250 |
Пределы основной относительной погрешности измерения напряженности электрического поля:
| Режим фильтрации |
Опорная частота |
Напряженность ЭП |
Погрешность |
Напряженность МП |
Погрешность |
| 50 Гц узкая полоса |
50 Гц |
420 мВ/м - 100,0 кВ/м |
±15% |
50 мА/м - 1,8** кА/м |
±15% |
| РЕЖ:50 Гц |
75 Гц |
2,0 В/м – 1,5 кВ/м |
±15% |
200 мА/м – 100 А/м
100 мА/м – 100 А/м |
±10%
±15% |
| 5-2000 Гц, |
50 Гц |
|
|
0,2-1,0 А/м
1 А/м – 1,8 кА/м |
±20%
±15% |
| 5-2000 Гц, |
75 Гц |
2,0 В/м - 1,5 кВ/м |
±15% |
500 мА/м - 100 А/м
200 мА/м - 100 А/м |
±10%
±15% |
| 10-30 кГц, |
20 кГц |
100 мВ/м - -0,5* кВ/м |
±10% |
5 мА/м -
100 А/м |
±10% |
| 2-400 кГц, |
20 кГц |
100 мВ/м - 20 В/м |
±10% |
10,0 мА/м - 20 А/м |
±10% |
| 50 Гц узкая полоса |
50 Гц |
420 мВ/м - 100,0 кВ/м |
±15% |
50 мА/м - 1,8** кА/м |
±15% |
| 30-300 Гц |
50 Гц |
1 В/м - 100,0 кВ/м |
±15% |
0,3-1,0 А/м
1 А/м – 1,8 кА/м |
±20%
±15% |
| 300-3000 Гц |
500 Гц |
2,0 В/м - 1,5 кВ/м |
±10% |
100 мА/м - 100 А/м |
±15% |
| 3-30 кГц |
10 кГц |
100 мВ/м - 0,5* В/м |
±10% |
5 мА/м - 100 А/м |
±15% |
| 30-300кГц |
100 кГц |
200 мВ/м - 20 В/м |
±10% |
5,0 мА/м - 20 А/м |
±15% |
