Назначение

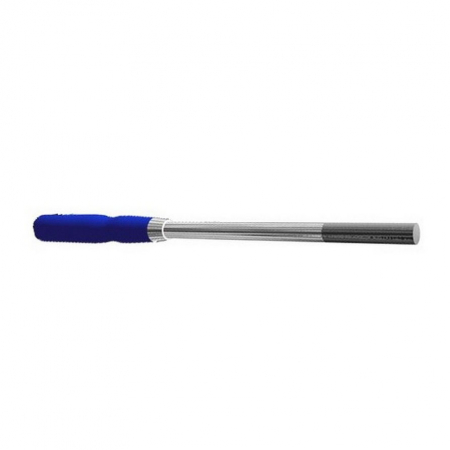

Назначение Измерителя П3-81-01
Преобразователь П3-81-01 измеряет модуль и три взаимно-перпендикулярные компоненты магнитной индукции геомагнитного поля, а также среднеквадратичные значения модуля и трех компонент переменного магнитного поля частоты 50 Гц.
Описание
Описание Измерителя П3-81-01
Преобразователь П3-81-01 измеряет модуль и три взаимно-перпендикулярные компоненты магнитной индукции геомагнитного поля, а также среднеквадратичные значения модуля и трех компонент переменного магнитного поля частоты 50 Гц.
Измеренные значения передаются в цифровом виде на выход преобразователей и могут быть представлены на экране индикаторных блоков семейства ЭКОФИЗИКА и ЭКОТЕРМИНАЛ. С помощью адаптеров телеметрии ЭКО-DIN-DOUT и ЭКО-DINx2 результаты измерений цифровых преобразователей могут быть переданы в компьютер.
При укомплектовании индикаторным блоком ЭКОФИЗИКА-D (входит в состав приборов ЭКОФИЗИКА, ЭКОФИЗИКА-110А, ЭКОФИЗИКА-110В, ЭКОТЕРМИНАЛ), цифровой преобразователь П3-81-01 превращается в один из вариантов исполнения прибора П3-81.
П3-81-1 (мкТл) - цифровой антенный преобразователь слабого постоянного (геомагнитного) магнитного поля (выдает цифровые значения напряженности магнитного поля в трех направлениях, модуль вектора напряженности).
| Диапазоны измерений магнитной индукции постоянного магнитного поля |
от 1 до 500 мкТл |
|---|
| Диапазоны измерений магнитной индукции магнитного поля частоты 50 Гц |
от 0,5 до 350 мкТл
(от 0,4 до 280 А/м)
|
|---|
| Пределы допускаемой абсолютной погрешности измерений магнитной индукции постоянного магнитного поля |
± (0,3 + 0,075•Ви) мкТл |
|---|
| Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения магнитной индукции переменного магнитного поля |
± (0,1 + 0,1•Ви) мкТл |
|---|
| Габаритные размеры, не более (диаметр х длина), мм |
35 х 540 |
|---|
| Масса, г |
250 |
|---|
| Интерфейс |
DIN |
|---|
