Назначение

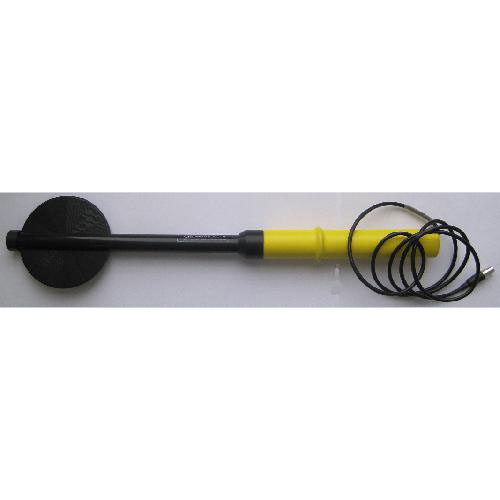

Назначение Антенны П6-70 измерительной магнитной для приборов ОКТАВА-110
Антенна П6-70 предназначена для измерений напряженности магнитного поля в диапазоне частот 5 Гц – 500 кГц. Чувствительность антены П6-70 оптимизирована для контроля биологически опасных уровней ЭМП, указанных в гигиенических нормативах. Антенны могут подсоединяться к анализаторам спектра, осциллографам, вольтметрам и иным вторичным приборам с помощью блока питания ОКТАФОН.
Описание
Описание Антенны П6-70 измерительной магнитной для приборов ОКТАВА-110
Приборы ЭКОФИЗИКА и ЭКОФИЗИКА-110А имеют специальные режимы фильтрации сигналов антенн П6-70, при которых обеспечиваются прямые показания напряженности поля в нормируемых полосах частот.
Особенности Антенны П6-70
| Широкий диапазон измерений |
Каждая антенна (электрического и/или магнитного поля) позволяет проводить измерения как очень слабых уровней, характерных для жилых помещений, так и очень сильных, в том числе вблизи мощных ЛЭП. |
| Графический индикатор |
Данные представлены в табличном и графическом виде |
| Пленочная клавиатура |
Долгая служба, защита от пыли и влаги |
| Выбор языка |
При включении прибора пользователь может выбрать удобный для него язык (Русский/Английский/…). Надписи на клавишах выполнены по-русски и по-английски |
| Встроенная память |
Все результаты можно записать в память прибора одним нажатием кнопки |
| Связь с компьютером |
Просто соедините прибор с USB портом вашего компьютера типовым USB-кабелем. Компьютер сам обнаружит новое устройство памяти, как если бы к нему был подключен обычный диск. |
| Комплект |
Режим встроенного программного обеспечения для прибора ОКТАВА-110А, антенна электрического поля, антенна магнитного поля |
| Рабочий диапазон частот |
0,005…400 кГц |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки вдиапазоне частот 20 Гц…100 кГц |
±1,5 дБ |
| Питание |
биполярное, от источника постоянного напряжения ±6,5…±18 В |
| Максимальная потребляемая мощность |
не более 0,2 Вт |
| Габаритные размеры |
500х111х41 мм |
| Масса |
305 г |
Коэффициенты калибровки (K), верхняя граница диапазона измерений напряженности магнитного поля (Hmax), спектральная плотность собственных шумов (SH):
| f, кГц |
0,005 |
0,02 |
0,05 |
0,1 |
0,3 |
1 |
2 |
3 |
10 |
30 |
100 |
400 |
| K, дБ (1/Ом х м) |
85,8 |
73,8 |
65,8 |
59,8 |
50,4 |
40,8 |
36,8 |
35,4 |
34,0 |
33,8 |
33,8 |
33,8 |
| Hmax, дБ (1 А/м) |
74,0 |
74,0 |
74,0 |
74,0 |
64,5 |
55,0 |
51,0 |
49,6 |
48,1 |
48,0 |
39,8 |
25,8 |
| SH, дБ (А/м Гц^0,5) |
-42.5 |
-56.0 |
-65.5 |
-76.0 |
-86.9 |
-97.5 |
-102.5 |
-104.9 |
-107.8 |
-109.0 |
-109.0 |
-109.0 |
Диапазоны измерений НМП антенны П6-70 с индикаторно-измерительными блоками приборов ЭКОФИЗИКА и ЭКОФИЗИКА-110А:
| Полоса |
50 Гц |
5…2000 Гц |
10…30 кГц |
2…400 кГц |
| Порог чувствительности |
1,0 мА/м |
40 мА/м |
1,0 мА/м |
3,0 мА/м |
| Нижний предел измерений |
5,0 мА/м |
60 мА/м |
1,71 мА/м |
5,0 мА/м |
| Верхний предел измерений |
5,0 кА/м |
0,69 кА/м |
0,49 кА/м |
0,064 кА/м |
