Назначение

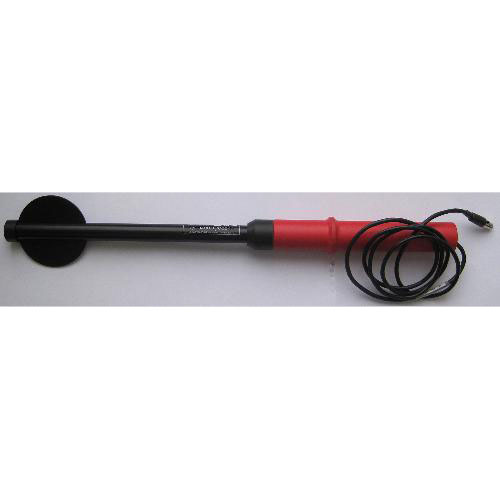

Назначение Антенна П6-71 измерительной электрической для приборов ОКТАВА-110, Экофизика
Антенны П6-71 предназначены для измерений напряженности электрического поля в диапазоне частот 5 Гц – 500 кГц. Чувствительность антенны оптимизирована для контроля биологически опасных уровней ЭМП, указанных в гигиенических нормативах. Антенна П6-71 может подсоединяться к анализаторам спектра, осциллографам, вольтметрам и иным вторичным приборам с помощью блока питания ОКТАФОН.
Описание
Описание Антенна П6-71 измерительной электрической для приборов ОКТАВА-110, Экофизика
Антенны П6-71 предназначены для измерений напряженности электрического поля в диапазоне частот 5 Гц – 500 кГц. Чувствительность антенны оптимизирована для контроля биологически опасных уровней ЭМП, указанных в гигиенических нормативах. Антенна П6-71 может подсоединяться к анализаторам спектра, осциллографам, вольтметрам и иным вторичным приборам с помощью блока питания ОКТАФОН.
Приборы ЭКОФИЗИКА и ЭКОФИЗИКА-110А имеют специальные режимы фильтрации сигналов Антенны П6-71, при которых обеспечиваются прямые показания напряженности поля в нормируемых полосах частот.
Особенности Антенна П6-71 измерительной электрической:
| Широкий диапазон измерений |
Каждая антенна (электрического и/или магнитного поля) позволяет проводить измерения как очень слабых уровней, характерных для жилых помещений, так и очень сильных, в том числе вблизи мощных ЛЭП. |
| Графический индикатор |
Данные представлены в табличном и графическом виде |
| Пленочная клавиатура |
Долгая служба, защита от пыли и влаги |
| Выбор языка |
При включении прибора пользователь может выбрать удобный для него язык (Русский/Английский/…). Надписи на клавишах выполнены по-русски и по-английски |
| Встроенная память |
Все результаты можно записать в память прибора одним нажатием кнопки |
| Связь с компьютером |
Просто соедините прибор с USB портом вашего компьютера типовым USB-кабелем. Компьютер сам обнаружит новое устройство памяти, как если бы к нему был подключен обычный диск. |
| Комплект |
Режим встроенного программного обеспечения для прибора ОКТАВА-110А, антенна электрического поля, антенна магнитного поля |
| Рабочий диапазон частот |
0,005…400 кГц |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки вдиапазоне частот 20 Гц…100 кГц |
±1,5 дБ |
| Питание |
биполярное, от источника постоянного напряжения ±6,5…±18 В |
| Максимальная потребляемая мощность |
не более 0,2 Вт |
| Габаритные размеры |
500х111х41 мм |
| Масса |
305 г |
Коэффициенты калибровки (K),верхняя граница диапазона измерений напряженности электрического поля (Emax), спектральная плотность собственных шумов (SE):
| f, кГц |
0,005 |
0,02 |
0,05 |
0,1 |
0,3 |
1 |
2 |
3 |
10 |
30 |
100 |
400 |
| K, дБ (1/м) |
102,0 |
90,0 |
82,0 |
76,0 |
66,6 |
57,0 |
53,0 |
51,6 |
50,2 |
50,0 |
50,0 |
50,0 |
| Emax, дБ (1 В/м) |
100,0 |
100,0 |
100,0 |
94,0 |
84,6 |
75,0 |
71,0 |
69,6 |
68,2 |
68,0 |
56,0 |
42,0 |
| SH, дБ (В/м Гц^0,5) |
-6,0 |
-19,5 |
-27,5 |
-33,5 |
-43,4 |
-53,5 |
-58,8 |
-61,6 |
-66,8 |
-68,0 |
-69,0 |
-69,0 |
Диапазоны измерений НЭП антенны П6-71 с индикаторно-измерительными блоками приборов ОКТАВА-110А и ЭКОФИЗИКА-110А:
| Полоса |
50 Гц |
5…2000 Гц |
10…30 кГц |
2…400 кГц |
| Порог чувствительности |
120 мВ/м |
0,9 В/м |
46 мВ/м |
200 мВ/м |
| Нижний предел измерений |
420 мВ/м |
4,8 В/м |
190 мВ/м |
750 мВ/м |
| Верхний предел измерений |
100 кВ/м |
4,4 кВ/м |
3,0 кВ/м |
3,0 кВ/м |
