Назначение
Назначение Измерителя "В-50 -2":
Измеритель "В-50-2"представляет собой портативный прибор с изотропным (трехкоординатным) датчиком поля.
Измеряет среднеквадратическое значение напряженности и индукции магнитного поля промышленной частоты 50 Гц в полосе ± 1 Гц.
"В-50-2" поставляется с поверкой. Номер в Госреестре средств измерений РФ 73149-18
Описание
Описание Измерителя "В-50 -2":
Измеритель "В-50-2"представляет собой портативный прибор с изотропным (трехкоординатным) датчиком поля.
Измеряет среднеквадратическое значение напряженности и индукции магнитного поля промышленной частоты 50 Гц в полосе ± 1 Гц.
Измеритель "В-50-2" по частотному и динамическому диапазонам, погрешности измерения полностью отвечает всем требованиям:
- СанПиН 2.2.4.3359-16 («Санитарно-эпидемиологические требования к физическим факторам на рабочих местах»)
- Законов:
- 102 ФЗ «Об обеспечении единства измерений»,
- 184 ФЗ «О техническом регулировании»
- Приказов:
- Минздравсоцразвития № 1034н «Об утверждении Перечня измерений…»
- Минтруда № 33н «Об утверждении Методики проведения специальной оценки условий труда …»
Принцип функционирования прибора "В-50-2" основан на измерении магнитной индукции тремя взаимно ортогональными преобразователями Холла. Для компенсации температурных девиаций служит специальная схема измерения температуры датчиков, корректирующая входные токи преобразователей Холла. Выделение полосы частот, пересчет сигналов с датчиков в среднеквадратическую величину (напряженность или индукцию) магнитного поля производится специальной программой обработки результатов.
Одновременно программно определяется значение расширенной неопределенности измерений, требуемое действующими НПА. Результаты измерений индицируются на жидкокристаллическом экране прибора.
Основные области применения измерителя "В-50-2":
- контроль относящихся к сфере государственного регулирования норм по электромагнитной безопасности при проведении специальной оценки условий труда,
- производственного контроля,
- при определении безопасности жилых и производственных помещений,
- в области экологической безопасности населения,
- научные исследования.
Динамический диапазон измерений магнитного поля: от 50 мкТл (40 А/м) до 150 мТл (120 кА/м).

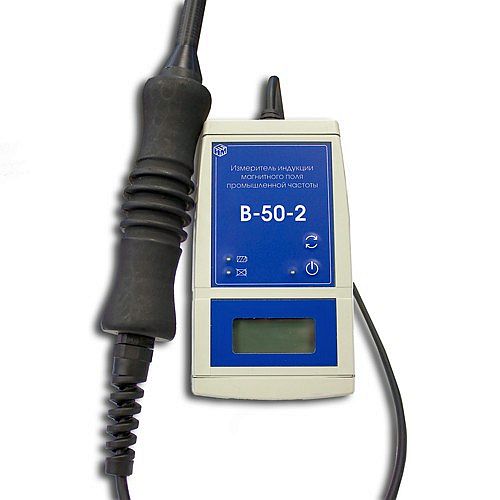

На лицевой панели прибора "В-50-2" находятся:
- Индикатор «заряд аккумуляторных батарей».
- Индикатор «сбой в процессе заряда».
- Кнопка смены единиц измерения (мТл - кА/м).
- Кнопка включения/выключения.
- Индикатор включенного состояния.
Измеритель "В-50-2" предназначен для эксплуатации в помещениях и на открытых территориях.
Метрологические характеристики измерителя "В-50-2"
| Диапазон частот, Гц |
от 49 до 51 |
| Диапазон измерений средних квадратических значений модуля магнитной индукции магнитного поля, мТл (напряженности магнитного поля, кА/м) |
от 0,05 до 150 (от 0,04 до 120) |
| Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряженности электрического поля |
± 15 % |
Технические характеристики измерителя "В-50-2"
| Напряжение питания постоянного тока, В |
от 3,6 до 4,6 |
| Время непрерывной работы измерителя без подзарядки аккумуляторной батареи, час, не менее |
8 |
| Масса измерителя, г, не более |
350 |
Габаритные размеры, мм, не более:
- измерительно-индикаторного блока (высота × ширина × длина)
- антенны (длина х диаметр)
- рабочей части антенны (длина х диаметр) |
130×75×30
350×35
100×12 |
| Питание |
три аккумулятора типа ААА |
| Длительность работы без подзарядки аккумуляторов, час, не менее |
8 |
| Срок службы, лет, не менее |
5 |
Рабочие климатические условия:
- температура окружающего воздуха от минус 20 до плюс 45 °С;
- относительная влажность воздуха до 95 % при температуре 25 °C.
| Наименование, тип |
Количество |
| Измеритель магнитной индукции магнитного поля промышленной частоты В-50-2 |
1 шт. |
| Паспорт |
1 экз. |
| Руководство по эксплуатации |
1 экз. |
| Методика поверки |
1 экз. |
| Блок питания |
1 шт. |
| Сумка укладочная |
1 шт. |
"В-50-2". Номер в Госреестре средств измерений РФ 73149-18
