Назначение
Назначение Дозиметра-радиометра МКС-АТ1125А

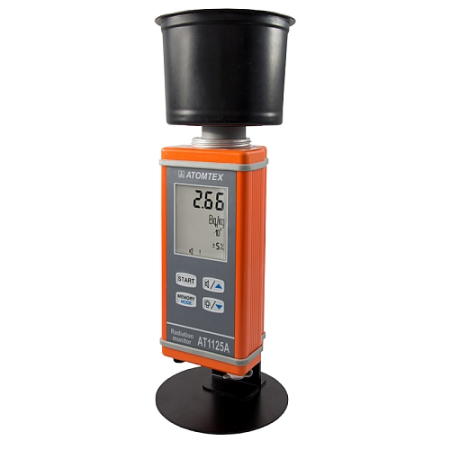

Портативные высокочувствительные дозиметры-радиометры МКС-АТ1125, предназначенные для поиска и обнаружения гамма-источников, измерения мощности амбиентного эквивалента дозы гамма-излучения, плотности потока альфа- и бета-частиц с плоских загрязненных поверхностей, а так же для оперативной оценки удельной активности 137Cs в пробах с использованием сосуда Маринелли объемом 0,5 л.
Описание
Описание Дозиметра-радиометра МКС-АТ1125А
Благодаря применению NaI(Tl)-сцинтилляционного детектора приборы МКС-АТ1125 имеют высокую чувствительность и способность быстро реагировать на незначительные изменения радиационного фона, при этом позволяют с высокой точностью осуществлять измерения мощности дозы в широком диапазоне энергий гамма-излучения благодаря использованию корректирующей функции “спектр-доза” в энергетическом диапазоне 0,05 - 3 МэВ.
В приборах МКС-АТ1125 реализована возможность проведения радиометрического экспресс-контроля проб на содержание 137 с использованием “оконного метода”.

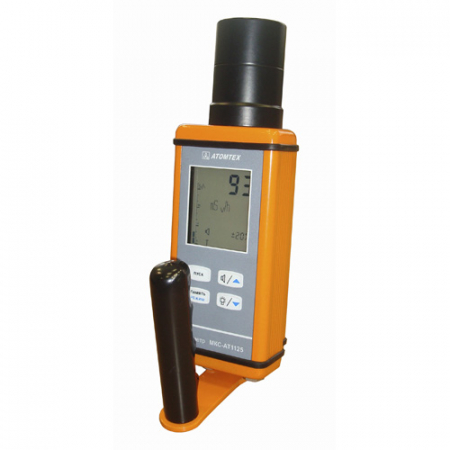

Дозиметр-радиометр МКС-АТ1125А кроме сцинтилляционного детектора содержит счетчик Гейгера-Мюллера, что значительно расширяет диапазон измерения мощности амбиентного эквивалента дозы гамма-излучения.

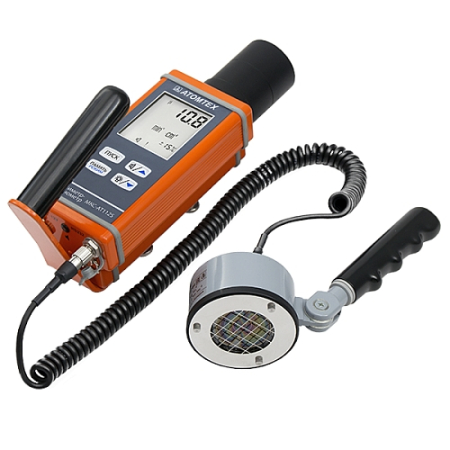

В состав дозиметров-радиометров МКС-АТ1125 может быть включен внешний интеллектуальный блок детектирования БДПС-02, позволяющий измерять плотность потока альфа- и бета-частиц с загрязненных поверхностей, мощность амбиентного эквивалента дозы и дозы рентгеновского и гамма-излучения.
- Многофункциональность
- Высокая чувствительность
- Возможность работы в широком диапазоне температур в полевых условиях
- Система встроенной светодиодной стабилизации измерительного тракта
- Сигнализация о превышении пороговых уровней
- Хранение в памяти прибора до 100 результатов измерений
- Запись, хранение и передача измеряемых значений в ПЭВМ
Дозиметры-радиометры МКС-АТ1125 и МКС-АТ1125А cоответствуют нормам по безопасности EN 61010-1:1990 и требованиям по электромагнитной совместимости
EN 55022:1998+A1:2000+A2:2003
EN 55024:1998+A1:2001+A2:2003
IEC 61000-4-2:2001
IEC 61000-4-3:2008
Дозиметры-радиометры МКС-АТ1125 и МКС-АТ1125А внесены в Государственные реестры средств измерений Республики Беларусь, Российской Федерации, Украины и Казахстана.
- Мониторинг радиационно опасных объектов и помещений
- Мониторинг окружающей среды
- Металлургическая промышленность
- Контроль сырья и продуктов питания

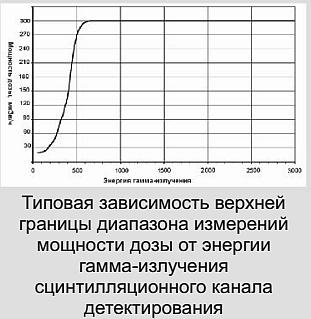

Типовая зависимость верхней границы диапазона измерений мощности дозы от энергии гамма-излучения сцинтилляционного канала детектирования

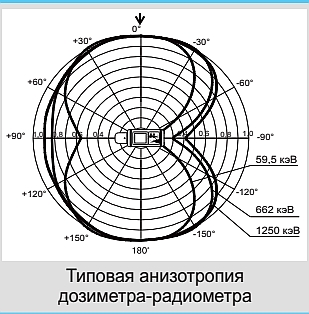

Типовая анизотропия
Технические характеристики
Технические характеристики Дозиметра-радиометра МКС-АТ1125А
Детектор
- МКС-АТ1125
- МКС-АТ1125A
- БДПС-02
|
сцинтилляционный NaI(TI) - Ø25x40 мм
сцинтилляционный NaI(TI) - Ø25x40 мм,
встроенный счетчик Гейгера-Мюллера
торцевой счетчик Гейгера-Мюллера |
Диапазон измерения
- мощности амбиентного эквивалента дозы
рентгеновского и гамма-излучения
- МКС-АТ1125
- МКС-АТ1125А
- БДПС-02
- амбиентного эквивалента дозы рентгеновского
и гамма-излучения
- МКС-АТ1125
- МКС-АТ1125А
- БДПС-02 |
30 нЗв/ч…300 мкЗв/ч
30 нЗв/ч…100 мЗв/ч
0,1 мкЗв/ч…30 мЗв/ч
10 нЗв…10 мЗв
10 нЗв…100 мЗв
0,1 мкЗв…30 мЗв |
Предел основной погрешности измерения
мощности дозы и дозы
- МКС-АТ1125, МКС-АТ1125А
- БДПС-02 |
± 15 %
± 20 % |
Энергетическая зависимость чувствительности
- в диапазоне энергий 50 кэВ…3 МэВ
- в диапазоне энергий 20 кэВ…3 МэВ (БДПС-02) |
± 15 %
± 30 % |
Диапазон измерения плотности потока
- альфа-частиц (БДПС-02)
- бета-частиц (БДПС-02) |
2,4…106 част./(мин·см2)
6…106 част./(мин·см2) |
Энергетический диапазон регистрируемого
рентгеновского и гамма излучения
- МКС-АТ1125, МКС-АТ1125А
- БДПС-02 |
50 кэВ…3МэВ
20 кэВ…3МэВ |
Диапазон максимальных энергий спектра
регистрируемых бета-частиц (БДПС-02) |
155 кэВ…3,54 МэВ |
Чувствительность МКС-АТ1125, МКС-АТ1125А
- по 137Cz
- по 241Am
- БДПС-02 по 137Cz |
350 имп·с-1/мкЗв·ч-1
3800 имп·с-1/мкЗв·ч-1
6,6 имп·с-1/мкЗв·ч-1 |
Диапазон измерения удельной активности 137Cz
с использованием сосуда Маринелли объемом 0,5 л. |
102…105 Бк/кг |
Основная погрешность измерения удельной
активности 137Cz |
± 20 % |
| Диапазон измерения скорости счета |
1 - 105 с-1 |
Время измерения естественного радиационного
фона 0,1 мкЗв/ч со статистической погрешностью
±20 % (Р=0,95) |
менее 15 с |
Время обнаружения источника 137Cz активностью
10 кБк на расстоянии 5 см |
менее 2 с |
| Питание |
от встроенного блока Ni-MN аккумуляторов (БА)
или от сети переменного тока через сетевой адаптер.
Заряд БА осуществляется от следующих видов
источников питания:
а) сети переменного тока напряжением (230 ± 23) В,
частотой (50±1) Гц;
б) внешнего источника постоянного тока с
напряжением 12 (+2,0; -1,5) В и выходным током
не менее 1 А. |
Время непрерывной работы от встроенного блока
аккумуляторов |
не менее 24 ч |
| Время установления рабочего режима |
1 мин |
| Диапазон рабочих температур |
-20…+50°С |
Относительная влажность воздуха при
температуре 35°С и более низких температурах
без конденсации влаги |
до 90% |
Степень защиты
- МКС-АТ1125, МКС-АТ1125А
- БДПС-02 |
IР54
IP65 |
Габаритные размеры, масса
- МКС-АТ1125, МКС-АТ1125А
- БДПС-02 |
258x85x67 мм, 1,0 кг
138x86x60 мм, 0,3 кг |
| Наименование прибора, тип |
Примечание |
| Базовый комплект МКС-АТ1125, МКС-АТ1125А |
| дозиметр-радиометр |
|
| адаптер сетевой |
Для заряда блока аккумуляторов от
электрической сети |
| ручка |
Для удобства работы с дозиметром |
| чехол |
|
| руководство по эксплуатации |
Содержит методику поверки |
| Дополнительно к дозиметрам можно заказать: |
| блок детектирования БДПС-02 |
Для контроля альфа- и бета-излучения.
Поставляется с кабелем БД для
подключения к дозиметру. |
| комплект для подключения дозиметра к COM-порту ПК |
Кабель интерфейсный |
Требует
использования
прикладного ПО |
комплект для подключения дозиметра или блока
детектирования БДПС-02 к USB-порту ПК |
Кабель БД, адаптер
USB-БД, кабель USB |
комплект для подключения блока детектирования
БДПС-02 к COM-порту ПЭВМ |
Кабель БД, адаптер БД,
нульмодемный кабель,
адаптер сетевой |
| прикладное ПО «ATexch» с руководством оператора |
Для работы при подключении к ПК |
кабель для подключения дозиметра
к источнику «+12В» |
Для заряда блока аккумуляторов от
источника «+12В» |
| штанга телескопическая 1,7 м |
Для проведения измерений в
труднодоступных местах |
программно-технические средства
для экспресс-контроля удельной
активности 137 Cz от 50 Бк/кг |
Для работы в полевых условиях с
использованием сосуда Маринелли 0,5 л
(2 шт.) и подставки для прибора |
программно-технические средства
для контроля удельной активности
радона в воздухе помещений по
методике МВИ.МН 2526-2006 |
ПО, методика, картриджи, герметично
закрывающиеся сосуды, блок защиты,
футляр блока защиты |
| упаковочный дипломат |
|
| упаковочная сумка |
|
