Назначение

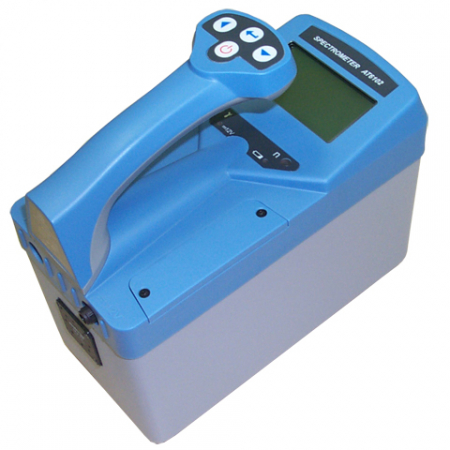

Назначение прибора МКС-АТ6102С
Прибор МКС-АТ6102С используется для регистрации гамма-излучения, поиска гамма-источников и радиоактивных загрязнений, измерения энергетического распределения гамма-излучения и идентификации радионуклидов, а также для измерения мощности дозы гамма-излучения
Описание
Описание прибора МКС-АТ6102С
ПРИНЦИП ДЕЙСТВИЯ МКС-АТ6102 спектрометра:
Для регистрации гамма-излучения, поиска гамма-источников и радиоактивных загрязнений, измерения энергетического распределения гамма-излучения и идентификации радионуклидов, а также для измерения мощности дозы гамма-излучения в приборах МКС-АТ6102 используется высокочувствительный сцинтилляционный детектор на основе NaI(Tl). Для расширения диапазона измерения мощности дозы гамма-излучения в приборах предусмотрен дополнительный дозиметрический канал на счетчике Гейгера-Мюллера.
В модели МКС-АТ6102 для регистрации нейтронного излучения и обнаружения источников нейтронов, оценки скорости счета нейтронов используются два встроенных пропорциональных гелиевых счетчика медленных нейтронов, размещенных в полиэтиленовом замедлителе.

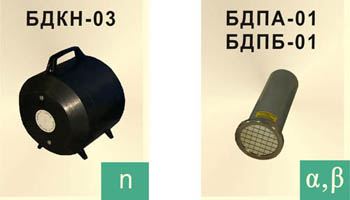

В спектрометрах МКС-АТ6102 предусмотрена возможность подключения внешних блоков детектирования для измерения плотности потока альфа- и бета-частиц с загрязненных поверхностей (БДПА-01 и БДПБ-01) и для измерения мощности амбиентного эквивалента дозы нейтронного излучения (БДКН-03).
ОБЛАСТИ ПРИМЕНЕНИЯ спектрометра МКС-АТ6102:
- Ликвидация последствий ядерных и радиационных аварий, радиационный контроль при проведении дезактивационных работ
- Радиационный мониторинг окружающей среды, территорий и объектов
- Контроль, утилизация, захоронение радиоактивных отходов
- Пограничный и таможенный контроль за несанкционированным перемещением радиоактивных источников и веществ
- Атомная промышленность и АЭС
- Геологоразведка
- Производство радиофармпрепаратов
- Ядерная медицина
- Научные исследования
- Обнаружение источников гамма-, нейтронного, а также альфа- и бета-излучений
- Обнаружение, локализация источника радиоактивного излучения и идентификация его изотопного состава в режиме реального времени
- Многофункциональность
- Моноблочное исполнение
- Оперативный и экспертный режимы работы
- Встроенный GPS-модуль для привязки результатов измерения к географическим координатам местности
- Встроенная непрерывная автоматическая светодиодная стабилизация энергетической шкалы спектрометра, периодическая подстройка энергетической шкалы спектрометра от контрольной пробы на основе KСl
- Цифровая термокомпенсация спектрометрического тракта от встроенного датчика температуры
- Звуковая, визуальная и вибрационная сигнализация при поиске гамма- излучающих радионуклидов и при превышении пороговых уровней по мощности дозы, плотности потока, скорости счета
- Запись и хранение в памяти до 700 спектров
- Возможность работы в широком диапазоне температур в полевых условиях
- Возможность обмена данными с ПК по интерфейсу USB или Bluetooth
- Возможность подключения внешних блоков детектирования
Возможности
 |
Измерение мощности дозы гамма-излучения
и скорости счета нейтронов |
 |
Идентификация гамма-излучающих
радионуклидов |
 |
Отображение и обработка спектра |
| Основные характеристики спектрометров |
МКС-АТ6102
(γ, n) |
МКС-АТ6102А
(γ) |
МКС-АТ6102В
(γ) |
| Детектор гамма-излучения |
Сцинтилляционный NaI(Tl) Ø40x40 мм;
Счетчик Гейгера-Мюллера |
Сцинтилляционный NaI(Tl) Ø40x80 мм;
cчетчик Гейгера-Мюллера |
| Детектор нейтронного излучения |
Два 3He-пропорциональных счетчика нейтронов |
– |
– |
| Диапазон энергий гамма-излучения |
20 кэВ…3 MэВ |
| Диапазон энергий нейтронного излучения |
0,025 эВ…14 МэВ |
– |
– |
| Идентификация радионуклидов |
промышленные, естественные, медицинские
(По отдельному заказу возможно изменение библиотеки идентифицируемых радионуклидов) |
| Типовое энергетическое разрешение для энергии 662 кэВ (137Cs) |
7,5% |
7,5% |
8% |
| Максимальная входная статистическая загрузка |
не менее 1,5·105 c-1 |
| Время обнаружения источника 137Сs активностью 50 кБк на расстоянии 20 см |
не более 2 с |
| Время обнаружения с вероятностью 0,9 источника 252Сf с выходом нейтронов 1,8·104 нейтрон/с на расстоянии 20 см |
не более 5 с |
– |
– |
| Диапазон измерения мощности амбиентного эквивалента дозы гамма-излучения |
0,01…300 мкЗв/ч [NaI(Tl)]
10 мкЗв/ч…100 мЗв/ч [Г-М] |
0,01…150 мкЗв/ч
[NaI(Tl)] 10 мкЗв/ч…100 мЗв/ч [Г-М] |
| Предел основной относительной погрешности измерений мощности дозы |
±20% |
| Чувствительность к гамма-излучению, не менее |
|
|
|
| 241Am |
6600 имп·с-1(мкЗв·ч-1) |
11600 имп·с-1/(мкЗв·ч-1) |
| 137Сs |
850 имп·с-1/(мкЗв·ч-1) |
1700 имп·с-1/(мкЗв·ч-1) |
| 60Сo |
430 имп·-1/(мкЗв·ч-1) |
840 имп·с-1/(мкЗв·ч-1) |
| Энергетическая зависимость чувствительности относительно энергии 662 кэВ (137Cs) |
±20% [NaI(Tl)] (в диапазоне энергий 50 кэВ 3 МэВ)
±25% [Г-М] (в диапазоне энергий 60 кэВ 3 МэВ) |
| Чувствительность к прямому нейтронному излучению, не менее |
|
|
|
| Pu-Be |
0,28 имп.·см2/нейтр. |
– |
– |
| 252Сf |
0,5 имп.·см2/нейтр. |
– |
– |
| Количество каналов АЦП |
1024 |
1024 |
1024 |
| Время установления рабочего режима |
не более 1 мин |
не более 1 мин |
не более 1 мин |
| Время непрерывной работы |
не менее 18 ч |
не менее 25 ч
|
| При работе с внешними блоками детектирования |
не менее 15 ч |
не менее 17 ч
|
| Степень защиты |
IР65
|
| Устойчивость к падению |
с высоты до 20 см на твердую поверхность
|
| Диапазон рабочих температур |
от -20°С до +50°С
|
| Относительная влажность воздуха при температуре ≤35°С без конденсации влаги |
до 95 %
|
| Соединение с ПК |
USB, Bluetooth
|
| Габаритные размеры, масса |
230х115х212 мм |
230х115х177 мм |
230х115х177 мм |
| Масса |
2,5 кг |
1,9 кг |
2,15 кг |
| Цена с НДС, доллары США |
8.177,40 |
7.139,00 |
7.847,00 |
| Основные характеристики внешних блоков детектирования |
БДПА-01
(α) |
БДПБ-01
(β) |
БДКН-03
(n) |
| Детектор |
Сцинтилляционный, ZnS(Ag) Ø60 мм |
Сцинтилляционная пластмасса Ø60 мм |
3He счетчик в полиэтиленовом замедлителе |
| Диапазон энергий |
4…7 МэВ |
155 кэВ…3,5 МэВ |
0,025 эВ…14 МэВ |
| Диапазон измерения |
0,5…105
част./(мин·см2)
(плотность потока) |
3…5·105
част./(мин·см2)
(плотность потока) |
0,1 мкЗв/ч…10 мЗв/ч
(мощность дозы) |
| Чувствительность |
0,15
(имп·с-1)/(част.·мин-1·см-2)
(239Pu) |
0,3
(имп·с-1)/(част.·мин-1·см-2)
(90Sr+90Y) |
0,355 имп·с-1/мкЗв·ч-1
(Pu-Be) |
| Предел основной относительной погрешности измерений |
±20% |
±20% |
±20% |
| Степень защиты |
IР54 |
IР54 |
IР54 |
| Габаритные размеры |
Ø87x205 мм |
Ø87x205 мм |
314х220х263 мм |
| Масса |
0,55 кг |
0,65 кг |
8 кг |
| Цена с НДС, доллары США |
1.323,96 |
1.356,41 |
2.583,02 |
Внешний вид и технические характеристики могут быть изменены
| Наименование прибора, тип |
Примечание |
Цена с НДС,
доллары США |
| Базовый комплект МКС-АТ6102 |
|
| спектрометр |
|
|
| адаптер сетевой |
|
|
| кабель для подключения спектрометра к источнику «+12 В» |
Для заряда блока аккумуляторов от источника «+12 В» |
|
| руководство по эксплуатации |
|
|
| комплект принадлежностей: |
|
|
| - контрольная проба |
На основе калия хлористого галургического
ГОСТ 4568-95 |
|
| - упаковочная сумка |
Сумка для хранения и переноски спектрометра и принадлежностей |
|
| Дополнительно можно заказать: |
|
| блок детектирования альфа-излучения БДПА-01 с комплектом запасных защитных пленок |
При закупке внешних БД (БДПА-01, БДПБ-01, БДКН-03) необходимо также заказать кабель БД для подключения внешних БД |
1 822 |
| блок детектирования бета-излучения БДПБ-01 с комплектом запасных защитных пленок |
1 822 |
| блок детектирования нейтронов БДКН-03 |
3 432 |
| штанга телескопическая 1,7 м |
Для проведения измерений в труднодоступных местах (для БДПА-01, БДПБ-01) |
207 |
| кабель БД |
Для подключения БДПА-01, БДПБ-01 или БДКН-03 к спектрометру |
166 |
| упаковочный кейс |
Для упаковки внешних БД (БДПА-01, БДПБ-01) |
352 |
