Назначение
Назначение Гамма-радиометра РКГ-АТ1320С:

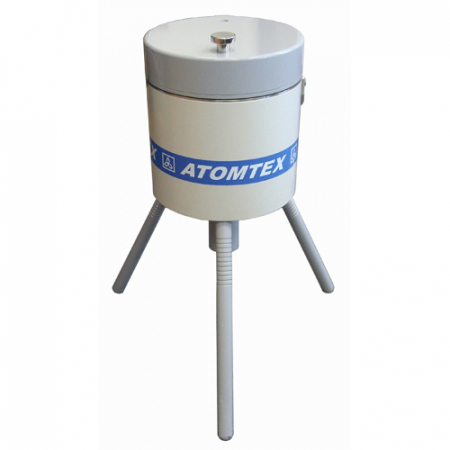

Высокочувствительный широкодиапазонный избирательный сцинтилляционный гамма-радиометр РКГ-АТ1320C спектрометрического типа предназначен для измерения объемной (удельной) активности радионуклидов 131I, 134Cs, 137Cs, 40K, 226Ra, 232Th в пробах с использованием сосуда Маринелли емкостью 1 л и плоских сосудов емкостью 0,5 и 0,1 л.
Описание
Описание Гамма-радиометра РКГ-АТ1320С:
Высокочувствительный широкодиапазонный избирательный сцинтилляционный гамма-радиометр РКГ-АТ1320C спектрометрического типа предназначен для измерения объемной (удельной) активности радионуклидов 131I, 134Cs, 137Cs, 40K, 226Ra, 232Th в пробах с использованием сосуда Маринелли емкостью 1 л и плоских сосудов емкостью 0,5 и 0,1 л.
- Интеллектуальный блок детектирования спектрометрического типа с интерфейсом USB
- Встроенная непрерывная автоматическая светодиодная стабилизация энергетической шкалы радиометра, контроль сохранности градуировки и автоподстройка при помощи контрольной пробы на основе KСl
- Идентификация радионуклидов
- Автоматическое вычитание фона
- Измерение активности проб в широком диапазоне плотностей материалов
- Возможность использования как в стационарных, так и в мобильных лабораториях радиационного контроля
- Методическое и метрологическое обеспечение измерений
- Радиационно-защитные мероприятия при ядерных авариях
- Контроль питьевой воды
- Контроль пищевой продукции
- Контроль продукции агропромышленного комплекса
- Контроль минерального сырья, почвы, стройматериалов, лесоматериалов и др.
- Контроль продукции, сырья и отходов в металлургии, горнорудной и нефтедобывающей промышленности
- Контроль радиоактивных отходов и сбросов в атомной промышленности
Принцип действия радиометра РКГ-АТ1320C основан на анализе амплитудного распределения импульсов с блока детектирования. Информация с блока детектирования в режиме реального времени считывается ПК и после обработки выводится на монитор.
Специализированное программное обеспечение РКГ-АТ1320C, установленное в ПК, предназначено для управления режимами работы радиометра, отображения накопленной информации, вычисления активности и погрешности измерения гамма-излучающих радионуклидов в геометриях измерения, ведения электронного журнала результатов измерений.
В ходе измерений у РКГ-АТ1320C осуществляется предварительный анализ радионуклидного состава пробы.
Вычисление активности осуществляется по результатам идентификации присутствующих в контролируемой пробе радионуклидов.

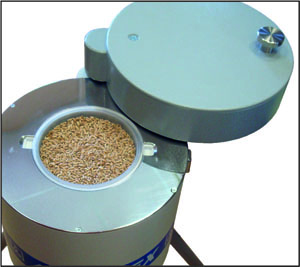

- РКГ-АТ1320C используется для контроля сырья и продуктов питания

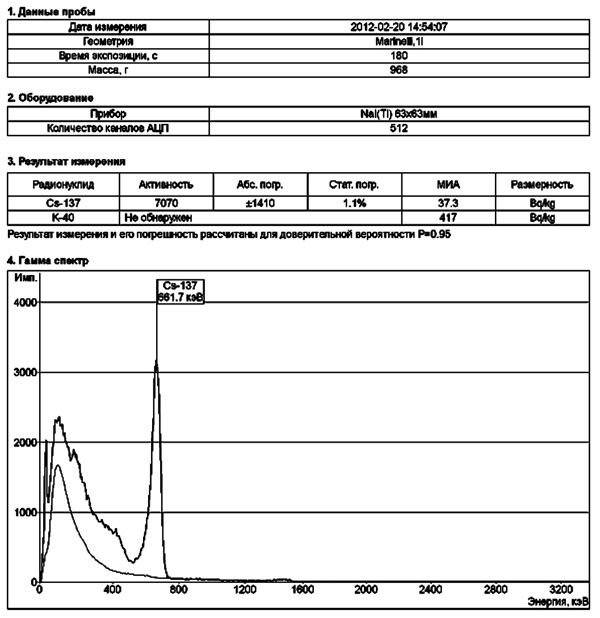

Отображение результата измерения
| Детектор |
Сцинтилляционный NaI(Tl) ø63х63 мм |
| Диапазон измерения объемной (удельной) активности |
|
| - геометрия измерения - сосуд Маринелли (1 л) |
|
| 131I |
3 - 4·105Бк/л (Бк/кг) |
| 134Cs |
3 - 1·105Бк/л (Бк/кг) |
| 137Cs |
3,7 - 1·105Бк/л (Бк/кг) |
| 40K |
50 - 2·104Бк/л (Бк/кг) |
| 226Ra |
10 - 1·104Бк/л (Бк/кг) |
| 232Th |
10 - 1·104Бк/л (Бк/кг) |
- геометрия измерения - сосуд Маринелли (0,5 л) (измерения
проводятся в сосуде Маринелли емкостью 1 л с объемом пробы 0,5 л) |
|
| 134Cs |
5 - 1·105Бк/л (Бк/кг) |
| 137Cs |
5 - 1·105Бк/л (Бк/кг) |
| 40K |
70 - 2·104Бк/л (Бк/кг) |
| - геометрии измерения - плоский сосуд (0,5 л) |
|
| 131I |
20 - 4·105Бк/л (Бк/кг) |
| 134Cs |
20 - 4·105Бк/л (Бк/кг) |
| 137Cs |
20 - 4·105Бк/л (Бк/кг) |
| 40K |
200 - 2·104Бк/л (Бк/кг) |
| - геометрии измерения - сосуд “Дента” (0,1 л) |
|
| 131I |
50 - 1·106Бк/л (Бк/кг) |
| 134Cs |
50 - 1·106Бк/л (Бк/кг) |
| 137Cs |
50 - 1·106Бк/л (Бк/кг) |
| 40K |
500 - 2·104Бк/л (Бк/кг) |
Основная относительная погрешность измерения объемной (удельной)
активности |
не более ± 20 % |
| Относительное энергетическое разрешение по 137Cs |
менее 8 % |
| Диапазон плотностей измеряемых проб |
0,1- 3 г/см3 |
Минимальная измеряемая активность (МИА) за время измерения 1 ч со
статистической погрешностью ± 50 % (Р=0,95), не более |
|
| - геометрия измерения - сосуд Маринелли (1 л) |
|
| 131I |
4 Бк/л (Бк/кг) |
| 134Cs |
4 Бк/л (Бк/кг) |
| 137Cs |
5,7 Бк/л (Бк/кг) |
| 40K |
78 Бк/л (Бк/кг) |
| 226Ra |
12 Бк/л (Бк/кг) |
| 232Th |
10,4 Бк/л (Бк/кг) |
| - геометрия измерения - сосуд Маринелли (0,5 л) |
|
| 134Cs |
8 Бк/л (Бк/кг) |
| 137Cs |
8 Бк/л (Бк/кг) |
| 40K |
110 Бк/л (Бк/кг) |
| - геометрии измерения - плоский сосуд (0,5 л) |
|
| 131I |
20 Бк/л (Бк/кг) |
| 134Cs |
20 Бк/л (Бк/кг) |
| 137Cs |
20 Бк/л (Бк/кг) |
| 40K |
260 Бк/л (Бк/кг) |
| - геометрии измерения - сосуд “Дента” (0,1 л) |
|
| 131I |
50 Бк/л (Бк/кг) |
| 134Cs |
50 Бк/л (Бк/кг) |
| 137Cs |
52Бк/л (Бк/кг) |
| 40K |
690Бк/л (Бк/кг) |
| Диапазон энергий регистрируемого гамма-излучения |
50 кэВ - 3 МэВ |
| Количество каналов АЦП |
1024 |
| Интегральная нелинейность |
не более ± 1 % |
| Собственный фон в окне 137Cs |
менее 2 имп/с |
| Время установления рабочего режима |
10 мин |
| Время непрерывной работы |
не менее 24 ч |
| Нестабильность показаний за время непрерывной работы |
не более 3% |
| Диапазон рабочих температур |
от 0 до + 40°С |
Относительная влажность воздуха при температуре 30 °С и более
низких температурах без конденсации влаги |
до 75 % |
| Габаритные размеры, масса (без ПК) |
|
| - блок детектирования |
ø97x350 мм, 2 кг |
| - блок защиты |
ø600x700 мм, 125 кг |
| - адаптер USB-БД |
95x51x33 мм; 0,07 кг |
Комплектность Гамма-радиометра РКГ-АТ1320C:
| Наименование, тип |
Количество |
Примечание |
| Блок детектирования БДКГ-11С |
1 |
|
| Блок защиты |
1 |
|
| Руководство по эксплуатации |
1 |
|
| Методика выполнения измерений МВИ.МН 4779-2013 |
1 |
|
| Комплект принадлежностей: |
|
|
| - уплотнитель |
1 |
Для геометрии 1 л |
| - уплотнитель кольцевой |
1 |
Для геометрии 0,5 л |
| - контрольная проба |
1 |
|
| - плоский сосуд 0,5 л |
5 |
|
| - плоский сосуд 0,1 л с крышкой |
5 |
|
| - сосуд Маринелли 1,0 л |
10 |
|
| - крышка |
5 |
|
| - кабель БД |
1 |
|
- компьютер персональный
IBM-совместимый |
- |
По заказу |
| - весы электронные ВЭУ-2-0,5/1 |
- |
По заказу |
| - держатель* |
- |
По заказу |
| - насадка* |
- |
По заказу |
| - кабель USB А-В (1,8 м) |
1 |
|
| - адаптер USB-БД |
1 |
|
| - компакт-диск c программным обеспечением «ATMA» |
1 |
|
| - руководство оператора «ATMA» |
1 |
|
| Упаковка деревянная |
2 |
|
| Упаковка картонная |
1 |
|
| * Для поверки при поставке за пределы РБ |
