Описание

Описание измерителей еКологгер

Наиболее мощные инструменты для измерения параметров микроклимата в семействе приборов еКологгер - это модели с функцией измерения скорости воздушного потока. Эти приборы имеют полный набор датчиков и объединяют в одном корпусе анемометр, барометр, гигрометр и термометр. Такой полный набор измеряемых параметров реализован в следующих моделях приборов еКологгер:

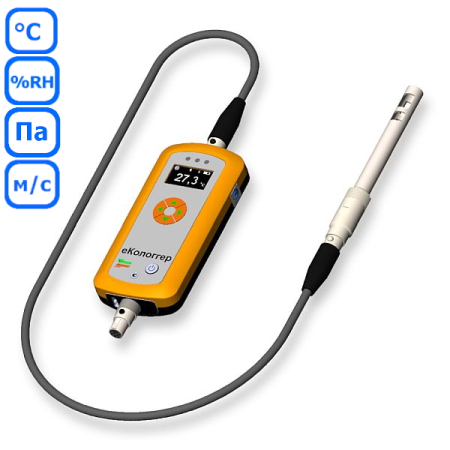

• еКологгер 40 (THPV) – одноканальный термометр-гигрометр-барометр-анемометр;
• еКологгер 41 (THPV+T) – двухканальный измеритель с функцией термометра-гигрометра-барометра-анемометра в одном канале (щупе) и единственным измерителем температуры воздуха во втором канале (щупе);
• еКологгер 42 (THPV+TH) – двухканальный  измеритель с возможностью измерения температуры, влажности, скорости движения воздуха и атмосферного давления по одному каналу и температуры и влажности воздуха по второму каналу (щупу);
• еКологгер 43 (THPV+THP) – двухканальный измеритель с функцией термометра-гигрометра-барометра-анемометра в одном канале и термометра-гигрометра-барометра (без анемометра) во втором канале (щупе);
• еКологгер 44 (THPV+THPV) – двухканальный термометр-гигрометр-барометр-анемометр с полным набором датчиков в обоих каналах (щупах)

Конфигурация и цены Метеостанций еКологгер.

* - цена включает НДС (20%) и первичную поверку на 1 год
** - цена и срок поставки модификации "Экологгер-Э"предоставляется по запросу
где:
T – канал измерения температуры окружающего воздуха;
H – канал измерения относительной влажности окружающего воздуха,
P – канал измерения атмосферного давления;
V – канал измерения скорости воздушного потока;
«+» – наличие данного канала измерения;
«-» – отсутствие данного канала измерения.

Метеостанции еКологгер в Госреестре СИ РФ

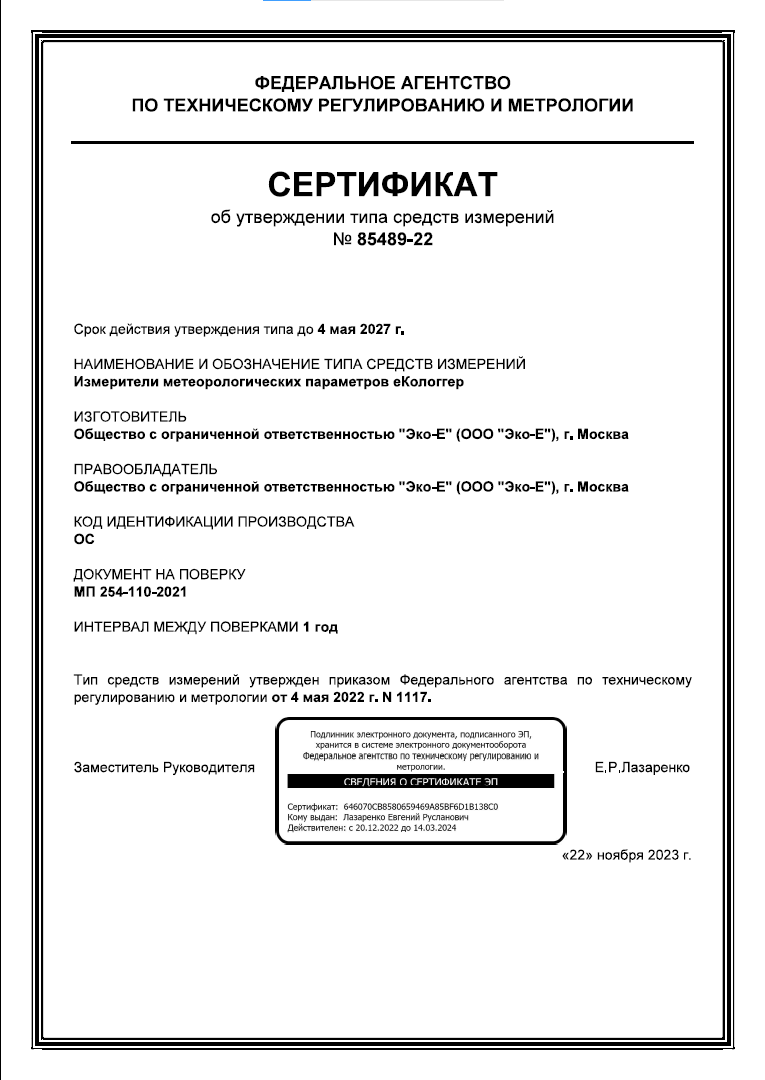

Термометры-гигрометры-барометры-анемометры еКологгер 40, 41, 42, 43, и 44 были разработаны для проведения измерений параметров микроклимата в сфере государственного контроля и регулирования. Для этого они были проведены через Госиспытания с целью подтверждения заявленных характеристик. По результатам успешного прохождения Госиспытаний, приборы еКологгер внесены в Государственный Реестр Средств измерений РФ под №85489-22, о чём имеется запись на сайте Росстандарта во ФГИС АРШИН по адресу https://fgis.gost.ru/fundmetrology/registry/4/items/1399564.

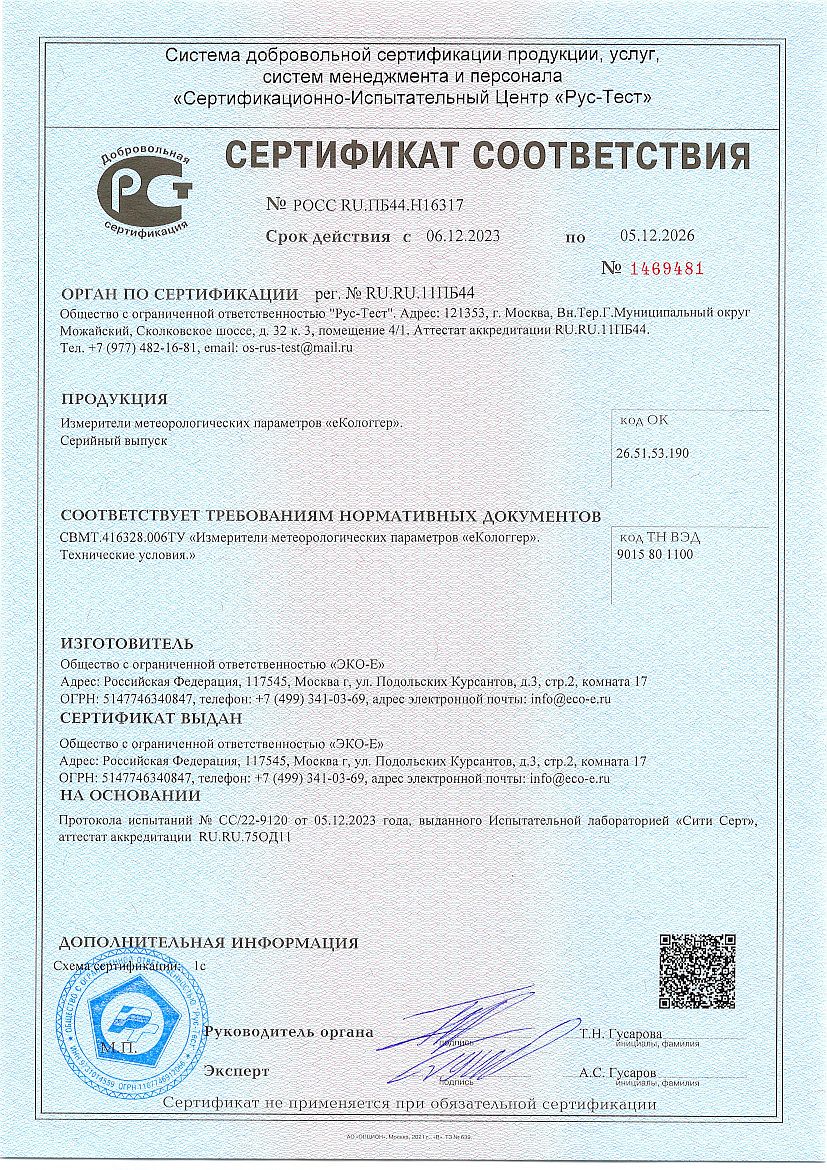

Каждый термометр-гигрометр-барометр-анемометр еКологгер 40, 41, 42, 43, и 44 перед продажей проходит процедуру первичной поверки с оформлением свидетельства о поверке и внесением результатов поверки во ФГИС АРШИН, что подтверждает его соответствие заявленным характеристикам.

Основные метрологические характеристики метеостанций еКологгер

Приборы еКологгер разрабатывались с учётом требований российского законодательства в области измерения параметров микроклимата (ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях», Постановление Правительства РФ №1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» и др.). Согласно этим требованиям, термометры-гигрометры-барометры-анемометры еКологгер имеют следующие метрологические характеристики:

• измеряемая температура воздуха - от -30˚С до +50˚С, погрешность ±0,1˚С*;
• измеряемая относительная влажность воздуха - от 5% до 98%*, погрешностью ±5%;
• измеряемое атмосферное давление - от 800 до 1200 гПа (от 600 до 900мм.рт.ст.),  погрешность ±0,2% (от ±1,2 до ±1,8 мм.рт.ст.);
• измеряемая скорость воздушного потока – от 0,05м/с* до 10м/с, погрешность ±0,05м/с

* - в версии приборов «еКологгер-Э»

Принцип измерения скорости воздушного потока в анемометрах еКологгер.

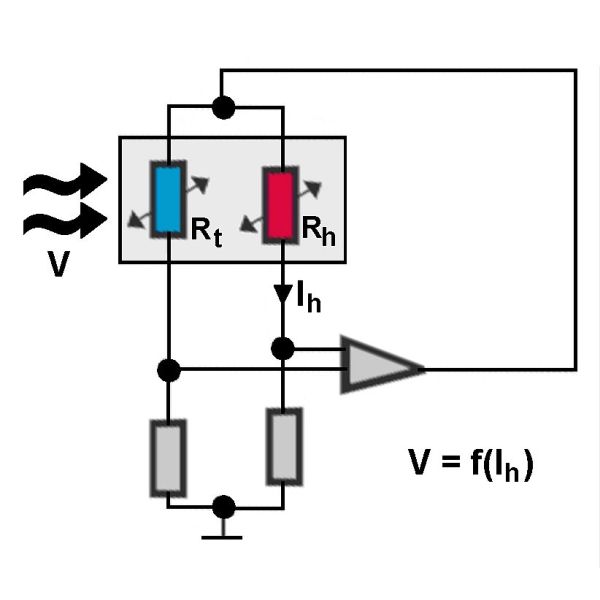

В приборах еКологгер 40, 41, 42, 43 и 44 высокая чувствительность по каналу скорости движения воздушного потока, соответствующая требованиям законодательства РФ, достигается при помощи сверхчувствительного термоанемометрического датчика. Он измеряет электрическую мощность, необходимую для поддержания постоянной разницы температур между нагревательным (Rh) и чувствительным (Rs) элементами данного датчика. Значение этой электрической мощности зависит от скорости движения и температуры воздушного потока, обдувающего датчик (V).

Датчик скорости воздушного потока в термоанемометрах еКологгер смонтирован в компактном внешнем измерительном щупе, что позволяет разместить подключённый кабелем к основному блоку выносной щуп с датчиком непосредственно в точке измерения, что гораздо удобнее, чем конструкции анемометров, когда датчик скорости воздушного потока смонтирован непосредственно в основном корпусе прибора.

Возможности двухканальных термометров-гигрометров-барометров-анемометров еКологгер.

Двухканальные термометры-гигрометры-барометры-анемометры еКологгер с двумя щупами (модели 41, 42, 43 и 44) очень удобно применять в задачах, когда требуется одновременное измерение параметров микроклимата сразу в двух точках. Например, при аттестации рабочих мест (оценке условий труда) необходимо контролировать температуру и скорость движения воздуха одновременно на уровне стоп человека (обычно на высоте 0,1м от пола) и на уровне плеч-шеи-головы (обычно на высоте 1м от пола для сидящего и 1,5м для стоящего человека). Также двухканальные модели приборов еКологгер можно применять, когда нужно одновременно контролировать параметры микроклимата снаружи и внутри какого-то помещения, установки, объекта и т.п.

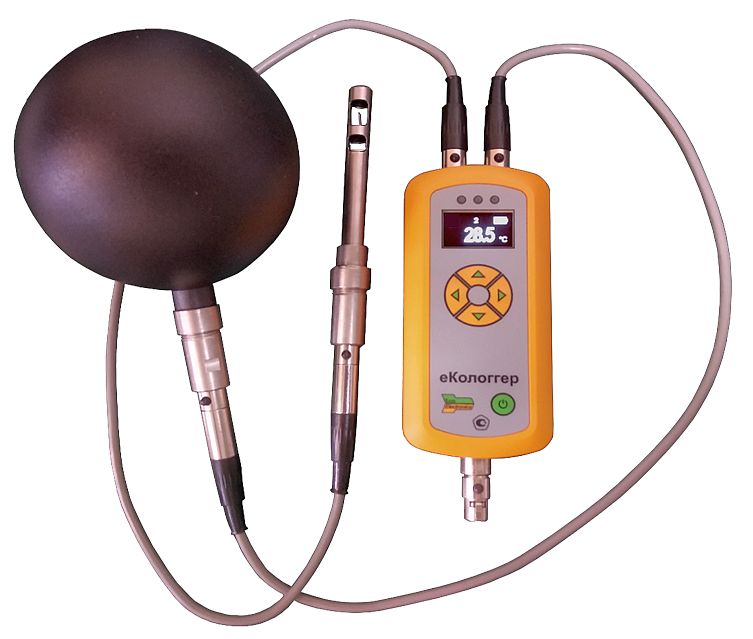

Также, двухканальные термоанемометры можно доукомплектовать Чёрным Шаром, который устанавливается на второй щуп и позволяет дополнительно измерять индекс тепловой нагрузки среды (ТНС-индекс), интенсивность теплового облучения*, радиационную и результирующую температуры*, температуру точки росы и другие параметры.

* - при работе с блоком оператора БОИ-01

 Проводные и беспроводные интерфейсы анемометров еКологгер.

Термоанемометры еКологгер имеют широкий набор проводных и беспроводных интерфейсов для совместной работы с различными приборами и системами.

Проводные подключения к приборам еКологгер возможны по стандарту USB через разъём microUSB или по интерфейсу UART через разъём miniXLR. Через эти же разъёмы miniXLR и microUSB осуществляется подключение к приборам еКологгер внешних источников питания, что позволяет не ограничивать время работы прибора ресурсом встроенного аккумулятора.
Беспроводное подключение к приборам еКологгер возможно через интерфейс Bluetooth Low Energy (BLE), который встроен в прибор.
При использовании внешнего адаптера, подключаемого к разъёму miniXLR, появляется возможность подключения термоанемометров еКологгер к проводным и беспроводным сетям Ethernet и Wi-Fi.
Описания по подключению и работе с термоанемометрами еКологгер через различные типы интерфейсов приведены в разделе технической документации.

Режим логгера-регистратора температуры, влажности воздуха, атмосферного давления и скорости воздушного потока в еКологгере.

Режим логгера-регистратора в приборах еКологгер позволяет автоматически записывать во встроенную энергонезависимую память прибора результаты измерений параметров микроклимата с заданным интервалом времени от 1 секунды до 1 суток. Ёмкость встроенной памяти позволяет хранить более 1 млн. результатов измерений

Включить/выключить логгер, а также считать полученные в этом режиме результаты измерений можно через любой доступный интерфейс прибора – UART, USB или Bluetooth на ПК или смартфон/планшет для дальнейшего анализа, обработки и сохранения в файл или базе данных.

Расширение возможностей еКологгера – Ethernet, Wi-Fi, RS-232(RS-485) и управление внешними устройствами.

Для термоанемометров еКологгер разрабатывается подключаемый внешний модуль расширения, добавляющий приборам еКологгер следующие возможности:

• Работа по проводной сети Ethernet;
• Работа по беспроводной сети Wi-Fi;
• Управление еКологгер-ом внешними устройствами.

Также, в модуле расширения еКологгера установлены 4 независимых реле с гальванически развязанными перекидными контактами на размыкание и замыкание. Срабатывание любого из этих реле можно настроить на выход за любой установленный порог какого-то из измеряемых параметров – температуры, влажности воздуха, атмосферного давления или скорости воздушного потока. Таким образом, подключив к контактам этих реле какие-то исполнительные устройства, с помощью термоанемометра еКологгер можно управлять оборудованием и решить следующие задачи:

• сигнализация о выходе контролируемых параметров микроклимата за установленные рамки;
• включение оборудования для поддержания заданных параметров микроклимата (нагрев, охлаждение, вентиляция и пр.);
• автоматическое отслеживание и переключение технологических процессов (циклический нагрев, охлаждение и пр.)
• и т.п.

Для подключения термоанемометра еКологгер к промышленным интерфейсам типа RS-232 (COM-порт) или RS-485 (токовая витая пара) есть возможность заказать специализированные адаптеры.
