Назначение

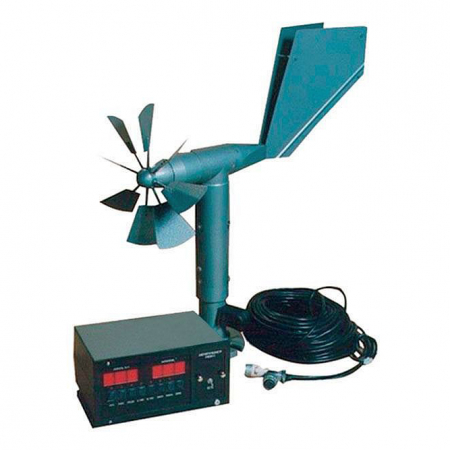

Анеморумбометр М63М назначение датчика направления и скорости ветра
Анеморумбометры М63М-1 предназначены для дистанционного измерения мгновенной, максимальной и средней скорости в и направления ветра.
Описание
Описание Анеморумбометра М63М датчика направления и скорости ветра
Анеморумбометры М63М-1 предназначены для дистанционного измерения мгновенной, максимальной и средней скорости в и направления ветра.
Описание средства измерений
Принцип работы анеморумбометра М63М-1 основан на использовании зависимостей между скоростью ветра и числом оборотов вертушки, между направлением ветра и положением свободно ориентирующейся флюгарки датчика ветра. При этом аналоговые сигналы скорости и направления ветра преобразуются в частоту следования и фазовый сдвиг последовательностей электрических импульсов, которые после дальнейших преобразований в пульте позволяют производить отсчеты параметров ветра.
Датчик ветра М63М-1 предназначен для преобразования скорости и направления ветра в частоту и фазовый сдвиг последовательности электрических импульсов при помощи контактных устройств - импульсаторов.
Пульт М63М-1 предназначен для преобразования электрических импульсов датчика ветра, пропорциональных скорости и направлению ветра, в физические значения параметров ветра, отображаемой цифровой индикацией пульта.
Преобразователь интерфейса (для исполнения с выходом на компьютер) предназначен для преобразования сигналов стандарта RS - 485 в стандартный интерфейс RS - 232.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Доступ пользователя к ПО полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Уровень защиты встроенного ПО непреднамеренных и преднамеренных изменений - средний по Р 50.2.077-2014.
Для отображения информации на экране компьютера используется специализированное внешнее программное обеспечение «Метеоцентр».
Диапазоны измерений:
- мгновенной скорости ветра, м/с
- максимальной скорости ветра, м/с
- средней скорости ветра, м/с
- направления ветра, градусы
Периоды осреднения средней скорости равны 2 и 10 минут. |
1,5…60,0
3,0…60,0
1,2…40,0
0…360 |
Пределы допускаемой абсолютной погрешности: при измерении скорости ветра, м/с
- при измерении направления ветра, градусы |
± (0,5 + 0,05V) ± 10 |
| Порог чувствительности, м/с, не более |
0,8 |
Напряжение питания, В
- сети переменного тока частотой (50 ± 1) Гц
- сети постоянного тока |
220+22-33
(12±1) |
Габаритные размеры, (длина х ширина х высота) мм, не более
- датчика ветра
- пульта
- преобразователя интерфейса (в исполнении с выходом на компьютер) |
640 х 290 х 695
260 х 210 х 140
150 х 80 х 40 |
Масса, кг, не более
- датчика ветра
- пульта
- преобразователя интерфейса |
5,8
5,0
0,3 |
| Средняя наработка на отказ, ч, не менее |
10000 |
| Средний срок службы, лет, не менее |
8 |
Условия эксплуатации датчика ветра:
- температура окружающего воздуха, °С
- относительная влажность воздуха,%
- атмосферное давление, кПа
Условия эксплуатации пульта и преобразователя:
- температура окружающего воздуха, °С
- относительная влажность воздуха,%
- атмосферное давление, кПа |
-50…+50
до 98
84…106
+5…+40
до 80
84…106 |
| датчик ветра J182.788.004 |
1 шт.; |
| блок питания Л85.087.004 |
1 шт.; |
| кабель Л86.664.066 |
1 шт.; |
| пульт ЯИКТ.468364.002 |
1 шт.; |
| преобразователь ЯИКТ.468364.009 |
1 шт.; |
| кабель «нуль-модемный» ЯИКТ.685631.006 |
1 шт. |
| кабель линии связи ЯИКТ.685631.007 |
1 шт; |
| кабель соединительный ЯИКТ.685631.008 |
1 шт.; |
| комплект ЗИП |
1 компл; |
| программное обеспечение М63М-1 ЯИКТ.416939.004 |
1 диск; |
| комплект поверочных приспособлений Л84.073.001 |
1 компл; |
| паспорт Л82.009.002 ПС |
1 экз; |
| методика поверки МП РТ 1526-2011 |
1 зкз. |
