Назначение
Назначение Трубки напорной модификации НИИОГАЗ
Трубка напорная модификации НИИОГАЗ предназначена для определения скорости и расхода газопылевых потоков методом измерения динамического давления газа (ГОСТ 17.2.4.06-90. "Охрана природы. Атмосфера. Методы определения скорости и расхода газопылевых потоков, отходящих от стационарных источников загрязнения").
Описание
Описание Трубки напорной модификации НИИОГАЗ
Трубка напорная модификации НИИОГАЗ предназначена для определения скорости и расхода газопылевых потоков методом измерения динамического давления газа (ГОСТ 17.2.4.06-90. "Охрана природы. Атмосфера. Методы определения скорости и расхода газопылевых потоков, отходящих от стационарных источников загрязнения").
Трубка НИИОГАЗ Применяется в комплекте с дифференциальными манометрами цифровыми типа ДМЦ-01А, ДМЦ-01О, ДМЦ-01М или другими микроманометрами для замеров запыленных и легко конденсируемых газов в газоходах и вентиляционных системах. Выпускаются два исполнения трубок напорных: В (вентиляционное) и П (промышленное), отличающиеся диапазонами измерений скорости воздушного потока (см. таблицу с техническими характеристиками).

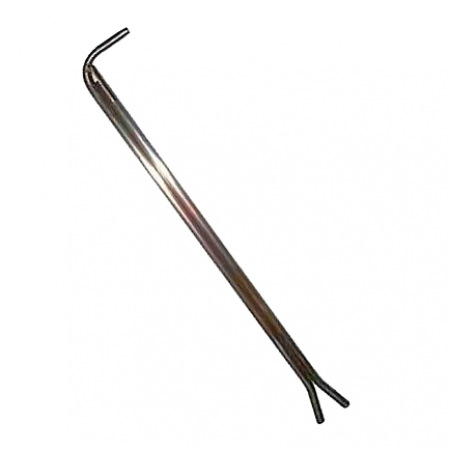

Трубка напорная НИИОГАЗ представляет собой две стальные трубки, спаянные между собой по длине. Трубка для приема полного давления изогнута навстречу потоку и заканчивается коническим наконечником. Прорезь второй трубки воспринимает статическое давление. Концы трубок напорных соединяются с дифференциальным манометром шлангами (силиконовыми, ПВХ, резиновыми) необходимой длины (приобретаются дополнительно).
Трубка напорная модификации НИИОГАЗ с термопарой предназначена для работы в комплекте с дифференциальными манометрами ДМЦ-01М, имеющими канал автоматического ввода температуры. При измерениях скорости и объемного расхода газопылевых потоков такими комплектами отпадает необходимость измерения температуры потока дополнительным термометром и ввода значения в память ДМЦ-01М вручную.
Трубки НИИОГАЗ серии ЭИ (21099-11)
| Параметр |
НИИОГАЗ
исполнение В |
НИИОГАЗ
исполнение П |
| Диапазон измерений скорости воздушного (газового) потока, м/с |
2…30 |
2…60 |
Средний коэффициент преобразования динамического (скоростного)
давления, Кт |
0,5…0,7 |
0,5…0,7 |
Пределы допускаемой относительной погрешности определения коэффициента
преобразования трубки, % |
±5 |
±5 |
| Габариты: |
|
|
| - длина, м |
0,3…2,5 |
0,3…2,5 |
| - наружный диаметр, мм |
2х(6…10) |
2х(6…10) |
| - внутренний диаметр, мм |
2х(4…6) |
2х(4…6) |
| - длина наконечника трубки, мм |
(40…70) |
(40…70) |
| - длина фаски наконечника, мм |
4…8,5 |
4…8,5 |
| Масса, кг, не более |
1,3 |
1,3 |
| Диапазон рабочих температур с нормированной погрешностью, °С |
-40…40 |
-40…40 |
| Предельный диапазон рабочих температур, °С |
-40…600 |
-40…600 |
Трубки НИИОГАЗ серии АН (64221-16)
| Параметр |
Значение |
| Cкорость пылегазового потока, преобразуемая напорной трубкой, м/с |
2…30 |
Средний коэффициент преобразования динамического (скоростного)
давления трубки во всем диапазоне скоростей, Кт |
0,5…0,7 |
| Относительная погрешность определения коэффициента трубки, %, не более |
5 |
| Наружный диаметр головной части трубки, мм |
6…10 |
| Длина наконечника трубки, мм |
40…70 |
| Температура контролируемой среды |
-40…+400°С |
Трубки НИИОГАЗ серии ЭИ (21099-11)
| МОДИФИКАЦИИ |
исп. В*
(2…30 м/с) |
исп. П*
(2…60 м/с) |
| НИИОГАЗ без термопары |
|
| L= 0,5 м d=6 мм х 2 |
19 500 |
23 500 |
| L= 1,0 м d=6 мм х 2 |
21 500 |
25 500 |
| L= 1,5 м d=8 мм х 2 |
23 500 |
27 000 |
| L= 2,0 м d=8 мм х 2 |
25 500 |
29 000 |
| L= 2,5 м d=8 мм х 2 |
30 000 |
34 000 |
НИИОГАЗ с термопарой (только для работы с ДМЦ-01М
с каналом ввода температуры) |
| L= 0,5 м d=6 мм х 2 |
34 500 |
38 000 |
| L= 1,0 мd=6 мм х 2 |
37 000 |
41 000 |
| L= 1,5 м d=8 мм х 2 |
40 000 |
48 000 |
| L= 2,0 м d=8 мм х 2 |
46 500 |
50 500 |
| L= 2,5 м d=8 мм х 2 |
49 500 |
53 000 |
Номер в Госреестре средств измерений РФ 21099-11
Трубки НИИОГАЗ серии АН (64221-16)
Трубки пневмометрические НИИОГАЗ, с поверкой
(в чехле), исп. В (скорость воздушного потока 4…30 м/с) |
| Трубка НИИОГАЗ L = 0,3 м |
17 000 |
| Трубка НИИОГАЗ L = 0,5 м |
17 000 |
| Трубка НИИОГАЗ L = 1 м |
19 000 |
| Трубка НИИОГАЗ L = 1,5 м |
20 700 |
| Трубка НИИОГАЗ L = 2 м |
22 700 |
| Трубка НИИОГАЗ L = 2,5 м |
25 800 |
| Трубка НИИОГАЗ L = 3 м |
30 400 |
| Трубка НИИОГАЗ L = 3,5 м |
38 300 |
Трубки пневмометрические разборные (2-х секционные)
НИИОГАЗ, с поверкой (в чехле), исп. В (скорость воздушного
потока 4…30 м/с) |
| Трубка НИИОГАЗ; Lобщ. = 2 м |
47 800 |
| Трубка НИИОГАЗ; Lобщ. = 2,5 м |
51 100 |
| Трубка НИИОГАЗ; Lобщ. = 3,0 |
55 700 |
| Трубка НИИОГАЗ; Lобщ. = 3,5 м |
63 600 |
| Трубка НИИОГАЗ; Lобщ. = 4 м |
71 500 |
| Трубка НИИОГАЗ; Lобщ. = 4,5 м |
79 600 |
| Трубка НИИОГАЗ; Lобщ. = 5 м |
87 500 |
Номер в Госреестре средств измерений РФ 54161-13
