НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Анеморумбометры "Ветромер-1"
Анеморумбометры "Ветромер-1" (далее - анеморумбометры) предназначены для измерений скорости и направления воздушного потока, обработки и отображения измерений и передачи полученных данных в канал связи с ЭВМ (если прибор используется в составе автоматизированной измерительной системы).
Область применения - наземные средства измерений гидрометеорологического назначения (посты, станции), буровые платформы, научные исследования.
Анеморумбометры "Ветромер-1" Номер в Госреестре средств измерений РФ 33512-06
Описание
ОПИСАНИЕ Анеморумбометра "Ветромер-1"

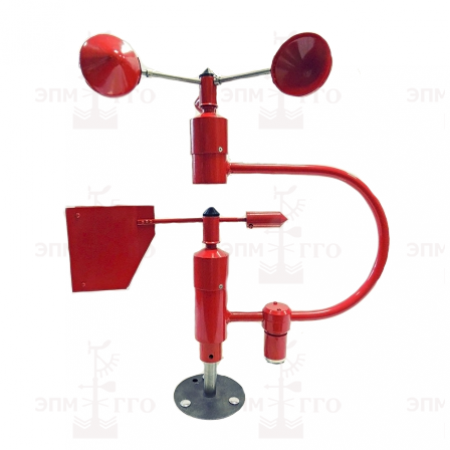

Анеморумбометр "Ветромер-1" состоит из пульта дистанционного, первичных измерительных преобразователей скорости и направления воздушного потока, блока питания и кабелей.
Принцип действия анеморумбометра основан на использовании зависимостей между скоростью воздушного потока и количеством оборотов ветрочувствительного элемента преобразователя скорости воздушного потока (вертушки), между направлением воздушного потока и положением свободно ориентирующегося ветрочувствительного элемента преобразователя направления воздушного потока (флюгарки). При этом скорость воздушного потока представляется в виде частоты следования электрических импульсов, а направление ветра в виде цифрового кода на выходе энкодера. Код обрабатывается микроконтроллером для получения информации о направлении воздушного потока.
Технические параметры
Технические параметры Анеморумбометра "Ветромер-1"
| Наименование параметра |
Значение параметра |
Диапазон измерений скорости воздушного потока, м/с:
- мгновенной;
- максимальной;
- средней |
0,7…55
0,7…55
0,7…55 |
| Диапазон измерений направления воздушного потока, градус |
0…360 |
| Периоды осреднения среднейскорости воздушного потока, мин |
2; 10 |
Пределыдопускаемой абсолютной погрешности:
- при измерении скорости воздушного потока, м/с;
- при измерении направления воздушного потока, градус |
±(0,3+0,05V), где V - измеряемая скорость
воздушного потока, м/с
±3 |
Порог чувствительности преобразователей:
- скорости воздушного потока, м/с;
- направления воздушного потока, м/с |
0,7
0,7 |
Связь пульта дистанционного (ПД)с блоком
преобразователей в стандарте |
RS -485 |
| Связь ПД с компьютером встандарте |
USB или RS-232 |
Источники питания:
- сеть переменного тока с частотой(50 ± 1) Гц напряжением, В;
- источник постоянного тока напряжением, В |
220+22-33
12±3 |
Потребляемая мощность переменного тока, В-А:
- без обогрева;
- с включенным обогревом |
7
15 |
Габаритные размеры (длина,ширина, высота), мм:
- преобразователей скорости и направления воздушного потока;
- пульта дистанционного;
- блока питания |
410; 240; 460
240; 130; 50
110; 75; 75 |
Масса, кг
- преобразователей скорости инаправления воздушного потока;
- пульта дистанционного;
- блока питания |
2
0,3
0,5 |
| Средняянаработка на отказ, ч |
10000 |
| Полный средний срок службы, лет |
10 |
Условия эксплуатации:
- преобразователей скорости и направления воздушного потока:
| Диапазон температуры окружающего воздуха, °С |
-55…50; |
| относительная влажность воздуха при температуре 25°С, % |
до 95; |
| диапазон атмосферного давления, кПа |
84…106; |
- пульта дистанционного и блока питания:
| диапазон температуры окружающего воздуха, °С |
+10…+40; |
| относительная влажность воздуха при температуре 25°С, % |
до 95; |
| диапазон атмосферного давления, кПа |
84…106 |
Блок преобразователей скорости и направления воздушного потока ИР- ШЯ.095.000.000 (без вертушки, флюгарки и кожуха) - 1 шт.
- Вертушка ИРШЯ.036.100.000 - 1 шт.
- Флюгарка ИРШЯ.095.202.000 - 1 шт.
- Кожух ИРШЯ.095.300.001 - 1 шт.
- Пульт дистанционный ИРШЯ.102.000.000* - 1 шт.
- Блок питания модель AC-220N-12-1500 - 1 шт.
- Кабель №1 соединительный, длина 50 м ИРШЯ.103.100.000 - 1 шт.
- Кабель №2 сигнальный, длина 2 м ИРШЯ.103.200.000 - 1 шт.
- Кабель №3 питания, длина 2 м ИРШЯ.103.300.000 - 1 шт.
- Терминал (распределительная колодка) ИРШЯ.103.400.000 - 1 шт.
- Подшипник Ю000094 - 4 шт.
- Масло для смазки подшипников МП-601 (флакон) - 1 шт.
- Руководство по эксплуатации ИРШЯ.402131.006.001РЭ - 1 экз.
- Блок питания. Модель AC-220-N-12-1500. 12в 1500 мА. Руководство по эксплуатации - 1 экз.
- Дискета с описанием формата выходных данных и команд - 1 шт.
Примечание: * Поставка пульта дистанционного и количество преобразователей скорости и направления воздушного потока оговаривается при заказе.
