Параметры
Технические характеристики термогигрометра ИВА-6:
| Наименование характеристики ИВА-6 |
Значение |
| Диапазон измерений относительной влажности, % |
от 0 до 98 |
Пределы допускаемой основной абсолютной погрешности
измерений относительной влажности при температуре 23 °С, %
- в поддиапазоне от 0 до 90 %
- в поддиапазоне от 90 до 98 |
±2
±3 |
Пределы допускаемой дополнительной абсолютной погрешности
измерения относительной влажности при изменении температуры
на 1 °С в пределах диапазона измерений температуры, % |
±0,1 |
Диапазон измерений температуры, °С
- ИВА-6Н без удлинительного кабеля КУ-1 или КУ-2

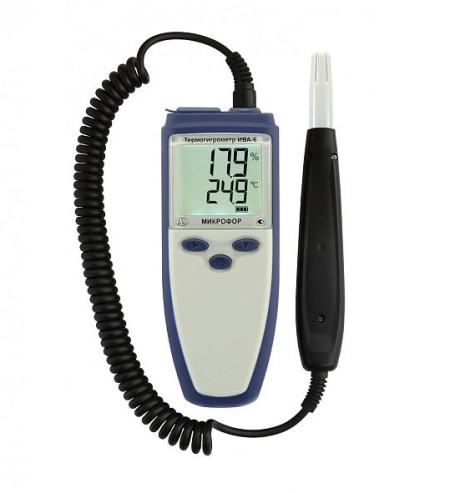

- ИВА-6А и ИВА-6Н с удлинительным кабелем КУ-1 или КУ-2 |
0…+50
-20…+50 |
Пределы допускаемой абсолютной погрешности измерения
температуры, °С |
±0,2 |
Диапазон измерений атмосферного давления, гПа
- для модификации -Д
- для модификации -Д2 |
700…1100
600…1200 |
Пределы допускаемой абсолютной погрешности измерения
атмосферного давления (для модификаций -Д и -Д2), гПа |
±2 |
Постоянная времени
- при измерении относительной влажности, мин, не более
- при измерении температуры, мин, не более |
2
5 |
Габаритные размеры (ширинахвысотахглубина), мм, не более
- ИВА-6Н, ИВА-6А и ИВА-6Н с удлинительным кабелем КУ-1 или КУ-2
- блок индикации
- зонд
- длина соединительного кабеля, мм, не менее |
70х190х25
70х155х25
25x200
1000 |
| Масса термогигрометра ИВА-6, кг, не более |
0,4 |
Параметры электрического питания:
- напряжение постоянного тока, В |
2…3 (2 батареи типа АА) |
| Средняя наработка на отказ То в нормальных условиях, ч, не менее |
10 000 |
| Средний срок службы Тс, лет, не менее |
5 |
Рабочие условия эксплуатации Термогигрометра ИВА-6:
| Параметры, единицы измерения |
Блок индикации |
Зонд |
| Температура, °С |
от 0 до 50 |
от -20 до +50 |
| Относительная влажность, % |
от 0 до 98 при температуре 0…+35°С
от 0 до 80 при температуре +35…+50°С |
от 0 до 98 |
| Атмосферное давление, гПа |
от 600 до 1200 |
Блок индикации термогигрометра ИВА-6Н позволяет в зависимости от его модификации выполнять следующие функции:
- управлять работой прибора;
- осуществлять связь, опрос и прием информации с подключенного к нему зонда;
- измерять абсолютное давление (для модификаций -Д и -Д2);
- на основании измеренных значений абсолютного давления в гПа рассчитывать давление в мм рт.ст. (для модификаций -Д и -Д2);
- выводить на индикатор результаты измерений;
- осуществлять диагностику состояния прибора;
- передавать данные об измеренных значений по цифровому интерфейсу -проводному (с использованием кабеля КИ-3 - для всех модификаций) или по радиоканалу (для модификации -РК);
- на основании измеренных значений относительной влажности и температуры рассчитывать температуру точки росы/инея (°С).

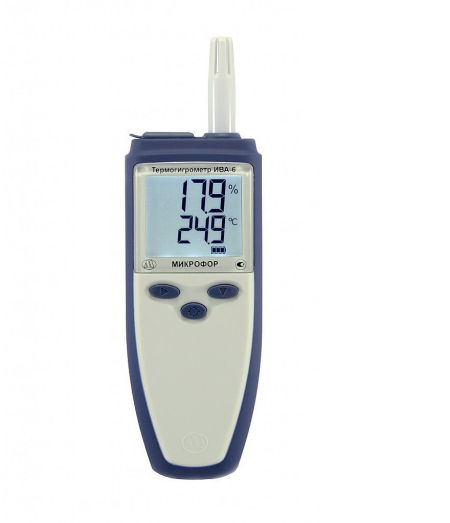

В термогигрометре ИВА-6Н измерительный преобразователь установлен на блоке индикации. При измерениях прибор МВА-6Н держат в руке или размещают на горизонтальной поверхности. Термогигрометр ИВА-6Н может быть размещен на стене с помощью кронштейна. При использовании удлинительного кабеля КУ-1 преобразователь термогигрометра автономного ИВА-6Н может применяться как выносной зонд
Термогигрометры ИВА-6Н имеют активируемую функцию записи измеренных значений на карту памяти типа microSD. Активация функции может быть осуществлена при производстве, либо самостоятельно пользователем (см. руководство по эксплуатации).
На жидкокристаллическом дисплее термогигрометра автономного ИВА-6 постоянно высвечиваются текущие значения температуры и относительной влажности воздуха. Период обновления показаний - 1 минута. При нажатии на любую кнопку термогигрометр автономный ИВА-6 переходит в "быстрый" режим измерений и период обновления показаний индикатора уменьшается до 1 с. Через 30 с период обновления показаний индикатора возвращается к значению 1 минута.
Время непрерывной работы прибора ИВА-6Н при использовании щелочных элементов емкостью 2А час и включении «быстрого» режима измерений не более 1 часа в сутки не менее 1 года.
Термогигрометры автономные ИВА-6 могут показывать температуру точки росы (инея), пересчитанную из измеренных значений относительной влажности и температуры.
Термогигрометры автономные ИВА-6 при отрицательной температуре могут выводить значение относительной влажности над водой или над льдом.
При использовании адаптера КИ-3 термогигрометры автономные ИВА-6 могут быть подключены:
- к многоканальной системе контроля микроклимата и других параметров технологических сред на основе контроллера ИВА-128;
- к персональному компьютеру с программным обеспечением SensNet;
к SCADA-системам различных разработчиков.
В термогигрометрах автономных ИВА-6 с отключенной функцией регистрации функция регистрации может быть активирована Пользователем с помощью ключа, приобретаемого у Изготовителя прибора. Инструкция по активации и ключ поставляются на карте памяти или отправляются по электронной почте (в этом случае Потребитель приобретает карту памяти самостоятельно).
Для регистрации измеренных значений относительной влажности и температуры в реальном календарном режиме времени термогигрометр автономный ИВА-6 использует стандартные съемные карты памяти типа microSD. Карта памяти для приборов с активированной функцией регистрации данных входит в комплект поставки прибора. На этой же карте поставляется программа DataLogger.
Слот для установки карты расположен на верхнем торце блока индикации и закрыт силиконовой заглушкой. Разъем типа mini USB для подключения к персональному компьютеру расположен на правом торце блока индикации.
Количество записей измеренных значений влажности и температуры составляет 100 тыс. на 1 МБ емкости карты памяти, что обеспечивает непрерывную запись данных на весь ресурс работы комплекта батарей.
Считывание накопленных данных из термогигрометра автономного ИВА-6 может осуществляться двумя способами:
- с карты памяти через кард-ридер;
- через USB-порт термогигрометра.
Программа DataLogger обеспечивает считывание информации из карты памяти, формирует архив данных для каждого термогигрометра, создает текстовый и графический отчеты.
Карту памяти можно устанавливать в любой термогигрометр ИВА-6, так как в момент установки на ней создается файл, содержащий информацию о номере прибора.
Записываемые на карту данные шифруются с целью предотвращения возможности их фальсификации.
Термогигрометры автономные ИВА-6 запоминают минимальные и максимальные значения влажности и температуры, время и дату этих событий.
В условиях низкой освещенности Пользователь может включить подсветку индикатора, нажав кнопку «✱». Отключение подсветки осуществляется при повторном нажатии кнопки «✱» или автоматически через 20 с. Яркость подсветки регулируется при конфигурировании термогигрометра через USB-порт с помощью программы DataLogger.
Термогигрометры автономные ИВА-6 имеют звуковую и визуальную индикацию выхода измеренных значений относительной влажности и температуры за установленные (с помощью программы DataLogger) пределы
