Назначение

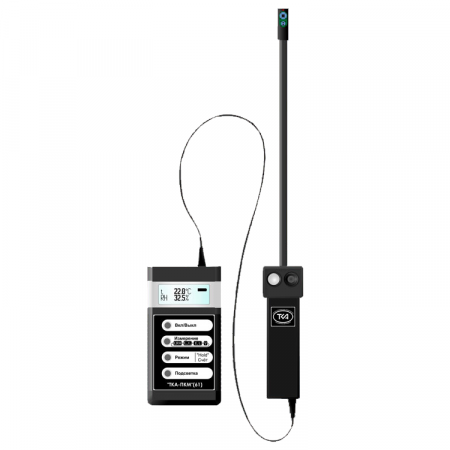

Назначение комбинированного прибора "ТКА-ПКМ"(61)
ТКА-ПКМ(61) многофункциональный прибор, предназначенный для комплексного контроля параметров окружающей среды. Прибором ТКА-ПКМ(61) измеряют фотометрические (световые) параметры и основных параметров микроклимата. Существенным преимуществом прибора ТКА-ПКМ(61) являются компактность, удобство в эксплуатации, возможность измерения одним прибором основных параметров микроклимата и параметров оптического излучения..
Прибор ТКА-ПКМ(61) предназначен для измерения следующих параметров:
- Освещённость 10....200 000 лк,
- Яркость 10....200 000 кд/м2,
- Температура воздуха -30 .... 60 °С,
- Относительная влажность (RH, %) воздуха 5...98%;
- Скорости движения воздуха 0,1.....20 м/с.
а также вычисляемые параметры:
-
- температуры влажного термометра (tвл, °С);
- температуры точки росы (tтр, °С).
Также с помощью прибора ТКА-ПКМ(61) можно определять расход проходящего через сечение воздуховодов (каналов вентиляции, лабораторных установок и т.п.) воздушного потока.
Применение
Область применения термогигрометра ТКА-ПКМ(61)
Прибор ТКА-ПКМ(61) широко использется для Санитарного и технического надзора в жилых, производственных помещениях; для контроля параметров микроклимата в музеях, библиотеках, архивах; для экологического мониторинга; для аттестации рабочих мест при проведении СОУТ; для лабоаторных иследований.
Технические характеристики
Технические характеристики термогигрометра ТКА-ПКМ(61)
| Освещенность. Диапазон измерений освещённости |
10…200 000 лк |
| Пределы допускаемой основной относительной погрешности измерений освещённости в видимой области спектра |
± 8,0 % |
| Яркость. Диапазон измерений яркости |
10…200 000 кд/м² |
| Пределы допускаемой основной относительной погрешности измерений яркости |
± 10,0 % |
| Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30 до +15 и св. +25 до +60 °С |
± 3,0 % |
| Температура. Диапазон измерений температуры воздуха |
-30…+60 °С |
Пределы допускаемой абсолютной погрешности измерения температуры воздуха, в диапазонах:
- от -30 до -10°С включ.
- св. -10 до +15°С включ.
- св. +15 до +25°С включ.
- св. +25 до +45°С включ.
- св. +45 до +60°С |
± 0,5 °С
± 0,3 °С
± 0,2 °С
± 0,3 °С
± 0,5 °С |
| Влажность. Диапазон измерений относительной влажности воздуха |
5…98 % |
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности в диапазоне температур воздуха от +15 до +25 °С |
± 3,0 % отн.вл. |
| Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности воздуха при изменении температуры воздуха на каждые 10°С в диапазоне от +10 до +15 и св.+25 до +60 °С |
± 3,0 % отн.вл. |
| Скорость воздуха. Диапазон измерений скорости движения воздуха |
0,1…20 м/с |
Пределы допускаемой основной абсолютной погрешности измерений скорости движения воздуха (V) в диапазоне температуры от +15 до +25 °С:
- в диапазоне (0,1…1,0) м/с
- в диапазоне (>1,0…20) м/с |
± (0,045 + 0,05·V) м/с
± (0,1 + 0,05·V) м/с |
В приборе «ТКА-ПКМ»(61) реализована опция измерения усреднённого значения скорости движения воздуха за определённый промежуток времени (100 с) в соответствии с рекомендациям к СанПиН, см., например, Руководство «Физические факторы. Эколого-гигиеническая оценка и контроль». М. «Медицина», 1999, т.2., стр. 416).
Габаритные размеры прибора ТКА-ПКМ(61)
| Блок обработки сигналов |
160 х 86 х 31 мм |
| Измерительная головка |
425 х 48 х 55 мм |
| Масса прибора ТКА-ПКМ (61) не более |
0,45 кг |
| Для питания приборов используется NiMH аккумуляторная батарея — типоразмер батареи «Крона» |
7,0 — 9,6 В |
Комплектация
Комлпектность компинированного прибора ТКА-ПКМ(61):
- Прибор комбинированный «ТКА-ПКМ»(61)
- Два элемента питания типа «АА»
- Руководство по эксплуатации прибора ТКА-ПКМ(61)
- Паспорт
- Сумка для прибора
- Транспортная тара
-
- Диск с программным обеспечением (опция по дополнительному заказу)
- Кабель последовательного порта (опция по дополнительному заказу)
