Назначение

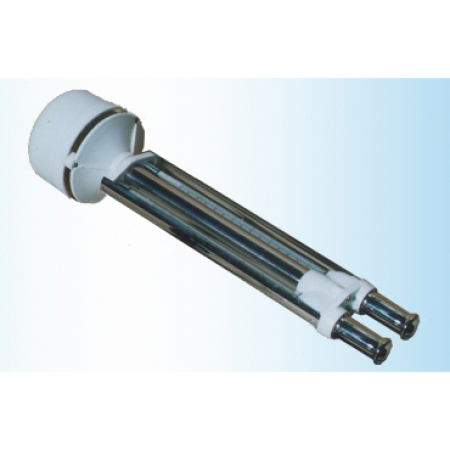

Назначение МВ-4-2М Психрометры аспирационные
Психрометр МВ-4-2М аспирационный (далее психрометр), предназначен для измерения температуры воздуха и температуры смоченного термометра с целью последующего определения влажности воздуха по психометрическим таблицам. Измеренные значения температуры воздуха и температуры смоченного термометра позволяют определить относительную влажность воздуха в диапазоне от 10 до 100 % при температуре -10…50 °С.
Номер в Госреестре средств измерений РФ 10069-11
Описание
Описание Психрометра аспирационного МВ-4-2М
Принцип работы Психрометра МВ-4-2М основан на разности показаний сухого и смоченного термометров (психрометрическая разность) величина которой зависит от влажности окружающего воздуха. Сухой термометр показывает температуру воздуха. С поверхности резервуара смоченного термометра вода испаряется. Испарение воды сопровождается понижением температуры. Смоченный термометр будет показывать более низкую температуру.
Психрометры МВ-4-2М состоят из двух одинаковых ртутных термометров ТМ6 по ГОСТ 112-78, с ценой деления 0,2 °С резервуары которых помещены в металлические трубки защиты. Эти трубки соединены с воздухопроводными трубками, на верхнем конце которых укреплен аспирационный блок с крыльчаткой, предназначенной для прогона воздуха через трубки с целью сделать более интенсивным испарение воды со смоченного термометра.
Психрометры аспирационные изготавливаются двух типов:
- психрометры аспирационны е с механическим заводом МВ-4-2М
- психрометры аспирационны е с электромотором М-34-М.
Технические характеристики
Технические характеристики Психрометра МВ-4-2М
| Диапазон измерений температуры воздуха, °С |
-25…+50 |
| Пределы допускаемой погрешности термометров после введения поправок, °С, не более |
±0,1 |
Скорость аспирации психрометров, м/с, не менее
- М-3 4-М
- МВ-4-2М на четвертой минуте |
2,0
2,0 |
| Изменение скорости аспирации между 4-ой и 6-ой минутами для психрометров МВ-4-2М, м/с, не более |
0,6 |
| Время раскручивания пружины заводного механизма психрометров МВ-4-2М при полном заводе, мин, не менее |
8 |
| Питание психрометра М-34-М осуществляется: |
от сети переменного тока 220 В, (50±1) Гц |
| Мощность, потребляемая психрометра М-34-М, Вт, не более |
30 |
Габаритные размеры, мм, не более,:
- МВ-4-2М
- М-34-М |
Ø 105, длина 420
Ø 105, длина 400 |
Масса, кг, не более
- МВ-4-2М
- М-34-М |
1,2
1,3 |
| Условия эксплуатации психрометров: |
при измерении температуры:
- температура окружающего воздуха, °С:
- при измерении скорости аспирации
относительная влажности воздуха, % |
-25…+50
-10…+50
95 при 25 °С |
| Вероятность безотказной работы за 1500 циклов не менее |
0,9 |
| Средний срок службы должен быть, лет, не менее |
8 |
Комплектация
Комплектация Психрометра МВ-4-2М
| Наименование и условное обозначение |
Кол-во, шт |
| МВ-4-2М |
М-3 4-М |
| Психрометр аспирационный ГРПИ.405132.001 1 |
1 |
|
| Психрометр аспирационный ГРПИ.405132.001-01 |
|
1 |
| Защита ветровая Л88.634.135 |
1 |
1 |
| Крюк для подвеса Л88.633.000 |
1 |
1 |
| Футляр Л86.875.016 |
1 |
1 |
| Пипетка Л87.359.000 |
2 |
2 |
| Втулка Л88.223.010 |
2 |
2 |
| Втулка ГРПИ. 715141.007 |
2 |
2 |
| Шайба Л88.946.009 |
2 |
2 |
| Батист отбеленный 20x40 по ГОСТ 29298-92 |
25 |
25 |
| Зажим с баллоном Л86.272.016 |
1 |
1 |
