Назначение

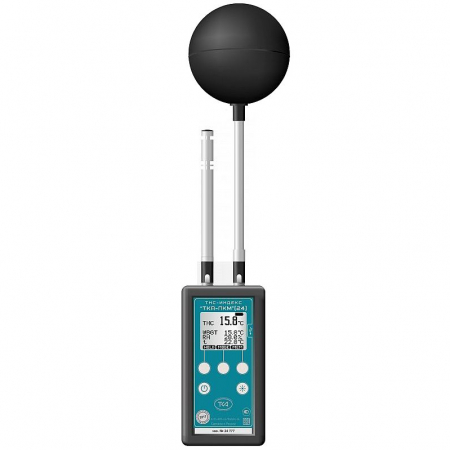

Назначение термогигрометра ТКА-ПКМ(24)
Термогигрометр ТКА-ПКМ (24) - измеритель температуры и влажности воздуха, температуры внутри черного шара + расчет ТНС (WBGT) индексов, температур влажного термометра и точки росы, средней температуры излучения (средней радиационной температуры) и плотности потока теплового излучения внутри помещений.
Прибор предназначен для измерения следующих параметров окружающей среды:
- относительной влажности 5…98%
- температуры воздуха -30…+60°C
- температуры сферы:
- в режиме измерения 0…60°С
- в режиме индикации до 100°С
- WBGT – индекса тепловой нагрузки среды при наличии солнечной радиации (°С);
- температура влажного термометра -10…+60°С
- температура точки росы -55…+60°С
- индекс тепловой нагрузки среды 0…+70°С
- средняя температура излучения 0…+160°С
- плотность потока теплового излучения 0…1 700 Вт/м2
Описание
Описание термогигрометра ТКА-ПКМ(24)
Термогигрометр ТКА-ПКМ (24) предназначен для измерения индексов тепловой нагрузки среды (ТНС и WBGT – индексов), которые, согласно ГОСТ Р ИСО 7243-2007 и СанПиН 2.2.4.548-96, характеризуют комплексное воздействие всех факторов микроклимата на организм человека. Прибор обеспечивает измерение температуры и относительной влажности воздуха, температуры внутри черного шара, а также отображение вычисляемых в режиме реального времени ТНС и WBGT – индексов, температур влажного термометра и точки росы, средней температуры излучения и плотности потока теплового излучения.
Существенные преимущества прибора ТКА-ПКМ (24)
Прямых аналогов нет. В приборе реализована уникальная возможность определения значений ТНС и WBGT индексов в режиме реального времени благодаря одновременному измерению температур воздуха и внутри черного шара, влажности воздуха и вычислению точных значений температуры влажного термометра по специальной программе, защищенной Свидетельством об официальной регистрации программы для ЭВМ. Дополнительное одновременное определение значений средней температуры излучения и плотности потока теплового излучения обеспечивает эффективную и достоверную оценку возможного теплового перегрева при исследовании горячей окружающей среды.
Применение
Область применения термогигрометра ТКА-ПКМ (24)
Санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности, включая оценку теплового перегрева человека в горячей окружающей среде.
Технические характеристики
Технические характеристики ТКА-ПКМ(24) измерителя влажности, температуры, ТНС индекса
| Наименование |
Значение |
| Влажность. Относительная влажность |
5…98% |
| Температура воздуха |
-30…+60 °С |
| Диапазоны показаний расчетных параметров: |
Температура внутри чёрного шара
- в режиме измерений
- в режиме индикации |
0…+60°С
до +100°С |
| ТНС-индекс |
0…+70°С |
| WBGT-индекс (при наличии солнечной радиации) |
0…+75°С |
| Температурf влажного термометра |
-10…+60°С |
| Температура точки росы |
-55…+60°С |
| Средняя температура излучения |
0…+160°С |
| Интенсивность теплового облучения |
0…1700 Вт/м2 |
| Основные абсолютные погрешности измерений |
Пределы допускаемой основной абсолютной погрешности измерений
относительной влажности при температуре воздуха +15…+25 °С |
±3,0% |
Пределы допускаемой дополнительной абсолютной погрешности
измерений относительной влажности при изменении температуры воздуха
на каждые 10°С в диапазоне +10…+60 °С |
± 3,0 % |
Пределы допускаемой основной абсолютной погрешности измерений
температуры воздуха при температуре воздуха +15…+25 °С |
±0,2 °С |
Пределы допускаемой дополнительной абсолютной погрешности
измерений температуры воздуха при температуре воздуха, °С
- от -30 до -10 включительно
- свыше -10 до +15 включительно
-свыше +25 до +45 включительно
-свыше +45 до +60 |
±0,3°С
±0,1°С
±0,1°С
±0,3°С |
| Габаритные размеры прибора (с подключенными зондами) |
390х90х90 мм |
| Масса прибора (не более) |
0,5 кг |
| Питание |
3 В; два элемента
питания «АА» |
Диапазон показаний температуры влажного термометра вычисляется согласно аналитической формуле, полученной статистической обработкой Таблиц психрометрических (ГОСТ 8.524-85).
Диапазон показаний температуры точки росы определяется в соответствии с ГОСТ 8.524-85.
Диапазон показаний индекса тепловой нагрузки среды (ТНС-индекса) вычисляется по формуле для расчёта ТНС внутри помещений:
ТНС = 0,7 · tвл + 0,3 · tsph, где tвл — температура влажного термометра, tsph — температура чёрного шара.
Диапазон показаний средней радиационной температуры вычисляется, согласно ISO 7726, по формуле:
tрад.ср. = [ (tsph + 273,2)4 + 0,48 · 108 · (tsph – t)5/4 ]1/4 – 273,2, °С.
Диапазон показаний интенсивности теплового облучения вычисляется, согласно ISO 7726, по формуле:
W = 5,67 · 10-8 · [ (tрад.ср. + 273,2)4 – (t + 273,2)4 ], Вт/м2.
Условия эксплуатации прибора ТКА-ПКМ 24
| Наименование характеристики |
Значение характеристики |
| Температура окружающего воздуха |
-30…+60°С |
| Относительная влажность воздуха при температуре окружающего воздуха 25 °С |
до 98 % |
| Атмосферное давление |
80…110 кПа |
Комплектация
Комлпектация измерителя ТКА-ПКМ 24
- прибор комбинированный ТКА-ПКМ ( 24)
- черный шар (сфера) диаметром 90 мм
- батарея щелочная повышенной емкости типоразмер Крона 6PLF22, 9 Вольт
- штатив – трипод настольный
- кабель связи с ПК ( для USB - порта )
- диск с программным обеспечением
- руководство по эксплуатации
- паспорт
- сумка для прибора
- сумка-чехол для черного шара
- транспортная тара
