Описание

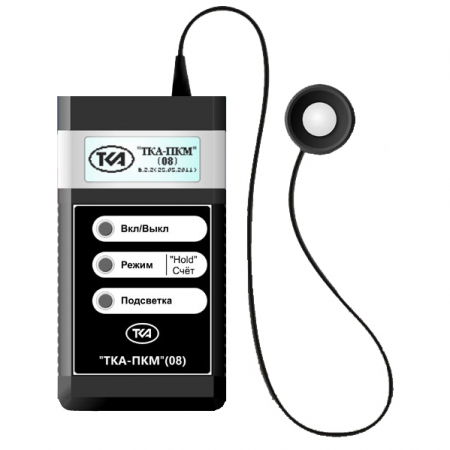

Описание пульсметра+люксметра ТКА-ПКМ(08).
Прибор ТКА-ПКМ(08) предназначен для измерения коэффициента пульсации освещенности и освещённости в видимой области спектра (380...760) нм, создаваемой различными источниками, произвольно расположенными.
Коэффициент пульсации освещенности, %: критерий оценки относительной глубины колебаний освещенности в осветительной установке в результате изменения во времени светового потока источников света при их питании переменным током.
Показания коэффициента пульсации индицируются в процентах, при этом прибор определяет максимальное, минимальное и среднее значение освещенности пульсирующего излучения и рассчитывает значение коэффициента пульсации.
Прибор ТКА-ПКМ(08) может быть подключен по полудуплексному синхронному последовательному интерфейсу (USB — виртуальный СОМ-порт) к компьютеру или иному контроллеру. Прибор передает информацию в последовательный порт в текстовом формате с использованием OEM 866 кодировки.
Для приема данных можно использовать любую терминальную программу.
Применение
Применение пульсметра+люксметра ТКА-ПКМ(08).
Прибор ТКА-ПКМ(08) предназначен для измерения коэффициента пульсации освещенности и освещённости в видимой области спектра (380...760) нм, создаваемой различными источниками, произвольно расположенными.
Коэффициент пульсации освещенности, %: критерий оценки относительной глубины колебаний освещенности в осветительной установке в результате изменения во времени светового потока источников света при их питании переменным током.
Технические характеристики
Технические характеристики пульсмера-люксметра ТКА-ПКМ(08)
Освещенность. Диапазоны измерения, лк
|
10…200 000 |
Предел допускаемой основной относительной погрешности измерения освещенности
|
± 8,0%
|
| Коэффициента пульсации освещенности. Диапазоны измерения, |
1.... 100% |
| Предел допускаемой основной относительной погрешности измерения пульсации освещенности |
± 10,0%
|
| Пределы дополнительной относительной погрешности прибора при измерении оптических величи, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерения на каждые 10°С в диапазоне от -30 до +15 °С и +25 до +60 °С |
± 3,0% |
Габаритные размеры прибора ТКА-ПКМ(08)
| Блок обработки сигналов, мм |
160 х 86 х 36 |
| Измерительная головка, мм |
d40 х 30 |
| Масса прибора (не более), кг |
0,32 |
| Питание |
NiMH аккумуляторная батарея - типоразмер батареи «Крона» 7,0...9,6 В |
-
-
Конструкция ТКА-ПКМ(08)
В измерительной головке установлен первичный преобразователь излучения – полупроводниковый кремниевый фотодиод с системой светофильтров, формирующих спектральную чувствительность, соответствует относительной световой спектральной эффективности V(λ).
Показания коэффициента пульсации индицируются в процентах, при этом прибор определяет максимальное, минимальное и среднее значение освещенности пульсирующего излучения и рассчитывает значение коэффициента пульсации.
Прибор ТКА-ПКМ(08) может быть подключен по полудуплексному синхронному последовательному интерфейсу (USB — виртуальный СОМ-порт) к компьютеру или иному контроллеру. Прибор передает информацию в последовательный порт в текстовом формате с использованием OEM 866 кодировки.
Для приема данных можно использовать любую терминальную программу.
Комплектность
Комплектация пульсметра+люксметра "ТКА-ПКМ" (08)
- Прибор «ТКА-ПКМ»(08)
- Аккумуляторный элемент питания"Крона" (6F22)
- Руководство по эксплуатации прибора ТКА-ПКМ(08)
- Паспорт прибора ТКА-ПКМ(08)
- Сумка для прибора
- Транспортная тара
-
- Диск с программным обеспечением (опция, по дополнительному заказу)
- Кабель последовательного порта (опция, по дополнительному заказу)
- По дополнительному заказу, в комплект поставки может входить:
- Кабель связи USB A-B - 1 шт.
- Диск с программным обеспечением (МиниТерминалка) - 1 шт.
