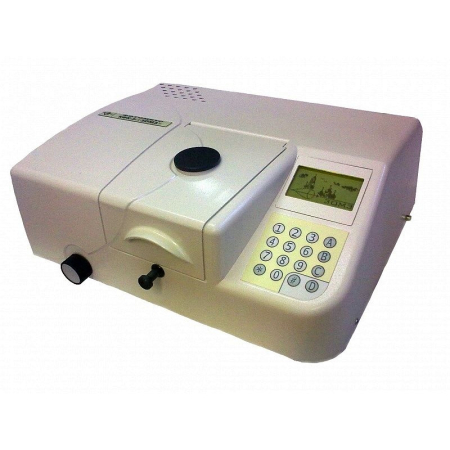

Назначение
Назначение фотометра КФК-3-01:
Фотометр фотоэлектрический КФК-3-01«ЗОМЗ» (в дальнейшем фотометры), выпускаемые в трех модификациях: фотометр фотоэлектрический КФК-3-01-«ЗОМЗ», фотометр фотоэлектрический КФК-3-02-«ЗОМЗ» с термостатируемым кюветным отделением, фотометр фотоэлектрический КФК-3-03-«ЗОМЗ» с проточной кюветой с насосом и внешним термостатом для подготовки проб) предназначены для измерения спектрального коэффициента направленного пропускания ( в дальнейшем — СКНП), оптической плотности прозрачных жидкостных растворов, а также для определения скорости изменения оптической плотности и концентрации веществ в растворах после предварительной градуировки фотометров потребителем.
Фотометры КФК-3-01 предназначены для оснащения клинико-диагностических лабораторий лечебно-профилактических учреждений, поликлиник, и других медицинских учреждений с целью автоматизации процесса проведения биохимических исследований плазмы крови при диагностике заболеваний, профилактических осмотрах, оценке эффективности лечебных мероприятий, для применения в сельском хозяйстве, на предприятиях водоснабжения, в металлургической, химической, пищевой промышленности и других отраслях.
Описание
Описание фотометра фотоэлектрического КФК-3-01«ЗОМЗ»
Измерительные функции фотометра КФК-3-01
- измерение пропускания и оптической плотности на фиксированных длинах волн;
- измерение концентрации, используя фактор, калибровку по одной точке, многоточечную (6 точек) калибровку;
- кинетические измерения на фиксированной длине волны.
Применение фотометра КФК-3-01
- в аналитических лабораториях предприятий теплоэнергетического комплекса;
- на предприятиях водоснабжения;
- в металлургической, химической, пищевой промышленности и других отраслях;
- в клинико-диагностических лабораториях лечебно-профилактических учреждений.
Описание работы фотометра КФК-3-01 «ЗОМЗ»
Принцип действия фотометров КФК-3-01 «ЗОМЗ»основан на сравнении потока излучения Ф0, прошедшего через “холостую пробу” ( растворитель или контрольный раствор, по отношению к которому производится измерение ) и потока излучения Ф, прошедшего через исследуемый раствор.
Потоки излучения Ф0 и Ф преобразуются фотоприемником в электрические сигналы U0, U и Пт ( Пт - сигнал при неосвещенном фотоприемнике ), которые обрабатываются встроенной микро-ЭВМ и представляются на индикаторе в виде коэффициента пропускания, оптической плотности, скорости изменения оптической плотности, концентрации.

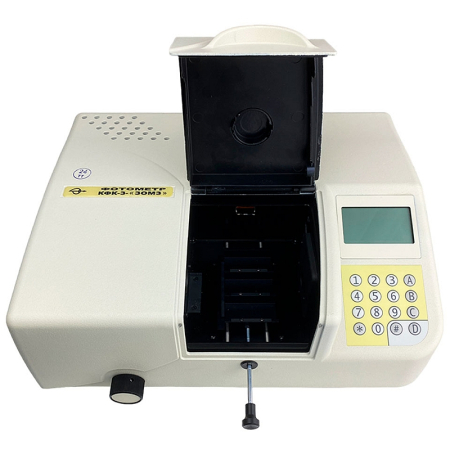

Конструктивно фотометры КФК-3-01 «ЗОМЗ»выполнены в виде моноблока, заключающего в себя источник излучения, кюветный отсек, монохроматор и блок регистрации и обработки данных. В качестве диспергирующего элемента применен монохроматор на дифракционной решетке. В модификации КФК-3-02-«ЗОМЗ» используется гермостатируемое юоветное отделение, а в модификации КФК-3-03-«ЗОМЗ» - проточная кювета с насосом и внешним термостатом для подготовки проб. Дополнительно применены кюветы БШ5.999.189, размером 10x10 мм объемом не более 2 см3.
Технические характеристики
Технические характеристики Фотометра КФК-3-01 "ЗОМЗ"
| Спектральный диапазон, нм |
330…780 |
| Диапазон показаний длин волн, нм |
315…1000 |
Диапазон измерений:
- СКНП, %
- оптической плотности, Б |
1…99
0,004…2 |
Диапазон показаний:
- СКНП, %
- оптической плотности, Б
- концентрации, единиц концентрации |
0,1…120
0…3
0,001…9999 |
Пределы допускаемого значения основной абсолютной
погрешности при измерении СКНП, % |
±0,5 |
Пределы допускаемой основной абсолютной погрешности
установки длины волны, нм |
±3 |
Предел допускаемого значения среднего квадратического
отклонения случайной составляющей основной абсолютной
погрешности,% |
0,15 |
Пределы допускаемого значения дополнительной абсолютной
погрешности фотометра при измерении СКНП в интервале
температур 20…35°С и от 20…10°С |
±0,3 |
| Рабочая длина кювет, мм |
1, 3, 5, 10, 20, 30, 50, 100 |
Питание фотометров осуществляется от сети переменного тока
- напряжением, В
- частотой |
220 ± 22
50 ± 0,5 |
| Источник излучения |
лампа галогенная КГМ12-10-2 |
| Потребляемая мощность, В А, не более |
50 |
| Габаритные размеры, мм не более |
500x360x165 |
| Масса, кг, не более |
15 |
Условия эксплуатации:
- температура окружающей среды, °С
- атмосферное давление, кПа
- относительная влажность воздуха,% |
+1,0…+35
101,4±4
65±15 |

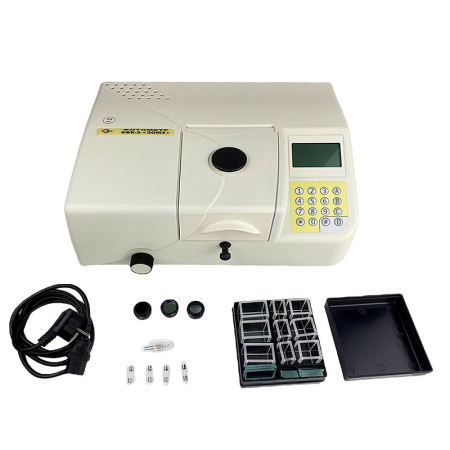

Комплектация
Комплектация Фотометра фотоэлектрического КФК-3-01 "ЗОМЗ":
- Фотометр фотоэлектрический КФК-3-01-"ЗОМЗ"
- Комплект сменных частей
- Комплект упаковок
- Комплект принадлежностей
- Руководство по эксплуатации БШ2.853.021-02 РЭ
- Паспорт БШ2.853.021-02 ПС
- Методика поверки МП 025.М4-20
- Комплект ЗИП
Аксессуары

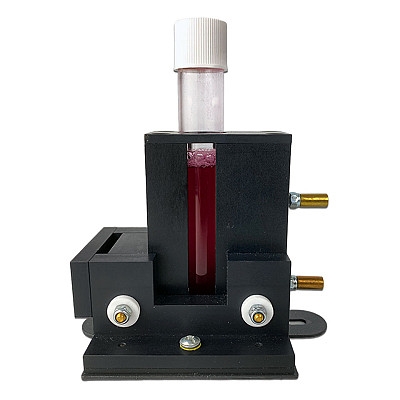

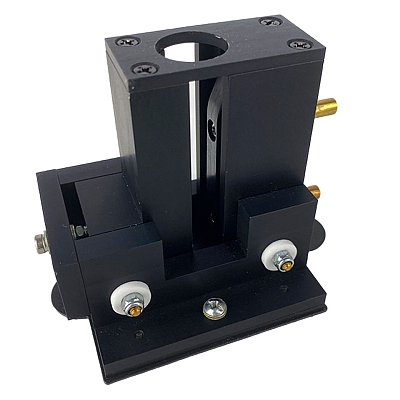

Кюветодержатель ХПК-виал Таглер для спектрофотометров Альтаир и КФК-3-01
|
|
|
Изделие предназначено для проведения анализа химического потребления кислорода с использованием фотометра КФК-3-01.
Применяется в школах, лабораториях, на предприятиях.
Для установки в фотометр КФК-3-01 необходимо открутить ручку кюветодержателя, закрепить винтами установочную пластину в кюветное отделение так, чтобы крепежное отверстие было направлено к лицевой стороне фотометра. Держатель устанавливается на пластину винтами.
|
Технические характеристики
| Тип используемых кювет |
Виала для ХПК |
| Размер используемых кювет, мм |
16х100 |
| Диаметр посадочного места, мм |
Ø17 |
| Глубина посадочного места, мм |
70 |
| Вес нетто, кг |
0,37 |
| Габаритные размеры, ШхГхВ, мм |
68х96х77 |
