Описание

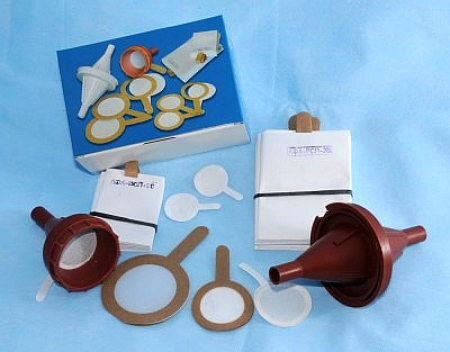

Описание фильтров АФА
Предназначены для исследования и контроля аэродисперсных примесей (аэрозолей), содержащихся в воздухе или других газах, при разовом периодическом отборе проб.
Фильтры АФА изготовляются различной модификации применительно по методу анализа:
- АФА-ХП; АФА-ХА - химический;
- АфА-РМА - радиохимический;
- АФА-РМП - радиометрический;
- АФА-РСП - радиоспектрометрический;
- АФА-РГП - радиографический;
- АФА-ВП - весовой;
- АФА-ДП - дисперсионный;
- АФА-БА - бактериальный;
- АФА-СИ - сорбционные.
Для фильтров АФА выпускаются соответствующие фильтродержатели ИРА-10, ИРА-20.

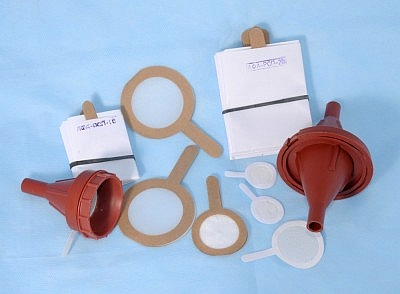

Фильтродержатели
|
Предназначены для закрепления аналитических аэрозольных фильтров АфА при отборе проб воздуха и производственных газов.
Изготавливаются из полистирола.
фильтродержатели выпускаются двух видов и обозначаются: ИРА-10-1, ИРА-10-2, ИРА-20-1 и ИРА-20-2, где цифры 10 и 20 указывают рабочую площадь фильтра (10 или 20 см2), а цифры 1 и 2 указывают тип фильтродержателя — «открытый» или «закрытый».
В «открытых» — поверхность фильтра непосредственно соприкасается с атмосферой. Эти фильтродержатели используются при отборе проб из открытой (свободной) атмосферы или в случае размещения фильтра внутри закрытого объма.
В «закрытых» — поверхность фильтра изолирована от открытой атмосферы. Эти фильтродержатели используются вне анализируемой (контролируемой) зоны. |
|
Фильтры обеззоленные
Фильтры обеззоленные используются в лабораториях научно-исследовательских организаций, предприятий нефтехимической, фармацевтической, парфюмерной, пищевой, электронной и оборонной промышленности, производстве ювелирных изделий, а также в школьных лабораториях.
Фильтры представляют собой кружки, вырубленные из фильтровальной бумаги марки ФБ, ФМ,ФС, ФОМ и ФОБ.
Фильтры имеют следующие обозначения и области применения:
Красная лента. Отделение от растворов творожистых и крупнокристаллических осадков.
Белая лента. Отделение от растворов среднезернистых осадков.
Синяя лента. Отделение от растворов мелкокристаллических осадков.
Зеленая лента. Выделение мелкодисперсных осадков.
Желтая лента. Анализ масло-и жиропродуктов.
Фильтры упаковываются:
Индивидуальная упаковка (100 фильтров в Zip-lock пакете).
Фильтрующий материал
Фильтрующий аналитический материал ФПС-ВГ (легкоозоляемый микроволокнистый) с температурой озоления 400 °С предназначен для анализа промышленных выбросов и радиоактивных аэрозолей в воздухе с помощью вентиляционных фильтровальных установок (ВФУ) типа «Тайфун».
Сорбционно-фильтрующий аналитический материал СФМ-2И состоит из рыхлого слоя ультратонких волокон, в который введен уголь ОУ-А с добавкой азотнокислого серебра и предназначен для отбора проб аэрозолей и паров йода, и последующего измерения задержанного осадка радиометрическими приборами.
Технические характеристики
Технические характеристики фильтров АФА
| Наименование фильтра |
Наименование материала фильтрующего элемента |
Плошадь рабочей поверхности, см2 |
Сопротивление, мм вод ст. при 1 см/с |
Коэфф. проскока по стандартному масляному туману, % не более, при скорости |
Допустимая воздушная нагрузка, л/мин.см2 |
Допустимая температура газовой среды, °С |
| 1 см/с |
170 см/с |
| АФА-ВП-10-1 |
ФПП-15-1,5 |
10 |
1,5+0,3-0,1 |
1,0 |
- |
7 |
-200…+60 |
| АФА-ВП-10-2 |
НЭЛ-3 |
10 |
1,0±0,1 |
- |
15 |
20 |
-60…+60 |
| АФА-ВП-20-1 |
ФПП-15-1,5 |
20 |
1,5+0,3-0,1 |
1,0 |
- |
7 |
-200…+60 |
| АФА-ВП-20-2 |
НЭЛ-3 |
20 |
1,0±0,1 |
- |
15 |
20 |
-60…+60 |
| АФА-ВП-40-1 |
ФПП-15-1,5 |
40 |
1,5+0,3-0,1 |
1,0 |
- |
7 |
-200…+60 |
| АФА-ВП-40-2 |
НЭЛ-3 |
40 |
1,0±0,1 |
- |
15 |
20 |
-60…+60 |
ПРИМЕЧАНИЕ. При нагрузке более 1 л/мин·см2 под фильтр следует установить опорную сетку СО20.
Фильтры АФА-СИ
| Наименование показателя |
Норма |
| Внешний вид |
Равномерный волокнистый материал
со скрепленнымикраями,
без сквозных отверстий |
| Площадь аналитического фильтра |
20
10
3 |
| Сопротивление потоку воздуха при 1 см/с, Па, не более |
55 |
Коэффициент проскока аэрозольных частиц диаметром 0,34 мкм
при скоростях 10 см/с, %, не более |
1 |
Коэффициент проскока молекулярного радиоактивного йода-131
(по метилйодиду), %, не более |
10 |
Динамическая емкость по молекулярному стабильному йоду
при скорости 1 см/с, концентрации 2,5 мг/л и проскоке йода
0,001%, мг/см2, не менее |
0,5 |
Фильтры АФА-ХП
Наименование
фильтра |
Наименование
материала
фильтрующего
элемента |
Площадь
рабочей
поверх-ности
см2 |
Температура
воздуха
(газа) в
процессе
отбора
пробы, °С |
Отношение |
Сопротивление,
мм. вод. ст.
при 1 см/с |
Коэфф.проскока
по стандартному
масляному
туману, %,
не более |
Допустимая
воздушная
нагрузка
л/мин∙с∙м2 |
| к влаге |
к кислотам |
1 см/с |
170 см/с |
| АФА-ХП-10-1 |
ФПП-15-1,5 |
10 |
-200…+60 |
гидрофобен |
стоек |
1,5+0,3-1 |
0,1 |
— |
7 |
| АФА-ХП-20-1 |
ФПП-15-1,5 |
20 |
-200…+60 |
гидрофобен |
стоек |
1,5+0,3-1 |
0,1 |
— |
7 |
| АФА-ХП-40-1 |
ФПП-15-1,5 |
40 |
-200… +60 |
гидрофобен |
стоек |
1,5+0,3-1 |
0,1 |
— |
7 |
| АФА-ХП-10-2 |
НЭЛ-3 |
10 |
-60…+60 |
гидрофобен |
стоек |
1,0±0,1 |
— |
15 |
20 |
| АФА-ХП-20-2 |
НЭЛ-3 |
20 |
-60…+60 |
гидрофобен |
стоек |
1,0±0,1 |
— |
15 |
20 |
| АФА-ХП-40-2 |
НЭЛ-3 |
40 |
-60…+60 |
гидрофобен |
стоек |
1,0±0,1 |
— |
15 |
20 |
| АФА-ХА-10 |
ФПА-15-2,0 |
10 |
-200…+150 |
гидрофилен |
не стоек |
2,0±0,2 |
0,1 |
— |
7 |
| А ФА-ХА-20 |
ФПА-15-2,0 |
20 |
-200…+150 |
гидрофилен |
не стоек |
2,0±0,2 |
0,1 |
— |
7 |
| АФА-ХА-40 |
ФПА-15-2,0 |
40 |
-200…+150 |
гидрофилен |
не стоек |
2,0±0,2 |
0,1 |
— |
7 |
ПРИМЕЧАНИЕ. При нагрузке более 1 л/мин.см2 под фильтр следует установить опорную сетку.
Фильтры АФА РСП
Наименование
фильтра |
Наименование
материала
фильтрующего
элемента |
Площадь
рабочей
поверх-ности
см2 |
Температура
воздуха
(газа) в
процессе
отбора
пробы, °С |
Отношение |
Сопротив-
ление,
мм. вод. ст.
при 1 см/с |
Коэфф. проскока
по
стандартному
масляному
туману,
% не более,
при 170 см/с |
Допустимая
воздушная
нагрузка
л/мин∙с∙м2 |
| к влаге |
к
кислотам
щелочам |
| АФА-РСП-3 |
ЛФС-2 |
3 |
-60…+60 |
гидрофобен |
стоек |
1,6 ±0,2 |
10 |
7 |
| АФА-РСП-10 |
10 |
| АФА-РСП-20 |
20 |
ПРИМЕЧАНИЕ. При нагрузке более 1 л/мин. см² под фильтр следует установить опорную сетку.

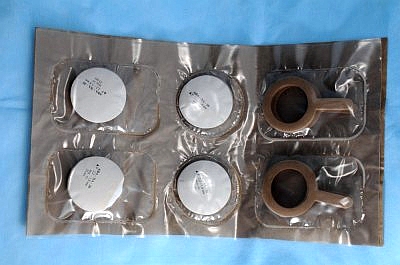

В комплект поставки фильтров АФА- РСП входит фильтрующий элемент (в виде диска), который приклеен на опорное бумажное кольцо с выступом и вложенное между защитными кольцами, паспорт.
Метод анализа аэрозолей основан на улавливании аэрозольных частиц на фильтр из определенного объема воздуха (газа) и последующего измерения спектра уловленного осадка на фильтре осадка с помощью радиоспектрометрических приборов
Для отбора пробы вынимают комплект фильтра из кассеты за выступы колец, вставляют фильтр в аллонж (фильтродержатель) установки отбора проб и плотно зажимают его в нем по периметру колец.
Включают установку и производят прокачивание определенного объема газа (воздуха) через фильтр. Скорость отбора рекомендуется устанавливать не более 300 см³/см² с.
После отбора пробы фильтр за выступы колец вынимают из аллонжа, сбрасывают защитные кольца, помещают в закрытую коробку и переносят к месту измерения радиоспектров. При этом нельзя касаться руками или посторонними предметами рабочей поверхности фильтрующего элемента и опорного кольца. Брать фильтр можно только за выступы колец.
На месте измерения, фильтр берут за выступ опорного кольца, кладут на чистую бумажную подложку лицевой стороной с условленным осадком вверх и отрезают ножницами выступ опорного кольца.
Фильтр на бумажной подложке помещают под датчик радиоспектрометрического прибора и производят измерение радиоспектров, излучаемых уловленным на фильтре аэрозольным осадком.
По данным измерения определяют изотопный состав уловленных аэрозольных примесей.
После измерения фильтр выбрасывают в мусоросборник для радиоактивных отходов.
Модификации и цены
Модификации и цены фильров АФА
| Фильтры аналитические аэрозольные: |
Цена с НДС (20%) |
Метод анализа |
| АФА БА-3 |
42 218,00 |
Бактериальный метод анализа |
| АФА ВП-10-1 |
12 368,00 |
Весовой метод анализа |
| АФА ВП-10-2 (НЭЛ-3) |
59 814,00 |
| АФА ВП-20-1 |
19 239,00 |
| АФА ВП-20-2 (НЭЛ-3) |
139 062,00 |
| АФА ВП-40-1 |
41 144,00 |
| АФА ДП-3-1 |
70 400,00 |
Дисперсионный метод анализа |
| АФА ДП-3-2 (НЭЛ) |
159 790,00 |
| АФА РГП-3 |
130 618,00 |
Радиографический метод анализа |
| АФА РМВ-20 |
46 522,00 |
Контроль вентиляционных систем АЭС |
| АФА РМА-20 |
195 421,00 |
Радиометрический метод анализа |
| АФА РМП-10 |
40 318,00 |
| АФА РМП-20 |
56 312,00 |
| АФА РМП-3 |
54 411,00 |
| АФА РСП-10 |
109 165,00 |
Радиоспектрометрический метод анализа |
| АФА РСП-20 |
194 125,00 |
| АФА РСП-3 |
94 201,00 |
| АФА ХА-10 |
68 189,00 |
Химический метод анализа |
| АФА ХА-20 |
139 873,00 |
| АФА ХА-40 |
301 998,00 |
| АФА ХП-10-1 |
12 368,00 |
| АФА ХП-10-2 (НЭЛ-3) |
59 814,00 |
| АФА ХП-20-1 |
19 239,00 |
| АФА ХП-20-2 (НЭЛ-3) |
140 781,00 |
| АФА ХП-40-1 |
41 144,00 |
| АФА ХС-20-1 |
200 300,00 |
Аэрозоли с бета — излучающими нуклидами |
| АФА ХС-20-2 (НЭЛ-3) |
244 430,00 |
| ИРА-10-1 |
670,00 |
Площадь используемого фильтра 10 кв. см, ТУ 95 1021-82 |
| ИРА-10-2 |
830,00 |
| ИРА-20-1 |
740,00 |
Площадь используемого фильтра 20 кв. см, ТУ 95 1021-82 |
| ИРА-20-2 |
920,00 |
Фильтры из хлорвинила (НЭЛ-3) имеют:
- пониженное сопротивление потоку (1,0±0,1 мм.вод.ст. при скорости потока 1 см/с),
- допустимые нагрузки по воздуху-20 л/мин·см2
- коэффициент проскока по стандартному масляному туману-не более 15% при скорости фильтрации 170 см/с
Фильтры сорбционные АФА-СИ ТУ 2282-005-00208982-2012
АФА-СИ-20 (100 штук) - 52.175руб.
Фильтродержатели
| Наименование |
Цена, руб. |
Характеристика |
| ИРА-10-1 |
670,00 |
площадь используемого фильтра 10 кв. см, ТУ 95 1021-82 |
| ИРА-10-2 |
830,00 |
| ИРА-20-1 |
740,00 |
площадь используемого фильтра 20 кв. см, ТУ 95 1021-82 |
| ИРА-20-2 |
920,00 |
| Сетка опорная СО-20 |
800,00 |
Для сохранения фильтров от разрыва при больших расходах воздуха |
Фильтры обеззоленные
| |
Белая лента |
Синяя лента |
Красная лента |
Зеленая лента |
Желтая лента |
| Внешний вид |
Фильтры должны иметь равномерный просвет,
не должны иметь складок, загрязненных пятен,
разрывов кромок и дырчатости |
| Масса 1 м2, г |
75 ±3 |
85 ±3 |
75 ±3 |
85 ±3 |
75 ±3 |
Сопротивление продавливанию
во влажном состоянии, кПа,
не менее |
6 |
7 |
5 |
7 |
5 |
Фильтрующая способность,
сек, не более |
45 |
100 |
26 |
100 |
16 |
Разделительная способность
(задерживает осадки) |
Сернокислого
свинца
холодноосаж-
денного |
Сернокислого
бария |
Сернокислого
свинца
горячеосаж-
денного |
Сернокислого
бария |
Гидроокиси
железа |
| ГОСТ |
Бумага соответствует ГОСТ 12026-76 |
Цена фильтров обеззоленных
| Диаметр фильтров, мм |
Цена, (100 шт.) |
| 55 |
31,00 |
| 70 |
42,00 |
| 90 |
76,00 |
| 110 |
114,00 |
| 125 |
155,00 |
| 150 |
213,00 |
| 180 |
321,00 |
Цена фильтрующих материалов
| Наименование |
Цена за 1 кв. метр, руб. |
| ФПС-ВГ |
1 510,40 |
| СФМ-2И |
8 961,60 |
| СФМ-2ИПС |
10 856,00 |
