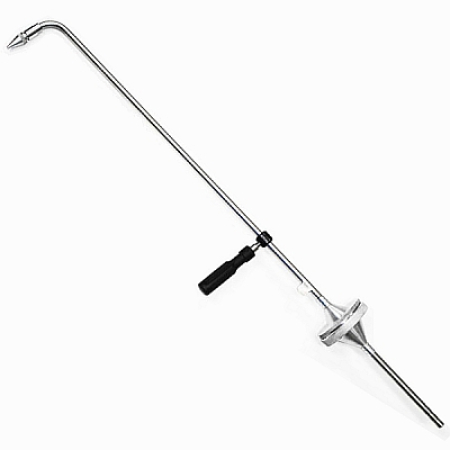

Пылезаборные трубки универсальные, внешней и внутренней фильтрации

Трубки внутренней фильтрации

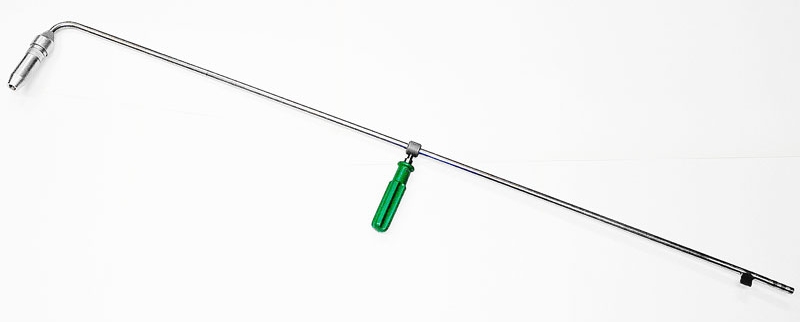

Трубки пылезаборные внутренней фильтрации

Пылезаборная трубка предназначена для определения запыленности газопылевых потоков, отходящих от стационарных источников загрязнения при скорости газов не менее 4 м/с, давлении - до 0,2 МПа.
Пылезаборная трубка применяется при отборе проб влажных газов, наличии в газах агрессивных компонентов и смол, высокой адгезионной способности пыли. Принцип изокинетичности отбора газопылевых потоков пылезаборной трубкой обеспечивается подбором и установкой наконечников. По отдельному заказу поставляются комплект наконечников, патрон пылеулавливающий, сетки для патрона.

Технические характеристики пылезаборных трубок внутренней фильтрации

• Скорость газопылевых потоков 4-40 м/с.
• Температура анализируемого газа, не более, 400°C.
• Трубки изготавливаются длиной 0,5; 1; 1,5 и 2 метра. Более 2 метров (по спецзаказу).
• Присоединительный диаметр трубки 10 мм.

Наконечники для пылезаборных трубок приобретаются отдельно (см. "Комплект сменных наконечников")

Комплект поставки

• Трубка пылезаборная - 1 шт.
• Патронодержатель - 1 шт.
• Пылеулавливающий патрон с сеткой - 1 шт.

Трубки внешней фильтрации

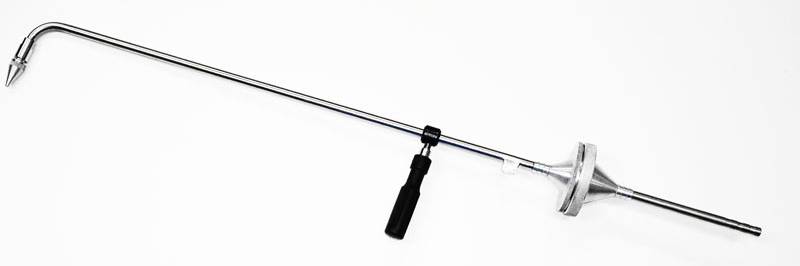

Пылезаборные трубки внешней фильтрации

Трубка пылезаборная внешней фильтрации с аллонжем под фильтр АФА-ВП-10 или АФА-ВП-20 предназначена для определения запыленности газопылевых потоков, отходящих от стационарных источников загрязнения при скорости газов не менее 4 м/с, давлении - до 0,2 МПа.
Пылезаборная трубка применяется при отборе проб сухих газов. Принцип изокинетичности отбора газопылевых потоков обеспечивается подбором и установкой наконечников. Комплект наконечников поставляется по отдельному заказу.

Технические характеристики пылезаборных трубок внешней фильтрации

• Скорость газопылевых потоков 4-40 м/с.
• Температура анализируемого газа при использовании фильтра типа АФА, не более, 60°C.
• Трубки изготавливаются длиной 0,5; 1; 1,5 и 2 метра. Более 2 метров (по спецзаказу).
• Присоединительный диаметр трубки 10 мм.

Пылезаборные трубки внешней фильтрации неразборные

Наконечники для пылезаборных трубок приобретаются отдельно (см. "Комплект сменных наконечников")

Комплект поставки

• Трубка пылезаборная - 1 шт.
• Алонж закрытый алюминиевый типа ИРА-20-2 или ИРА-10-2 - 1 шт.

Трубки универсальные

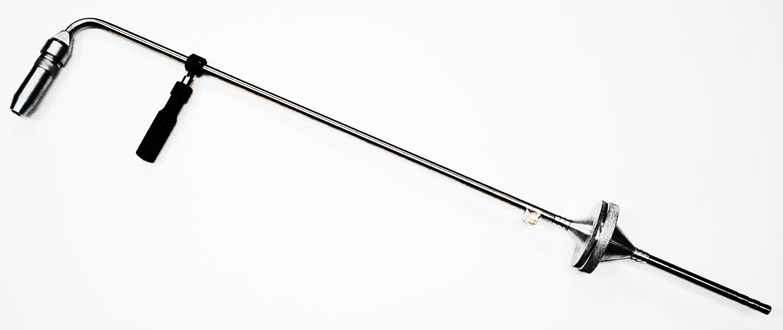

Трубки пылезаборные универсальные

Универсальная пылезаборная трубка легко трансформируется в пылезаборную трубку внешней фильтрации и пылезаборную трубку внутренней фильтрации. Трубка предназначена для определения запыленности газопылевых потоков (газов), отходящих от стационарных источников загрязнения при скорости газов не менее 4 м/с, давлении - до 0,2 МПа и температуре не более 400 °C. Комплект наконечников поставляется по отдельному заказу.
Трубки изготавливаются длиной 0,5; 1; 1,5 и 2 метра. Более 2 метров (по спецзаказу).

Технические характеристики универсальных пылезаборных трубок внутренней и внешней фильтрации

• Скорость газопылевых потоков 4-40 м/с.
• Температура анализируемого газа, не более, 400°C.
• Трубки изготавливаются длиной 0,5; 1; 1,5 и 2 метра. Более 2 метров (по спецзаказу).
• Присоединительный диаметр трубки 10 мм.

Комплект поставки универсальной пылезаборной трубки внутренней и внешней фильтрации

• Трубка пылезаборная - 1 шт.
• Патронодержатель - 1 шт.
• Пылеулавливающий патрон с сеткой - 1 шт.
• Алонж закрытый алюминиевый типа ИРА-20-2 - 1 шт.
• Присоединительный диаметр трубки 10 мм.

Наконечники для пылезаборных трубок приобретаются отдельно (см. "Комплект сменных наконечников")

Трубки нулевого типа

Трубки пылезаборные нулевого типа

Трубки пылезаборные нулевого типа предназначены для определения запыленности газопылевых потоков, отходящих от стационарных источников загрязнения при скорости газов не менее 4 м/с, давлении - до 0,2 МПа и температуре не более 400°C. Трубки пылезаборные нулевого типа изготавливается с одним наконечником и имеет канал для отбора пыли; канал для измерения статического давления в газоходе; канал для измерения статического давления в наконечнике трубки. Изокинетичность отбора пробы газа обеспечивается поддержанием соответствующей разности статического давления в газоходе и в наконечнике трубки, которое фиксируется присоединенным к трубке микроманометром.

Трубки пылезаборные нулевого типа применяются при отборе проб сухих газов и при значительных перепадах скорости газового потока по сечению газохода (более 15%) и содержанием в газе крупной пыли. При значительных концентрациях содержания взвешенных частиц применяются в комплекте с циклоном конструкции ВТИ.

 Технические характеристики пылезаборных трубок нулевого типа

• Скорость газопылевых потоков 4-40 м/с.
• Температура анализируемого газа при использовании:
  • фильтров из стекловолокна, не более +400°C
  • фильтров из базальтового волокна, не более +600°C
• Диаметр внутреннего канала наконечника трубки, 6 мм.
• Трубки изготавливаются длиной 0,5; 1; 1,5 и 2 метра. Более 2 метров (по спецзаказу).

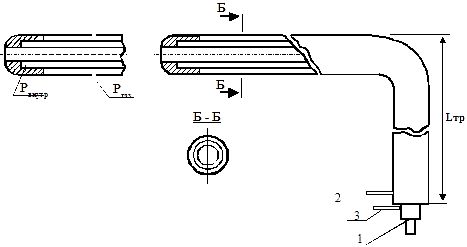

Трубки пылезаборные нулевого типа внешней фильтрации

канал для отбора пыли; канал для измерения статического давления в газоходе (Рнар.); канал для измерения статического давления в наконечнике трубки  (Рвнут.).

Особенности пылезаборных трубок нулевого типа внутренней фильтрации

Пылезаборные трубки нулевого типа внутренней фильтрации изготавливается с одним наконечником и имеет три канала:

• канал для отбора пыли;
• канал для измерения статического давления в газоходе (внешнем);
• канал для измерения статического давления в наконечнике трубки (внутреннем).

Изокинетичность (то есть соответствие скорости пробы скорости потока в данной точке) достигается за счёт поддержания определённой разницы статических давлений в газоходе и в наконечнике. Эту разницу фиксирует подключённый к трубке микроманометр (например, ММН-2400 или ДМЦ-01М).

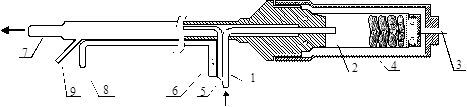

Трубки пылезаборные нулевого типа внутренней фильтрации:

заборный патрубок; пылеулавливающий патрон; винтовой прижим, стакан,. датчик статического давления в заборном канале, датчик статического давления в газоходе, выходной патрубок, выходной канал статического давления в заборном канале, выходной канал статического давления в газоходе

Особенности пылезаборных трубок нулевого типа внутренней фильтрации

Пылезаборные трубки нулевого типа внутренней фильтрации изготавливается с одним наконечником и имеет три канала:

• Канал для отбора пыли. Через него происходит забор пробы.
• Канал для измерения статического давления в газоходе.
• Канал для измерения статического давления в наконечнике трубки.

Принцип работы основан на обеспечении изокинетичности - совпадения скорости потока в наконечнике трубки со скоростью основного потока в газоходе. Этого добиваются за счёт поддержания определённой разницы статических давлений. Контроль этой разницы осуществляется с помощью микроманометра (например, ММН-2400-1,5) или дифманометра (ДМЦ-01), которые подключаются к соответствующим каналам трубки.
Внутренняя фильтрация реализована с помощью пылеулавливающего патрона, который устанавливается в патронодержатель. Это позволяет улавливать загрязняющие частицы непосредственно в зоне отбора пробы, что снижает негативное влияние агрессивной среды на измерительный тракт и повышает стабильность работы системы при высоких температурах.

Аксессуары

Аксессуары и комплектующие для пылезаборных трубок

• Сменные наконечники
• Аллонжи (фильтродержатели фильтров АФА)
• Пылеулавливающие патроны и сменные гильзы)
• Фильтры патронные
• Циклоны
• Установка по определению аэродинамического сопротивления пылеулавливающих патронов
• Конденсатосборники
• Блоки контроля пробоотбора
