Назначение
Назначение комплекта СанНадзор прибора ЭКОФИЗИКА-110А (исполнение "110А-Белая")
ЭКОФИЗИКА-110А типовой комплект СанНадзор предназначен для центров гигиены и эпидемиологии и иных организаций, проводящих санитарно-гигиенический контроль виброакустических параметров в жилых и общественных помещениях. В комплект входит два индикаторных блока (ИИБ Экофизика-110А-HF, ИИБ Октава-111, что позволит проводить измерения шума и вибрации раздельно.
Описание
Описание комплекта СанНадзор прибора ЭКОФИЗИКА-110А (исполнение "110А-Белая")
Прибор Саннадзор/Экофизика-110А целесообразно использовать, если необходимо исследовать не только шум, но и инфразвук, для анализа шума, состоящего из отдельных акустических событий методом оперативной постобработки хронограмм и в других сложных случаях.
Кроме того в комплект САННАДЗОР входит трёхкомпонентный датчик вибрации (подсоединяется к ИИБ Экофизика-110А-HF), поставляемый с протоколом измерений собственного шума. Учёт собственного шума акселерометра предусмотрен некоторыми методиками и позволяет проводить измерения малых уровней вибрации.
Функциональные возможности САННАДЗОР/Экофизика-110А
- Измерение уровней звука (класс 1 по ГОСТ 17187-2010 и МЭК 61672-1)
- Измерение уровней звукового давления в октавных и третьоктавных полосах частот
- Измерение пиковых уровней
- Частотные коррекции A, AU, C, Z
- Отсоединяемый микрофон (200В / 0 В поляризация), удлинительный кабель (опция)
- Автоматическая запись в память
- Канал телеметрии, дистанционное управление
Особенности и новые функции САННАДЗОР/ЭКОФИЗИКА-110А
- Диапазон измерений уровней звука: 18...140 дБАU
- Простота настройки: один режим измерения; все показатели измеряются одновременно
- Удобство управления: все результаты сгруппированы в двух окнах
- Эффективность: одновременное измерение текущих средних (СКЗ-1с) и эквивалентных уровней звука, уровней звука с временными коррекциями F. S. I и спектров звукового давления
Параметры
Технические характеристики Комплекта СанНадзор прибора ЭКОФИЗИКА-110А (исполнение "110А-Белая")
| Наименование параметра или характеристики | Значение характеристики |
|---|
| Диапазон измерений корректированных по А уровней звука, дБ |
19…150* |
| Диапазон измерений корректированных по C уровней звука, дБ |
21…150* |
| Диапазон измерений корректированных по Z уровней звука, дБ |
24…150* |
| Диапазон измерений корректированных по АU уровней звука, дБ |
18…150* |
| Частотные характеристики |
A, C, Z, AU |
| Временные характеристики |
S, F, I, Пик, Leq, Leq,1c |
| Пределы допускаемой абсолютной погрешности измерений уровня звука, дБ |
±0,5 |
| Диапазон частот цифровых октавных фильтров, Гц |
31,5…16 000 |
| Диапазон частот цифровых третьоктавных фильтров, Гц |
25…20 000 |
| Линейный диапазон октавных фильтров 31,5 Гц…8 кГц, дБ |
122 |
| Линейный диапазон октавного фильтра 16 кГц, дБ |
117 |
| Линейный диапазон третьоктавных фильтров 25 Гц…8 кГц, дБ |
126 |
| Линейный диапазон третьоктавных фильтров 10 кГц…20 кГц, дБ |
120 |
| Пределы допускаемой погрешности измерений на опорных частотах, дБ |
±0,4 |
| Средняя наработка на отказ, ч, не менее |
10000 |
| Срок службы, лет |
5 |
| Напряжение питания постоянного тока (четыре аккумулятора типа АА), В |
5 |
| Сила потребляемого тока, мА |
400 |
| Масса прибора с аккумуляторами, кг, не более |
0,55 |
Габаритные размеры (длина×ширина×высота), мм, не более
- с микрофоном
- без микрофона |
305×85×35
190×85×35 |
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха, %, не более
- атмосферное давление, кПа |
-10…+50
25…90
85…108 |
| * В комплекте с микрофонами чувствительностью 50 мв/Па и 14 мв/Па |
Диапазоны и погрешности однократных измерений уровней звука (F, S, I, Leq) и уровней звукового воздействия
| № |
Используемый микрофонный капсюль |
Диапазон измерения |
Погрешность измерения, не более дБ |
| 1 |
Микрофон ВМК-205, МК-265 |
19…140 дБА,
18…140 дБAU,
21…140 дБС,
24…140 дБZ |
- Тональный и широкополосный шум,
не содержащий импульсов:
± 0,6 дБ (при уровне сигнала не менее +10 дБ от нижнего предела измерений);
± 0,9 дБ (при уровне сигнала вблизи нижнего предела измерений).
-Импульсный шум:
±0,6 дБ (при длительности импульса до 200 мс,
Fast-Max-Slow-Max< 6 дБ);
±1,0 дБ (при длительности импульса 100…5 мс для характеристик Fast и Leq и 100…50 мс для характеристики Slow). |
| 2 |
Микрофон М-201, МК-233 |
30…151 дБА,
29…151 дБAU,
32…151 дБС,
35…151 дБZ |
Уровни собственных шумов в октавных полосах частот 31,5…16000 Гц
| Гц |
31,5 |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
16000 |
| Д1, дБ |
15,0 |
18,0 |
20,0 |
23,0 |
25,0 |
28,0 |
30,0 |
33,0 |
35,0 |
38 |
| Д2, дБ |
5,0 |
4,0 |
4,0 |
6,0 |
8,0 |
10,0 |
13,0 |
15,0 |
17,0 |
20,0 |
| Д3, дБ |
4,0 |
2,0 |
0,0 |
-1,0 |
-2,0 |
-1,0 |
1,0 |
3,0 |
5,0 |
8,0 |
Уровни собственных шумов в третьоктавных полосах частот 25…630 Гц
| Гц |
25 |
31,5 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
315 |
400 |
500 |
630 |
| Д1, дБ |
10,0 |
10,0 |
11,0 |
12,0 |
13,0 |
14,0 |
14,0 |
15,0 |
16,0 |
17,0 |
18,0 |
19,0 |
20,0 |
20,0 |
21,0 |
| Д2, дБ |
1,0 |
0,0 |
0,0 |
0,0 |
-1,0 |
-1,0 |
-1,0 |
-1,0 |
0,0 |
0,0 |
1,0 |
1,0 |
2,0 |
3,0 |
4,0 |
| Д3, дБ |
1,0 |
0,0 |
-1,0 |
-2,0 |
-3,0 |
-4,0 |
-4,0 |
-5,0 |
-6,0 |
-6,0 |
-6,0 |
-6,0 |
-7,0 |
-7,0 |
-6,0 |
Уровни собственных шумов в третьоктавных полосах частот 800 Гц…20 кГц
| Гц |
800 |
1k |
1,25k |
1,6k |
2k |
2,5k |
3,15k |
4k |
5k |
6,3k |
8k |
10k |
12,5k |
16k |
20k |
| Д1, дБ |
22,0 |
23,0 |
24,0 |
25,0 |
26,0 |
26,0 |
27,0 |
28,0 |
29,0 |
30,0 |
30,0 |
31,0 |
32,0 |
33,0 |
35,0 |
| Д2, дБ |
4,0 |
5,0 |
6,0 |
7,0 |
8,0 |
9,0 |
9,0 |
10,0 |
11,0 |
12,0 |
13,0 |
13,0 |
14,0 |
16,0 |
17,0 |
| Д3, дБ |
-6,0 |
-6,0 |
-5,0 |
-5,0 |
-4,0 |
-3,0 |
-2,0 |
-2,0 |
-1,0 |
0,0 |
1,0 |
2,0 |
2,0 |
4,0 |
5,0 |
Примечание: для учета собственных шумов прибора при измерениях к значениям Таблицы 3 надо прибавить величину калибровочной поправки шумомера для применяемого микрофона.
Комплектация

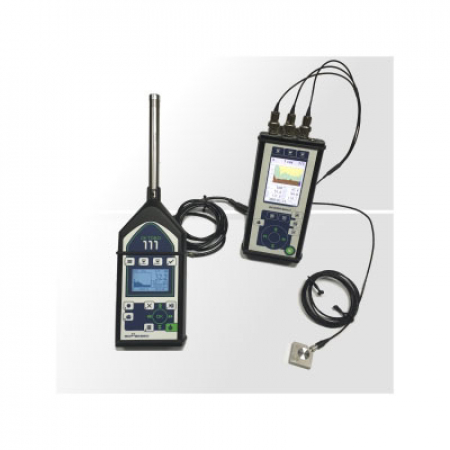

Комплектация прибора САННАДЗОР/Экофизика-110А:
- Измерительно-индикаторный блок Экофизика-110А в исполнении HF-Белая,
- Набор встроенных измерительных программ «Санитарная виброакустика ЭФБ-HF»,
- Микрофонный предусилитель Р200 с микрофонным кабелем EXC002R (2 м),
- Микрофонный капсюль ВМК-205 (или МК-265)
- 3-компонентный вибропреобразователь AP2082M-100 (с протоколом испытаний собственных шумов),
- Измерительно-индикаторный блок Октава-111,
- Кофр Октава-М, 3 комплекта аккумуляторов, зарядное устройство, интерфейсный кабель,
- Руководства по эксплуатации, паспорта, свидетельства о поверке к приборам Октава-111 и Экофизика-110А.
Шумомер-виброметр САННАДЗОР/Экофизика-110А
