Назначение
Назначение Адаптера для калибровки 3-х координатных вибродатчиков:

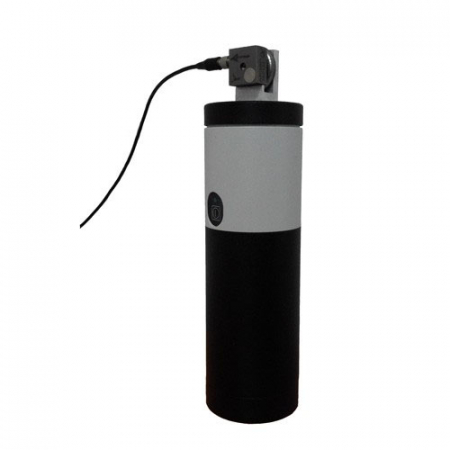

Адаптер для калибровки 3-х координатных вибродатчиков применяется при калибровке виброметра.
Адаптер для калибровки 3-х координатных вибродатчиков позволяет устанавливать вибропреобразователь на калибратор так, чтоб направить воздействие калибратора по осям X и Y. Приспособление крепится к столу виброкалибратора с помощью резьбовой шпильки. Вибропреобразователь крепится к монтажной площадке кронштейна с помощью магнитного прижима так, чтобы воздействие калибратора было направлено по выбранной оси. Плотное прилегание боковой поверхности вибропреобразователя к полке кронштейна обеспечивает точность установки выбранной оси вибропреобразователя по направлению действия сигнала калибратора.
Описание
Описание Адаптера для калибровки 3-х координатных вибродатчиков:
Адаптер для калибровки 3-х координатных вибродатчиков применяется при калибровке виброметра. Калибровка виброметра и проверка калибровки при работе виброметра на месте применения предписаны действующими нормативными документами. Например ГОСТ ИСО 8041-2006. Калибровка виброметра выполняется с использованием виброкалибраторов AT-01m, КВ-160, ВК16/160 и аналогичных виброметров. Для однокоординатных вибропреобразователей (ВП) и трехкоординатных ВП с крепежными отверстиями по каждой оси приминение калибраторов не представляет затруднений. Однако, широко распространенные трехкоординатные ВП AP 2082, AP38P и некоторые другие имеют только одно резьбовое отверстие для установки. Оно позволяет использовать виброкалибраторы только для оси Z. Калибровка по осям X и Y недоступны.
Адаптер для калибровки 3-х координатных вибродатчиков позволяет устанавливать вибропреобразователь на калибратор так, чтоб направить воздействие калибратора по осям X и Y. Приспособление крепится к столу виброкалибратора с помощью резьбовой шпильки. Вибропреобразователь крепится к монтажной площадке кронштейна с помощью магнитного прижима так, чтобы воздействие калибратора было направлено по выбранной оси. Плотное прилегание боковой поверхности вибропреобразователя к полке кронштейна обеспечивает точность установки выбранной оси вибропреобразователя по направлению действия сигнала калибратора.
Адаптер для калибровки 3-х координатных вибродатчиков состоит из кронштейна, магнитного прижима и монтажной площадки.
