Назначение

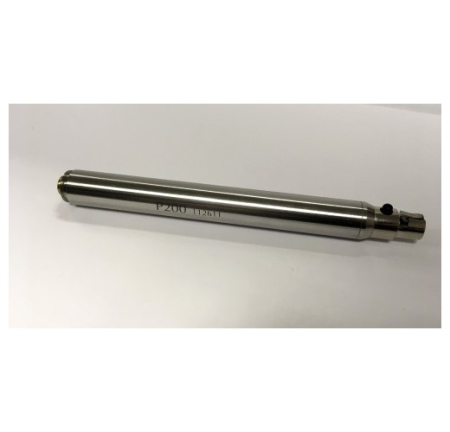

Назначение предусилителя микрофонного Р200
Микрофонный предусилитель Р200 является составной частью измерительного тракта у шумомеров серии ОКТАВА и ЭКОФИЗИКА. Предназначен Р200 для усиления сигнала, поступающего с микрофонного капсюля во входной каскад прибора.
Описание
Р200 описание предусилителя микрофонного
Микрофонный предусилитель Р200 является составной частью измерительного тракта у шумомеров серии ОКТАВА и ЭКОФИЗИКА. Предназначен Р200 для усиления сигнала, поступающего с микрофонного капсюля во входной каскад прибора. Предусилитель микрофонный Р200 может использоваться для аналогичных целей в других акустических системах. Р200 совместим по своим электрическим характеристикам со следующими приборами: ОКТАВА-111, ЭКОФИЗИКА-110А, ОКТАФОН, Larson-Davis 2800 (2900), Soundbook/Harmonie (с переходником Lemo/Switchcraft)
Параметры
Технические характеристики Предусилителя микрофонного Р200:
| Диапазон частот (емкость капсюля 18 пФ): |
2,4 Гц…200 кГц (при неравномерности АЧХ
±0,15 дБ) 0,45 Гц…500 кГц (по уровню -3 дБ) |
| Максимальная скорость нарастания выходного сигнала: |
10 В/мкс |
| Входной импеданс: |
18 ГОм; 0,1 пФ |
Выходной импеданс |
100 Ом |
| Размах выходного напряжения (пик-пик): |
±15 В |
| Шум (измеренный при емкости 20 пФ): |
< 2,8 мкВ (для частотной характеристики А
по ГОСТ 17187-81, МЭК 61672-1) < 5 мкВ (2 Гц…20 кГц) |
| Коэффициент передачи: |
(-0,05…0,05) дБ |
| Рекомендуемое сопротивление нагрузки: |
Не менее 4 кОм |
| Напряжение питания: |
±18 В; 1,5 мА без вх.сигнала; 5 мА (при
нагрузке 4 кОм) |
| Диапазон температур: рабочий / хранения: |
-40…+60°С / -40…+70°С |
Размеры предусилителя Р200:
Диаметр
Длина |
12,8 мм
125 мм |
| Микрофонная резьба: |
60 UNS |
| Разъем: |
Switchcraft TA5FL Описание контактов разъема:
1 - Общий
2 - Выход сигнала
3 - "-" источника питания
4 - напряжение поляризации (обычно +200 В)
5 (в центре) - "+" источника питания.
Корпус разъема и предусилителя соединен с выводом 1 |
| Вес Предусилителя микрофонного Р200 |
50 г |
