Назначение

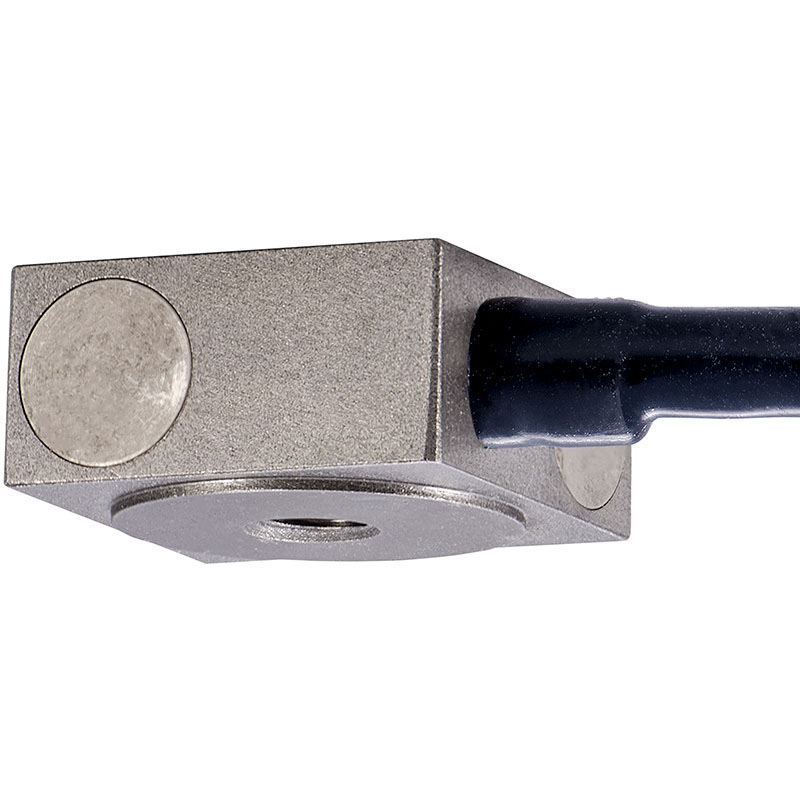

Назначение Вибропреобразователя трехкомпонентного АР1038
- АР1038 для одновременного измерения трёх взаимноперпендикулярных составляющих пространственного вибрационного и ударного ускорения в составе портативных диагностических систем и при лабораторных исследованиях.
Описание
Описание Вибропреобразователя трехкомпонентного АР1038
Особенности вибропреобразователя АР1038:
- Конструкция с тремя сдвиговыми чувствительными элементами.
- Имеет встроенный разъём.
- Сочетание миниатюрности и приемлемой чувствительности.
| Наименование |
Размерность |
AP1038Р |
| Коэффициент преобразования |
пКл/мс-2 |
1 |
| Относительный коэффициент поперечного преобразования |
% |
<5 |
| Максимальное значение амплитуды измеряемого ускорения |
м/с2 |
25 000 |
| Максимальный удар (пиковое значение) |
g*1 |
±10 000 |
| Рабочий диапазон температур |
°С |
–60…+150 |
| Рабочий диапазон частот (неравномерность ±1дБ) |
Гц |
0,5…10 000 |
| Собственная частота в закрепленном состоянии |
кГц |
>30 |
| Деформационная чувствительность |
gм/мкм |
<0,02 |
| Электрическая ёмкость |
пФ |
900…1 200 |
| Сопротивление изоляции в нормальных условиях |
МОм |
>10 000 |
| Тип соединителя |
- |
горизонтальный выход AR09 (3-х штыр., M6) |
| Материал корпуса |
- |
титановый сплав |
| Длина встроенного кабеля |
м |
- |
| Масса (без кабеля) |
г |
35 |
| Поставляемые принадлежности |
- |
винт M4×20 кабель AK03-2 м*2 |
*1 - 1g = 9,807 м·с-2 или 10 м·с-2 = 1,02 g.;
*2 - Определяется по требованию заказчика.
| Наименование |
Размерность |
AP1038Р |
| Коэффициент преобразования |
пКл/мс-2 |
1 |
| Относительный коэффициент поперечного преобразования |
% |
<5 |
| Максимальное значение амплитуды измеряемого ускорения |
м/с2 |
25 000 |
| Максимальный удар (пиковое значение) |
g*1 |
±10 000 |
| Рабочий диапазон температур |
°С |
–60…+150 |
| Рабочий диапазон частот (неравномерность ±1дБ) |
Гц |
0,5…10 000 |
| Собственная частота в закрепленном состоянии |
кГц |
>30 |
| Деформационная чувствительность |
gм/мкм |
<0,02 |
| Электрическая ёмкость |
пФ |
900…1 200 |
| Сопротивление изоляции в нормальных условиях |
МОм |
>10 000 |
| Тип соединителя |
- |
горизонтальный выход AR09 (3-х штыр., M6) |
| Материал корпуса |
- |
титановый сплав |
| Длина встроенного кабеля |
м |
- |
| Масса (без кабеля) |
г |
35 |
| Поставляемые принадлежности |
- |
винт M4×20 кабель AK03-2 м*2 |
*1 - 1g = 9,807 м·с-2 или 10 м·с-2 = 1,02 g.;
*2 - Определяется по требованию заказчика.
Принадлежности, поставляемые по дополнительному заказу
- калибраторы AT01m , AT02m, AT04;
- усилители заряда AP5000, AQ02, AQ05-A.1, AQ05-B.1;
- усилители заряда и напряжения AP5100, AP5200, AP5240A1, AP5240A1B1;
- согласующие устройства AG01-3, AG02-3, AG03, AG14 (в комплекте с усилителем заряда AP5000);
- кабельные переходники AR01, AR04;
- восковая мастика AW01;
- шпилька AH0805;
- изолирующая шпилька AH1010.
