Назначение

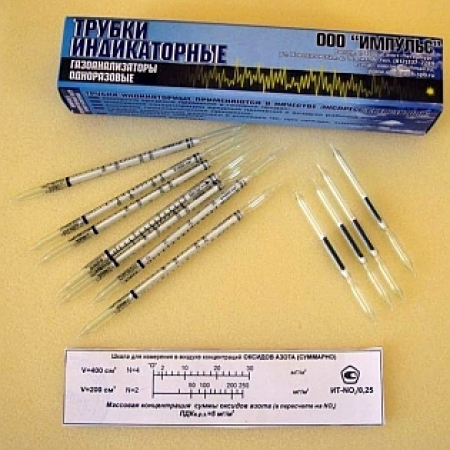

Назначение трубок индикаторных ИТ-ИК/ВП
Индикаторные трубки ИТ-ИК/ВП (90 моделей), в обозначении ИК - измеряемый компонент, ВП - верхний предел измерения (далее - ИТ), предназначены для проведения количественного химического экспресс-анализа воздушной и газовой среды по основным нормируемым показателям:
- в воздухе рабочей зоны на уровне предельно допустимой концентрации (ПДК) в соответствии с ГОСТ 12.1.005-88, при аварийных ситуациях и значительном превышении ПДК загрязняющих веществ;
- в промышленных газовых выбросах;
- в газовых средах (ГС) при контроле технологических процессов;
- в атмосферном воздухе при значительном превышении ПДК.
Описание
Описание индикаторных трубок ИТ-ИК/ВП
Принцип действия индикаторных трубок- колористический, позволяющий измерять содержание вещества в анализируемой газовой среде (ГС), прокачиваемой через ИТ, по длине изменившего окраску слоя индикаторного порошка. Длина слоя, изменившего окраску, является функцией и мерой массовой или объемной концентрации определяемого компонента в анализируемой ГС. Статистические функции преобразования представлены на индикаторных трубкахи на упаковке в виде шкалы за-висимости длины изменившего окраску индикаторного слоя от содержания определяемого вещества.
Индикаторные трубки являются первичными измерительными преобразователями и представляют собой трубки из оптически прозрачного материала, заполненные сорбентом (индикаторным порош-ком), изменяющим оптические свойства под действием проникающих внутрь трубки веществ. индикаторные трубкигерметизируются методом запаивания концов трубки.
Для прокачивания пробы ГС через индикаторные трубкииспользуются аспираторы утвержденного типа поршневые или сильфонные (АМ-5, АМ-0059, НП-3М, УГ-2 и др., имеющие аналогичные характеристики).

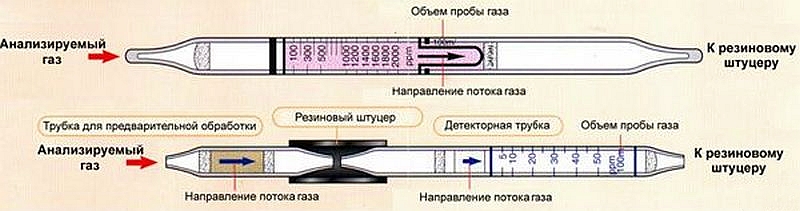

Некоторые модели индикаторных трубок используются в комплекте с трубками фильтрующими (далее ТФ). ТФ необходима для улавливания сопутствующих веществ, мешающих анализу, либо для образования с определяемым веществом летучего продукта, индицируемого наполнителем ИТ. Независимо от состава воздуха или ГС использование ИТ в комплекте с ТФ является обязательным, если это предусмотрено технической и эксплуатационной документацией.
Обозначение модели ИТ зависит от определяемого компонента (ИК) и верхнего предела измерений (ВП).
Номер партии ИТ указывается производителем на каждом экземпляре ИТ и на упаковке типографским способом.
Знак поверки наносится на свидетельство о поверке или в паспорт на партию ИТ. Химический экспресс-анализ газовых сред с применением ИТ имеет ряд преимуществ:
- минимальные сроки проведения анализа;
- получение результатов непосредственно на объекте исследования, что обеспечивает своевременное принятие мер;
- сопоставимость аналитических характеристик ИТ с современными инструментальными методами анализа;
- портативность и мобильность;
- простота методик выполнения анализа (не требуется дополнительная подготовка специалистов);
- низкая стоимость оперативного анализа исследуемого объекта;
- не используется стационарное оборудование;
- не требуются источники электрической и тепловой энергии;
Применение индикаторных трубок особенно эффективно:
- при исследовании большого числа объектов;
- при проведении предварительного скрининга объектов;
- при возникновении чрезвычайной ситуации.
Основные области применения индикаторных трубок - контроль воздуха рабочей зоны, промышленных газовых выбросов, комплектование газоопределителей различных типов, исследование атмосферного воздуха при значительном превышении ПДК, исследование воздуха жилых, офисных, общественных помещений.
Характеристики
Характеристики трубок индикаторных ИТ-ИК/ВП
- ИТ соответствуют ГОСТ Р 51712-2001, ТУ 4215-008-80517332-2017 и комплекту конструкторской документации СИТИ.415522.200.
- ИТ подлежат первичной поверке при выпуске из производства.
- ИТ относятся к изделиям однократного применения.
- Вид климатического исполнения УХЛ 4.2 в соответствии с ГОСТ 15150.
- Перечень моделей ИТ, измеряемые компоненты, ПДК измеряемых компонентов, диапазоны измеряемых концентраций, срок сохраняемости ИТ приведены в таблице
- Диапазон измерения допускается разбивать на несколько поддиапазонов, образующихся в результате варьирования прокачиваемого через ИТ объема пробы ГС. Количество поддиапазонов - не более трех.
- Пределы допускаемой основной относительной погрешности измерения концентрации веществ в ГС представлены в графе 5 таблицы 1.
- Отклонение времени прокачивания пробы ГС через ИТ - не более ±25% от номинального значения.
- Пределы влияния изменения температуры анализируемой среды на каждые 10°С от номинального значения температуры 20°С в диапазоне от 10°С до 35°С не превышают 0,5 долей от пределов допускаемой основной относительной погрешности измерения.
- Пределы допускаемой дополнительной относительной погрешности измерения концентрации от суммарного влияния неизмеряемых компонентов не превышают 1,5 долей от основной относительной погрешности измерения. Максимально допустимые значения концентраций неизмеряемых компонентов приведены в таблице 2.
- Условия эксплуатации:
- температура окружающей среды - от 10°С до 35°С;
- относительная влажность окружающей среды - от 30% до 95%;
- атмосферное давление - от 84,6 до 106,7 кПа.
- Эксплуатационные ограничения
- На неисследованных производственных объектах перед проведением измерений необходимо провести качественную оценку состава воздуха рабочей зоны с использованием аттестованных методик или методических указании, утвержденных Министерством здравоохранения России.
- Не использовать ИТ без ТФ, если использование ТФ предусмотрено технической документацией (инструкцией по эксплуатации).
- Габаритные размеры
- Длина ИТ - от 105 до 245 мм;
- диаметр ИТ - от 3,8 до 9,5 мм.
- Масса комплекта ИТ (10 шт.), кг - от 0,027 до 0,25.
- Масса ТФ (10 шт.), кг - от 0,023 до 0,032.
- Время прокачивания номинального
