Назначение

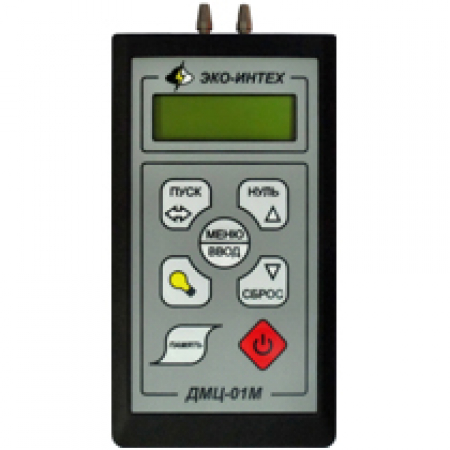

Назначение Манометра дифференциального ДМЦ-01А
Профессиональный манометр ДМЦ-01А предназначен для измерения давления, разрежения и разности давлений газов.
Прибор ДМЦ-01 может использоваться для проверки фильтрующих устройств, контроля перепада давления в чистых помещениях, подпора воздуха в системах противопожарной защиты и дымоудаления, аэродинамических исследований.
Поставляется Манометр дифференцальный ДМЦ-01А с первичной поверкой. Номер в Госреестре средств измерений РФ 15594-12
Описание
Описание, применение Манометра ДМЦ-01А

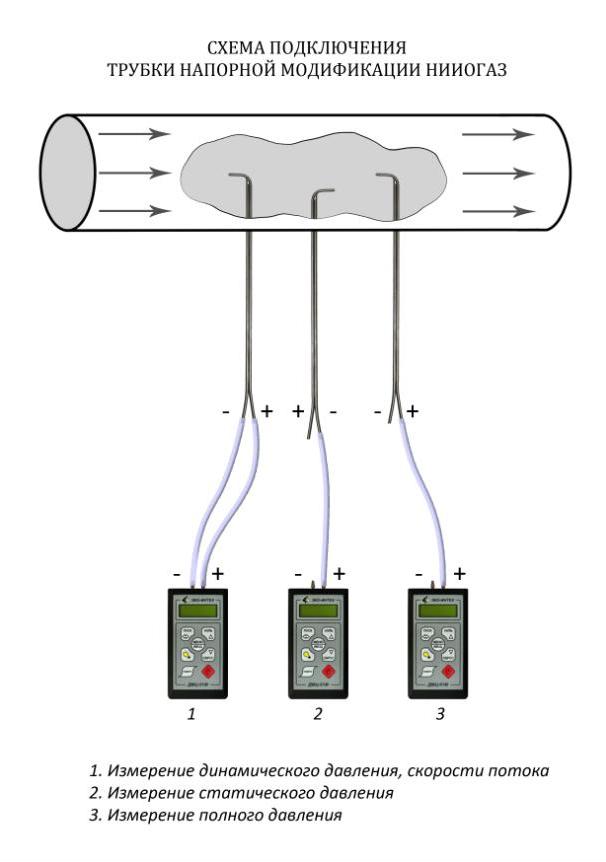

В комплекте с тpубками напорными модификаций Пито, Пито цилиндрическими и НИИОГАЗ (приобретаются дополнительно), манометр позволяет определять скорость и объемный расход газа в одной точке поперечного сечения трубы, а также скоpость и объемный pасход газопылевых потоков, отходящих от стационаpных источников загpязнения в газоходах и вентиляционных системах (расчеты скорости потока и его объемного расхода производятся вручную).
Расчеты скорости и объемного расхода производятся в соответствии с ГОСТ 8.361-79 для трубок напорных модификаций Пито и Пито цилиндрических и в соответствии с ГОСТ 17.2.4.06-90 для трубок напорных модификации НИИОГАЗ.
Значения измеренной величины отображается на большом графическом дисплее.
Встроенный микропроцессор и электромагнитный клапан обеспечивают установку нуля без отключения прибора от источника давления как в ручном режиме, так и в автоматическом с заданным интервалом времени (каждые 1, 5, 10, 30 минут).
Особенности ДМЦ-01А
- Диапазон измерения до 50 мм вод. ст. (500 Па).
- Высокая точность измерений.
- Встроенный электромагнитный клапан.
- Возможность удержания показаний на дисплее нажатием кнопки ФИКС.
- Усреднение измеренных значений, а также вывод на дисплей максимального и минимального измеренных значений за период времени.
- Выбор единиц измерения: мм вод. ст. или Па.
- Возможность использования в стационарном режиме.
- Подключение к ПК (RS-232).
Особенности ДМЦ-01М
- Автоматический расчет скорости и объемного расхода газа в каждой точке измерения с выводом результатов на большой дисплей, снабженный подсветкой (параметры газохода, коэффициент напорной трубки и температура предварительно вводятся в память
- Автоматическое усреднение значений скорости и объемного расхода по всем измеренным точкам.
- После каждого измерения на дисплее индицируются: значение динамического напора в мм вод. ст. или Па; локальная скорость в данной точке измерения в м/c; средняя скорость в м/с за n измерений; среднее значение расхода газа нм3/ч за n измерений.
Особенности ДМЦ-01О
- Возможность удержания показаний на дисплее нажатием кнопки ФИКС.
- Диапазон измерения до 1 000 мм вод. ст. (10 000 Па).
- Усреднение измеренных значений, вывод на дисплей максимального и минимального измеренных значений за период времени.
- Выбор единиц измерения: мм вод. ст. или Па.
Манометр соединяется с трубкой напорной одним или двумя шлангами (ПВХ, силиконовыми, резиновыми) необходимой длины, которые приобретаются дополнительно.
Комплекты, цены, параметры
Параметры ДМЦ-01А, комплекты моделей ДМЦ-01А
| Параметры |
Модель |
| ДМЦ-01А |
ДМЦ-01М |
ДМЦ-01О |
| Диапазон измерений давления, Па (мм вод. ст.) |
0…500 (0…50) |
0…2 000 (0…200) |
0…10 000 (0…1 000) |
| Пределы основной допускаемой абсолютной погрешности, Па (мм вод. ст.), не более |
±1,5 (±0,15). |
±1,5 в диапазоне (0…100)
±(1+0,005 Р) в диапазоне (100,1…2 000)
или ±0,15 в диапазоне (0…10)
±(0,1+0,005 Р) в диапазоне (10,1…200) |
±3 в диапазоне (0…500)
±(1+0,005 Р) в диапазоне (501…10 000)
или ±0,3 в диапазоне (0…50)
±(0,1+0,005 Р) в диапазоне (50,1…1 000) |
| Пределы допускаемой вариации показаний, Па (мм вод. ст.), не более |
предела основной допускаемой абсолютной погрешности |
| Предел допускаемой дополнительной погрешности при отклонении температуры окружающего воздуха на каждые 5°C от нормальной (20±5)°C, Па (мм вод. ст.), не более |
0,1 (0,01) |
(0,1+0,001 Р) или (0,01+0,001 Р) |
| Цена единицы наименьшего разряда индикации, Па (мм вод. ст.) |
0,1 (0,01) |
1 (0,1) |
| Допустимая перегрузка по перепаду давления, Па (мм вод. ст.), не более |
5000 (500) |
15 000 (1 500) |
| Диапазон рабочих температур, °C |
0…+40 |
| Номинальное напряжение питания, В |
8,4 |
| Габаритные размеры, мм, не более |
165 х 85 х 35 |
| Масса в комплекте, кг, не более |
1,0 |
Комплектации и цены
| ДМЦ-01А |
ДМЦ-01М |
ДМЦ-01О |
- Манометр дифференциальный цифровой ДМЦ-01
- Аккумуляторная батарея
- Зарядное устройство
- Руководство по эксплуатации
- Пластиковый кейс
- Защитный чехол (опция)
- Интерфейсный кабель RS-232 и ПО (опция)
- Настенный кронштейн и сетевой блок питания (опции для стационарного исполнения)
|
- Манометр дифференциальный цифровой ДМЦ-01М
- Аккумуляторная батарея
- Зарядное устройство
- Руководство по эксплуатации
- Пластиковый кейс
- Защитный чехол (опция)
- Интерфейсный кабель RS-232 и ПО (опция)
|
- Манометр дифференциальный цифровой ДМЦ-01О
- Аккумуляторная батарея
- Зарядное устройство
- Руководство по эксплуатации
- Пластиковый кейс
- Защитный чехол (опция)
|
| 64 500,00 руб. |
74 000,00 руб. |
54 800,00 руб. |
Дополнительные опции к манометру ДМЦ-01
- Кабель RS-232 для подключения к ПК (L=2м), ПО сбора данных входит в стандартный
пакет Windows (HyperTerminal) ЭКО-ИНТЕХ - 780,00 руб.
- стационарное исполнение (блок питания, настенный кронштейн, кабель RS-232), ПО сбора
данных входит в стандартный пакет Windows (HyperTerminal) - 3 300,00 руб.
- Канал ввода температуры (только для ДМЦ-01М) - 2 400,00 руб.
