Назначение
Назначение Трубки напорной модификации Пито
Трубка напорная модификации Пито предназначена для измерений объемного расхода жидкости и газа в одной точке поперечного сечения цилиндрических труб диаметром не менее 300 мм в случаях, когда стенки трубы газохода не подвержены интенсивной коррозии или отложению на них веществ, выделяющихся из измеряемой среды по ГОСТ 8.361-79.
Описание
Описание, исполнение Трубки Пито
Трубка напорная модификации Пито применяется при определении скорости и объемного расхода в газоходах и вентсистемах в комплекте с дифференциальными манометрами типа ДМЦ-01А, ДМЦ-01О, ДМЦ-01М или др.

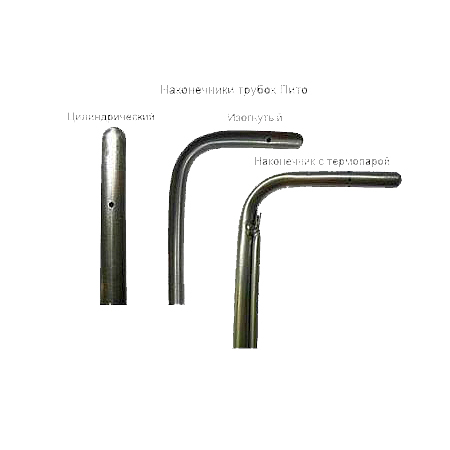

Выпускаются две модификации трубок напорных: Пито (с изогнутым носиком) и Пито цилиндрическая (с прямым носиком). А также два исполнения трубок напорных: В (вентиляционное) и П (промышленное), отличающиеся диапазонами измерений скорости воздушного потока (см. таблицу с техническими характеристиками).
Трубка напорная Пито воспринимает полное давление отверстием в торце изогнутой трубки, статическое давление - отверстиями в стенке внешней трубки. Трубка напорная Пито цилиндрическая полное давление воспринимает через отверстие в стенке внешней трубки, а статическое - отверстием в торце прямой трубки.
Трубка напорная модификации Пито с термопарой предназначена для работы в комплекте с дифференциальными манометрами ДМЦ-01М, имеющими канал автоматического ввода температуры. При измерениях скорости и объемного расхода газопылевых потоков такими комплектами отпадает необходимость измерения температуры потока дополнительным термометром и ввода значения в память ДМЦ-01М вручную.
Концы трубок напорных соединяются с дифференциальным манометром шлангами (силиконовыми, ПВХ, резиновыми)необходимой длины (приобретаются дополнительно). Трубка напорная устанавливается в отверстие в стенке воздуховода на прямом участке.
Технические характеристики
Технические характеристики Трубки напорной модификации Пито
Трубки серии ЭИ (21099-11)
| |
Пито
(исполнение В) |
Пито цилиндрическая
(исполнение В) |
Пито
(исполнение П) |
Пито цилиндрическая
(исполнение П) |
Диапазон измерений скорости воздушного (газового)
потока, м/с |
2…30 |
4…30 |
2…60 |
4…30 |
Средний коэффициент преобразования динамического (скоростного)
давления, Кт |
0,95…1,05 |
0,35…0,55 |
0,95…1,05 |
0,35…0,55 |
Пределы допускаемой относительной погрешности определения
коэффициента преобразования трубки, % |
±3 |
±5 |
±3 |
±5 |
| Габариты: |
|
|
|
|
| - длина, м |
0,3…2,0 |
0,3…2,0 |
0,3…2,0 |
0,3…2,0 |
| - наружный диаметр, мм |
6…8 |
6…8 |
6…8 |
6…8 |
| - внутренний диаметр, мм |
2…3 |
2…3 |
2…3 |
2…3 |
| - длина наконечника трубки, мм |
50…160 |
нет |
50…160 |
нет |
| - длина фаски наконечника, мм |
нет |
нет |
нет |
нет |
| Масса, кг, не более |
0,5 |
0,5 |
0,5 |
0,5 |
| Диапазон рабочих температур с нормированной погрешностью, °С |
-40…40 |
-40…40 |
-40…40 |
-40…40 |
| Предельный диапазон рабочих температур, °С |
-40…600 |
-40…600 |
-40…600 |
-40…600 |
Трубки серии АН (64221-16)
| |
Пито изогнутая |
Пито цилиндрическая |
| Cкорость пылегазового потока, преобразуемая напорной трубкой, м/с |
4…45 |
4…45 |
| Средний коэффициент преобразования динамического (скоростного) давления трубки во всем диапазоне скоростей, Кт |
0,95…1,05 |
0,35…0,55 |
| Относительная погрешность определения коэффициента трубки, % |
±3 |
±5 |
| Запыленность воздушного потока: не более, г/м3 |
10 |
| Наружный диаметр трубки, мм |
8…10 |
| Присоединительный диаметр, мм |
5…6 |
| Длина наконечника трубки, мм |
80…100 |
| Температура контролируемой среды |
-40…+600°С |
Комплекты, цены
Комплектация и цены напорной трубки ПИТО
Трубки пневмометрические Пито серии ЭИ (21099-11)
| МОДИФИКАЦИИ |
исп. В* |
исп. П* |
| Пито без термопары |
| L = 0,5 м |
21 132 |
24 840 |
| L = 1,0 м |
24 696 |
28 692 |
| L = 1,5 м |
26 328 |
30 180 |
| L = 2,0 м |
28 248 |
31 800 |
Пито c термопарой (только для работы с ДМЦ-01М
с каналом ввода температуры) |
| L = 0,5 м |
35 652 |
39 360 |
| L = 1,0 м |
42 324 |
46 188 |
| L = 1,5 м |
45 444 |
49 596 |
| L = 2,0 м |
48 408 |
52 260 |
Пито цилиндрическая (с прямым носиком). Срок
проведения поверки - 3…4 недели |
| L = 0,5 м |
26 916 |
4…30 м/с |
| L = 1,0 м |
28 692 |
4…30 м/с |
| L = 1,5 м |
30 180 |
4…30 м/с |
| L = 2,0 м |
31 800 |
4…30 м/с |
чехол для трубки напорной длиной:
- 0,5 м
- 1,0 м
- 1,5 м |
3 540
3 636
3 756 |
|
* - исполнение "В" - диапазон измерений (2…30) м/с (срок проведения поверки - 2…3 недели); - исполнение "П" - диапазон измерений (2...60) м/с (срок проведения поверки - 4…5 недель). Трубки с термопарами выпускаются только стандартных длин
Стоимость трубок (без термопар) нестандартных длин, диаметров и длин носика (в пределах ОТ) увеличивается на 20%.
Срок изготовления нестандартных трубок с учетом времени проведения поверки - 8...10 недель.
Трубки Пито длиной до 0,5м имеют диаметр 6мм
Трубки Пито пневмометрические серии АН без термопары (64221-16)
| МОДИФИКАЦИИ |
Цена, руб. |
Трубки пневмометрические, неразборные, с поверкой
(в чехле) (диапазон измерений скорости воздушного
потока от 2 до 60 м/с) |
| L = 0,3 м |
17 800 |
| L = 0,5 м |
17 800 |
| L = 1 м |
19 600 |
| L = 1,5 м |
21 900 |
| L = 2 м |
25 500 |
| L = 2,5 м |
29 000 |
| L = 3,0 м |
34 400 |
| L = 3,5 м |
41 600 |
Трубки пневмометрические цилиндрические,
неразборные, с поверкой (в чехле) (диапазон измерений
скорости потока воздуха - от 4 до 45 м/с) |
| L = 0,3 м |
17 300 |
| L = 0,5 м |
17 300 |
| L = 1 м |
19 200 |
| L = 1,5 м |
21 600 |
| L = 2 м |
25 100 |
| L = 2,5 м |
28 600 |
| L = 3,0 м |
33 200 |
| L = 3,5 м |
37 200 |
Трубки пневмометрические, разборные, с поверкой
(в чехле) диапазон измерений скорости воздушного
потока - от 2 до 60 м/с)ГРСИ № 88900-23 от 24.04.2023 г. |
| Lобщ. = 2 м |
51 000 |
| Lобщ. = 2,5 м |
54 300 |
| Lобщ. = 3,0 м |
59 600 |
| Lобщ. = 3,5 м |
66 900 |
| Lобщ. = 4 м |
74 200 |
| Lобщ. = 4,5 м |
82 200 |
| Lобщ. = 5 м |
90 200 |
Трубки ПИТО пневмометрические цилиндрические,
разборные, с поверкой (в чехле) (диапазон измерений
скорости воздушного потока 4…45 м/с) ГРСИ №
88900-23 от 24.04.2023 г. |
| Lобщ. = 2 м |
50 500 |
| Lобщ. = 2,5 м |
53 900 |
| Lобщ. = 3,0 м |
58 500 |
| Lобщ. = 3,5 м |
62 500 |
| Lобщ. = 4 м |
73 100 |
| Lобщ. = 4,5 м |
81 100 |
| Lобщ. = 5 м |
89 000 |
Чехлы для пневмометрических трубок (ПИТО, ПИТО
цилиндрическая, НИИОГАЗ, МИОТ) |
| L = 0,5 м |
3 700 |
| L = 1 м |
3 900 |
| L = 1,5 м |
4 000 |
| L = 2 м |
4 100 |
| L = 2,5 м |
4 100 |
| L = 3 м |
4 400 |
| L = 3,5 м |
4 800 |
