Назначение
Назначение комплекта Экофизика-110А. СОУТ-Ультра
Четырехканальный Шумомер-виброметр Экофизика-110А. Комплект СОУТ-Ультра - это оптимальный комплект для тех, кто занимается гигиенической оценкой виброакустических показателей, а также сертификацией продукции. Измеряемые параметры: шум, инфразвук, ультразвук (100кГц), общая и локальная вибрация по осям X, Y, Z и шум одновременно, спектры.
Описание
Область применения комплекта Экофизика-110А. СОУТ-Ультра:
- Специальная оценка условий труда (СОУТ);
- Производственный контроль;
- Санитарно-экологический контроль шума, вибрации, инфра- и ультразвука;
- Измерение звуковой мощности;
- Контроль вибрации зданий и строительных конструкций;
- Измерение вибрационных характеристик машин;
- Измерение импульсных процессов;
- Экологический мониторинг;
- Строительная акустика;
- Научные исследования.
Измеряемые параметры комплекта Экофизика-110А. СОУТ-Ультра:
- измерение инфразвука в диапазоне до 20 Гц;
- измерение звука в диапазоне частот от 20 Гц до 12 500 Гц;
- измерение ультразвука в диапазоне от 12 500 Гц до 40 000 Гц;
- измерение ультразвука до 100 кГц;
- измерение общей вибрации одновременно по трём осям (X, Y, Z) в диапазоне 0,8 Гц — 160 Гц;
- измерение локальной вибрации одновременно по трём осям (X, Y, Z) в диапазоне 6,3 Гц — 1250 Гц;
- измерение шума и вибрации одновременно по четырём каналам.
- анализ спектров звука
- анализ спектров общей и локальной вибрации
Функциональные возможности шумомера-виброметра Экофизика-110А. Комплект СОУТ-Ультра
- Прямое подключение микрофонов, вибродатчиков и измерительных антенн
- Измерение уровня звука - класс 1 по ГОСТ 17187-2010 (МЭК 61672-1)
- Измерение воздушного ультразвука (до 40 кГц и до 100 кГц в зависимости от микрофона)
- Измерение инфразвука
- Измерение вибрации, воздействующей на человека – ГОСТ ИСО 8041 (3 компоненты одновременно)
- Октавный, 1/3-октавный и 1/12-октавный анализ
- Функции БПФ и селективного микровольтметра-частотомера
- Металлический корпус, прочность к внешнему воздействию
- Автоматическая запись в память результатов измерений и оцифрованных сигналов
- Режим постобработки записанных сигналов
- Энергонезависимая память 4 гигабайта
- Канал телеметрии, дистанционное управление и работа с шумомера-виброметром
- Подключение цифровых измерительных преобразователей
Особенности шумомера-виброметра комплекта Экофизика-110А. СОУТ-Ультра
- Количество аналоговых каналов: 4
- Одновременное измерение шума и трехкомпонентной вибрации
- Одновременное измерение спектров по четырем каналам в диапазоне частот до 10 кГц
- Одновременное измерение звука и воздушного ультразвука до 100 кГц
- Одновременное измерение звука и инфразвука
- Измерение вибрации одновременно в четырех точках в диапазоне частот до 10 кГц
- Возможность применения микрофонов с внешней и встроенной поляризацией (200В, 0В)
- Измерение процентилей Ln, звуковой экспозиции, дозы вибрации и других статистических показателей
- Измерение электромагнитных полей в диапазоне частот до 400 кГц
- Расширение режимов измерений при подключении цифровых измерительных преобразователей (микроклимат, переменные и постоянные ЭМП, световая среда)

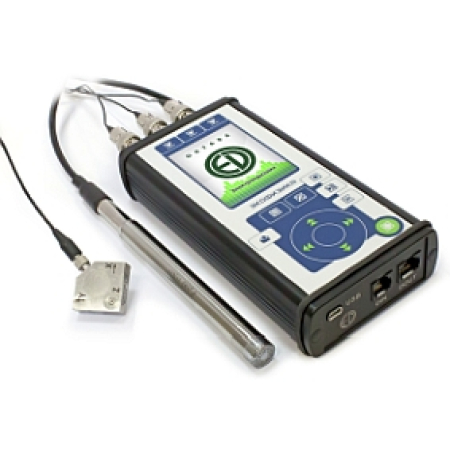

Шумомер-виброметр Экофизика-110А. Комплект СОУТ-Ультра оснащается четырехканальным измерительным модулем Экофизика-110А исполнение "HF" и универсальным индикаторным блоком Экофизика-D.
Измерительный модуль Экофизика-110А исполнение "HF" имеет четыре входных разъема типа BNC для подключения датчиков со встроенной электроникой (обозначены A, X, Y, Z), микрофонный вход (MIC), а также TTL вход. В зависимости от режима измерений шумомера-виброметр Экофизика-110А. Комплект СОУТ-Ультра использует от одного до четырех входных разъемов определенного типа.
Вибропреобразователи и иные датчики со встроенной электроникой типа IEPE (ICP-совместимые) могут подсоединяться ко входам A, X, Y, Z измерительного модуля Экофизика-110А исполнение "HF" напрямую, а к разъему MIC - с помощью адаптера 110A-IEPE.
Микрофонный вход MIC обеспечивает прямое подключение микрофонных предусилителей Р200, Р110, а также магнитной антенны П6-70 и электрической антенны П6-71.
Частотный диапазон измерений шумомера-виброметра Экофизика-110А. Комплект СОУТ-Ультра ограничен частотой 400 кГц.
Расширение измерительных возможностей шумомера-виброметра Экофизика-110А. Комплект СОУТ-Ультра может быть достигнуто за счет подключения дополнительных цифровых измерительных преобразователей (110-IEPE-DIN, П3-80-E, П3-80-EH500, Экотрема-1-DIN и др.).
Технические характеристики
Технические характеристики комплекта Экофизика-110А. СОУТ-Ультра
| Количество аналоговых входов |
6 |
| Технические характеристики Экофизика-110. Комплект СОУТ-Ультра в качестве шумомера. Вход MIC |
| Разъем |
Switchcraft-5pin (TB-5M) |
| Напряжение поляризации микрофонов |
0 В, 200 В |
| Совместимые первичные преобразователи |
Микрофоны с предусилителями Р200, Р200(К), Р110, IEPE (ICP-совместимые)
датчики с адаптером 110A-IEPE, Антенны П6-70, П6-71 |
| Питание первичных преобразователей |
+/-18 В (биполярное), ток до 10 мА |
| Частотный диапазон |
0,5 Гц - 500 кГц |
| Диапазон входных напряжений |
+/-18 В (пик) |
| Технические характеристики Экофизика-110. Комплект СОУТ-Ультра в качестве виброметра: |
| Вход А |
| Разъем |
BNC |
| Электрические характеристики |
- в режиме IEPE: 3 мА (питание), входное напряжение ±1,15 В (AC).
- в режиме «по напряжению»: входное напряжение ±18 Впик,
входное сопротивление: 4 кОм |
| Частотный диапазон |
0,4 – 500000 Гц (режим по напряжению);
0,4-10000 Гц (режим IEPE) |
| Собственные шумы |
не более 30 нВ/√Гц |
| Входы X, Y, Z |
| Разъем |
BNC |
| Тип |
IEPE |
| Электрические характеристики |
3 мА (питание), входное напряжение ±2,3 В (AC) |
| Частотный диапазон |
0,4-10000 Гц |
| Вход TTL |
| Разъем |
BNC |
| Диапазон входных напряжений |
0…5 В |
| Частотный диапазон |
100…500000 Гц |
| Совместимые наборы измерительных программ |
Инженерная виброакустика,
Санитарная виброакустика,
Цифровые измерители-DIN |
| Питание |
автономное от комплекта аккумуляторов (4 х АА), внешнее через
разъем USB; максимальное энергопотребление 500 мА |
| Память |
энергонезависимая, более 4 гигабайт |
| Клавиатура |
пленочная |
| Индикатор |
OLED (320х240), цветной, диапазон рабочих температур от -10°С до
+50°С |
| Интерфейс |
USB (Master&Slave); DOUT (гальванически развязанный UART),
DIN (порт для подключения цифровых датчиков) |
| Диапазон рабочих температур |
от -10°С до +40°С |
| Рабочая относительная влажность |
до 90 % при +40°С (без конденсата) |
| Атмосферное давление |
от 86 кПа до 108 кПа (645-810 мм рт.ст.) |
| Габаритные размеры (без первичных преобразователей) |
175 мм х 86 мм х 35 мм |
| Масса |
не более 540 г |
Комплектация
Состав комплекта Экофизика-110А. СОУТ-Ультра
- 4-канальный ИИБ (измерительно-индикаторный блок) Экофизика-110А исполнение "HF";
- МК-265/МК-233 микрофон свободного поля;
- ВМК-402А 1/4" микрофон свободного поля;
- Р200(К) предусилитель микрофонный укороченный корпус,
- Ветрозащита для 1/2 –дюймовых микрофонов,
- EXC005R кабель микрофонный дл. 5м,
- 1V151HC-10 вибропреобразователь 3-компонентный;
- Штатив-тренога TRP-165 с микрофонным держателем;
- KIT-MA4 комплект адаптеров для установки 3-компонентных вибродатчиков:
- 002КР кисти руки;
- 022КБ кубический адаптер;
- 003РД резиновый диск для измерения общей вибрации;
- AW01-1 восковая мастика;
- 004ОП платформа напольная;
- АМ01-ОКТ установочный магнит);
- «Санитарная виброакустика ЭФБ-HF» набор измерительно-программных модулей;
- «Инженерная виброакустика ЭФБ-HF» набор измерительно-программных модулей;
- Руководство по эксплуатации, паспорт)
При необходимости шумомера-виброметр может быть дооснащен наборами измерительных программ "Цифровые измерители DIN".
Экофизика-110А. Комплект СОУТ-Ультра поставляется с поверкой
